Arduino-Tutorial 03:Analoge Eingänge

Willkommen zum dritten Arduino-Tutorial aus unserer Arduino-Tutorial-Reihe. In diesem Tutorial erfahren wir, wie die Arduino-Analogeingangsstifte funktionieren, und machen einige Beispiele mit einem Potentiometer und einer Fotozelle.

Dies ist ein Schritt-für-Schritt-Video-Tutorial, das leicht zu befolgen ist. Außerdem finden Sie unter dem Video, welche Teile wir für dieses Tutorial und die Quellcodes der Beispiele im Video benötigen.

Für dieses Arduino-Tutorial benötigte Komponenten

Arduino-Board ……………………………
Steckbrett und Schaltdrähte ………
LED ……………………………………………
220 Ohm Widerstand ……………………..
Potentiometer …………………………….
Fotozelle (Fotowiderstand) ……………

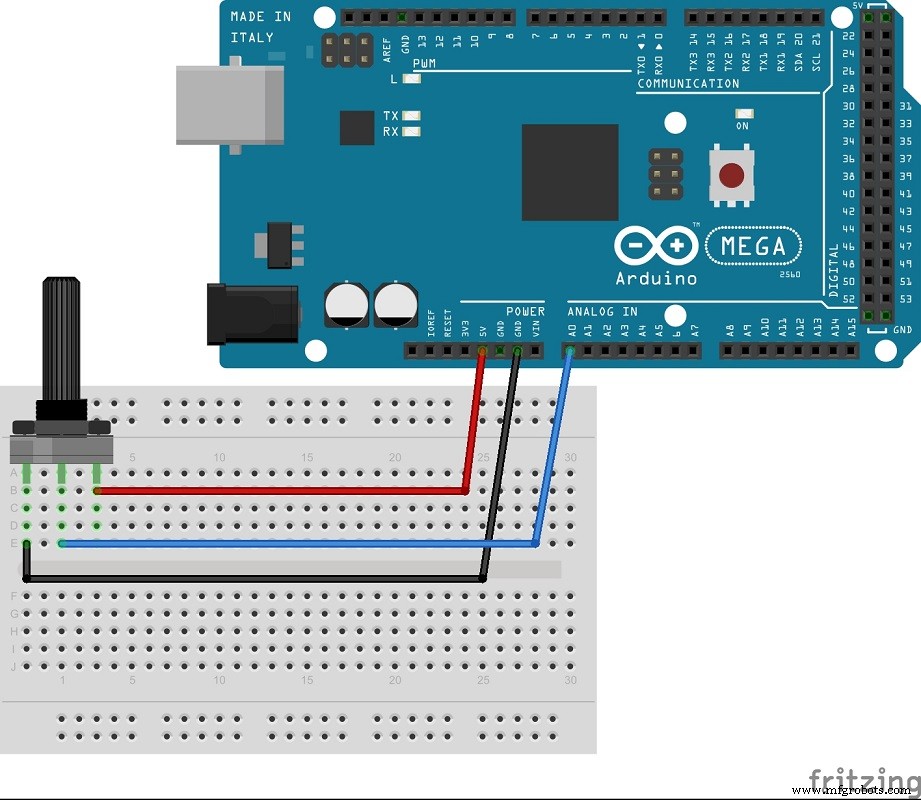

Schaltplan des ersten Beispiels. Verwendung des Potentiometerwerts als Analogeingang

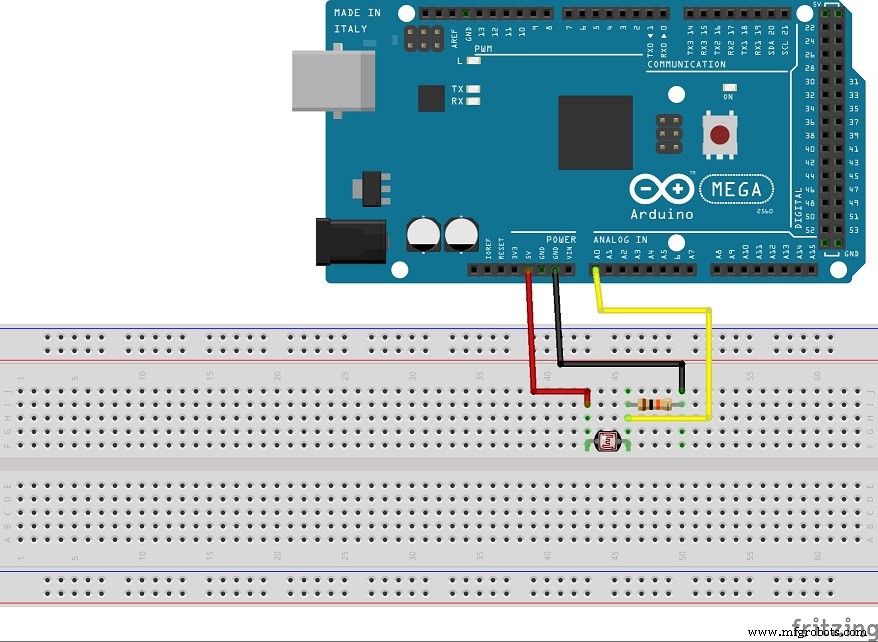

Schaltplan des zweiten Beispiels. Verwendung der Fotozelle als Spannungsteiler und ihres variablen Werts als Analogeingang

Quellcode des ersten und zweiten Beispiels

void setup() {
Serial.begin(9600);
}

void loop() {
int sensorValue = analogRead(A0);
Serial.println(sensorValue);

Codesprache:Arduino (arduino)

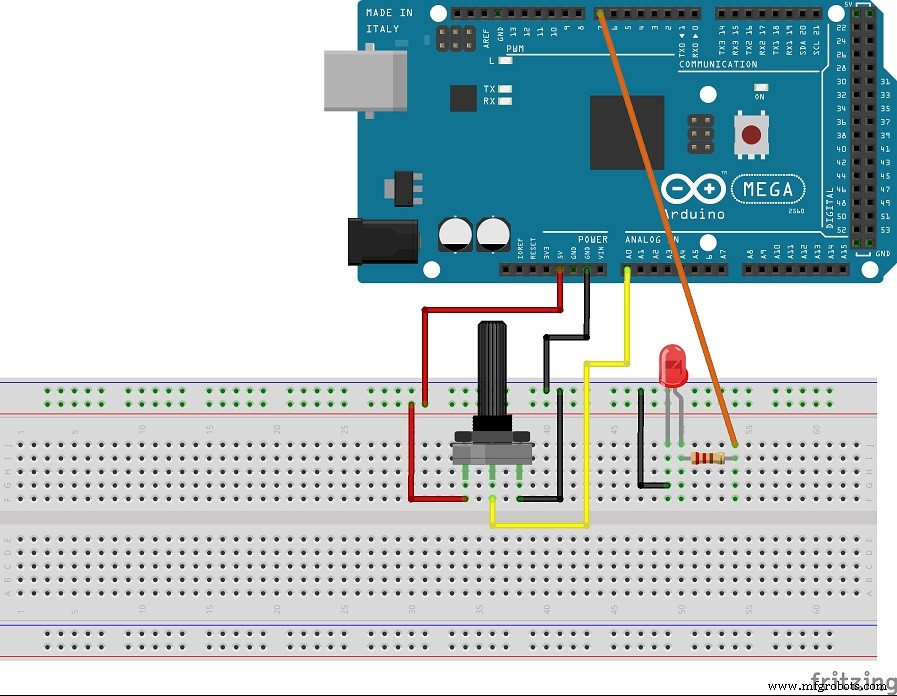

Schaltplan des dritten Beispiels. Verwenden des Potentiometers zum Steuern der LED-Helligkeit über PWM

Quellcode des dritten Beispiels

int led = 7;

void setup() {
Serial.begin(9600);
pinMode(led, OUTPUT);
}

void loop() {
int sensorValue = analogRead(A0);
int newValeu = map(sensorValue, 0, 1023, 0, 255);
analogWrite(led, newValeu);
} Codesprache:Arduino (arduino)
