Fähigkeiten der Bearbeitungsschritte mit Flachschleifmaschine

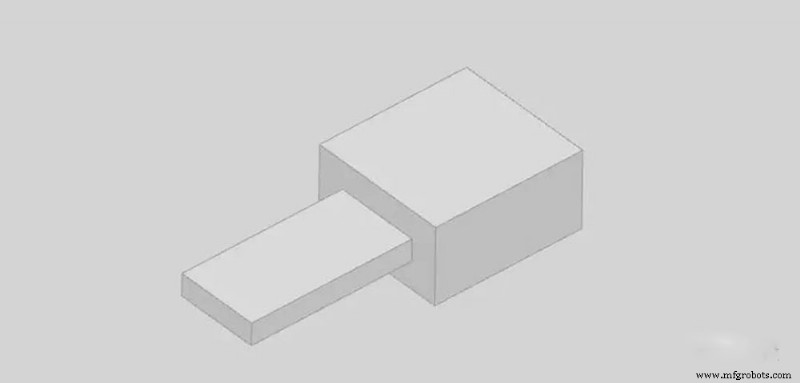

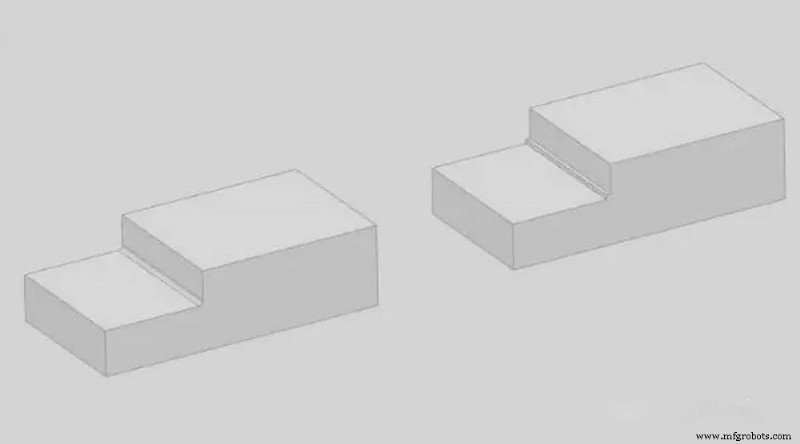

Es ist nicht schwierig, Stufen mit einem Flachschleifer zu bearbeiten. Zu beachten ist, dass die Stufen aus zwei Richtungen geschliffen werden können. Die Grundlage für die Auswahl der Oberfläche, aus der die Stufen geschnitten werden sollen, ist die Effizienz. Wie in der Abbildung unten gezeigt, wird die Schleifeffizienz unterschiedlich sein, wenn das gleiche Teil in eine Richtung geändert wird. In welche Richtung würden Sie starten?

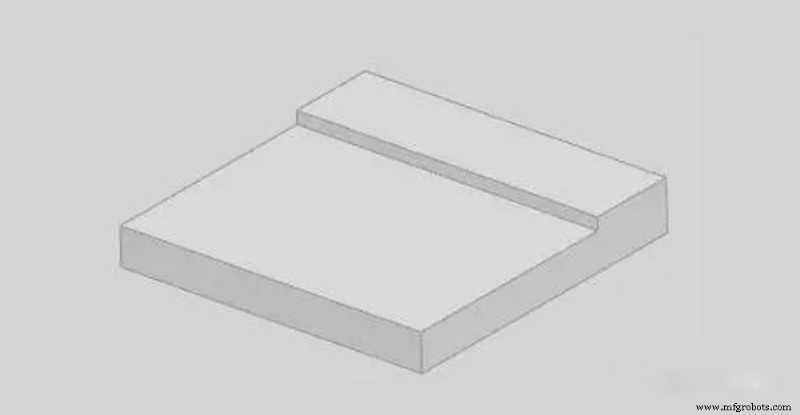

01 . Extra lange Werkstück-Schleifschritte

Wenn die Schleiffläche des Werkstücks relativ groß ist, die Wärmeerzeugung während der Bearbeitung groß ist und es leicht zu verformen ist, müssen Sie also auf die Rauheit achten und die Richtung der Stufe wählen. Schleifen Sie eine Oberfläche, stehen Sie dann auf, um die andere Oberfläche zu schleifen, vermeiden Sie es, mit der Seite der Schleifscheibe zu schleifen, und ersetzen Sie schließlich die feine Schleifscheibe, um die Ecken zu reinigen.

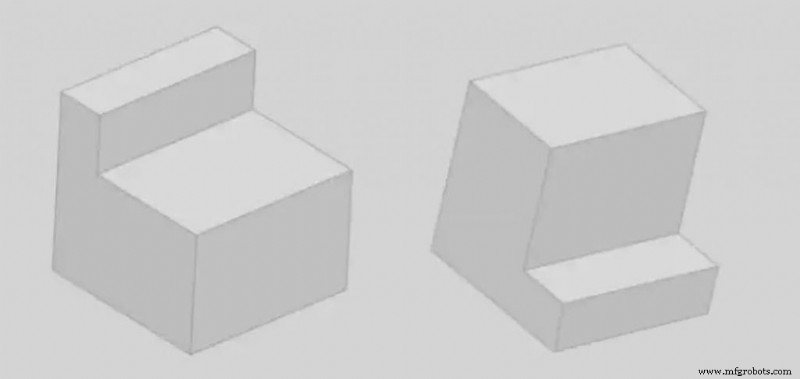

02 . Schleifstufen für kleine Werkstücke

Bei kleinen Werkstücken treten oft Stufen von nur 0,1 mm oder sogar 0,05 mm auf. Für ungenaue Bearbeitungen können solche Stufen schleifend nach Belieben bearbeitet werden. Bei Präzisionsteilen müssen die Ecken gereinigt werden. Im Allgemeinen weist das Design auf die Notwendigkeit einer Reinigung hin. Der Winkel macht R kleiner als 0,03 mm. Egal wie klein die Stufe ist, sie muss gerade sein, auch wenn es nur wenige Drähte gibt. Das allgemeine Material kann erreicht werden, indem 120K verwendet wird, um den Winkel 3-5 Mal zu löschen. Bei Materialien mit besonders hoher Härte, wie z. B. DC53 und SKH-9, müssen Sie eine feinere Schleifscheibe wie z. B. 360K verwenden, um die Ecken zu reinigen, und die Anzahl der Schleifvorgänge muss entsprechend erhöht werden. Wenn Sie die Größe von R überprüfen, wird der erfahrene Meister aufgrund seines Gefühls und seiner Erfahrung lange brauchen, um dies zu tun. Freunde können die Projektion verwenden, um dies zu überprüfen, und nach ein paar Projektionen werden sie es in ihren Gedanken wissen.

03 . Schritte mit R

Diese Situation ist auch sehr häufig. Beachten Sie, dass Sie beim Schruppen die R-Position verlassen müssen, um eine Stufe zu öffnen. Wenn Sie das R fertigstellen, können Sie es direkt an Ort und Stelle reparieren.

04 Vierseitige Stufen

Bei dieser Art von Werkstücken müssen Sie darauf achten, dass auf jeder Seite ein bestimmter Basteltisch verbleibt. Einige Orte werden als stehende Füße bezeichnet. Andernfalls entstehen beim Schleifen der Stufen und beim Finishen keine Auflagepunkte und es besteht die Möglichkeit von Verformungen. Ja, er wird beim Entfernen des Basteltisches nicht verformt.
