Kühlkörper-Design: Schlüsselfaktoren & Berechnungsmethoden

Kühlkörper werden in Maschinen und Schaltkreisen oft übersehen. Im Hardware-Design sind sie jedoch kritisch: Fast alle Technologien (CPUs, Dioden, Transistoren) erzeugen Wärme, die Leistung und Effizienz mindert.

Zur Überwindung der Wärmeableitungsprobleme gibt es verschiedene Kühlkörpertypen für unterschiedliche Bauteile und optimale Betriebstemperaturen.

Mit rasanter Technologieentwicklung (Nanotech) und Trend zu kompakter, effizienter Bauweise ist richtiges Kühlkörperdesign zum Qualitätscheck bei Elektronikfertigung geworden. Dieser Artikel beleuchtet Details & Designaspekte.

Was ist ein Kühlkörper?

Ein Kühlkörper leitet überschüssige Wärme von einem Bauteil ab. In ICs besteht er aus hochwärmeleitendem Material zur Dissipation unerwünschter Wärme. Funktionsweise: Vergrößerung der Oberfläche, damit kühlere Luft/Fluide darüber strömen.

Nach Fourierschem Gesetz fließt Wärme von heiß nach kalt. Kühlkörper nutzt Temperaturgradient: nimmt Wärme vom Bauteil auf, leitet sie über Wärmeleitung oder freie Konvektion an kühlere Luft/Fluid ab.

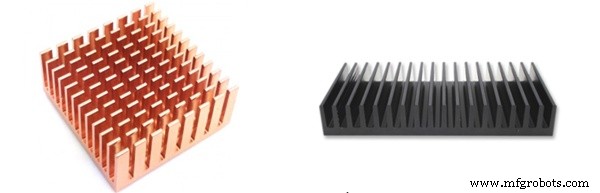

Kühlkörpertypen

Erster Designschritt: Konfigurationstyp bestimmen. Zwei Haupttypen:

Passive Kühlkörper

Konventionelle Option, nutzen natürliche Luftströmung. Freie Konvektion transportiert Wärme ab. Günstiger Betrieb, keine externe elektrische Energie nötig.

Aktive Kühlkörper

Effizienter & leistungsstärker, aber erzwungene Konvektion nötig (Lüfter/Fluidpumpe). Erkennbar an elektrisch betriebenen Lüftern. Benötigen geringere Oberfläche & leichteres Material für gleiche Wärmeabfuhr wie passive Ausführung.

Designfaktoren & Überlegungen

Jeder Kühlkörper folgt gleichem Prinzip: Bauteil erzeugt Wärme → Kühlkörper leitet ab. Wärmeübergang via Wärmeleitung oder Heatpipes. Materialwärmeleitfähigkeit entscheidend.

Wärmeverteilung im Kühlkörper: heißer nah an Quelle, kälter am Ende → ungleichmäßige Leitung.

Wärmeabgabe durch freie/erzwungene Konvektion: Luft/Fluidoberfläche entzieht Wärme via Diffusion an Umgebungsluft.

Leistung hängt ab von: Material, Geometrie, Kühlmedium. Design muss diese Parameter berücksichtigen.

1. Thermischer Widerstand

Summe aller thermischen Widerstände, die Wärme im Temperaturgradienten überwinden muss: im Kühlkörper, Reibung, Kontaktwiderstand Kühlmedium/Oberfläche.

Berechenbar über thermischen Widerstandswert. Hilft, effektivsten Widerstand für Bauteile/ICs zu finden.

2. Materialwahl

Großer Einfluss auf Design. Gängige Materialien: Al-Legierungen (AA 6063-T6), Kupfer-Wolfram, Kupfer-Molybdän. Kupfer: exzellente Leitfähigkeit & Korrosionsbeständigkeit, aber schwerer & teurer als Al. CVD-Diamanten (laborgezüchtet): extreme Leitfähigkeit durch Gitterschwingungen.

Weitere Anwendungen: Li-Ionen-Akkus in Autos – Wärmeabfuhr kritisch, sonst Thermal Runaway → Kettenreaktion zerstört Akku. Carbonfaser-Kühlkörper mit höherer Leitfähigkeit als thermisches Management für Autoindustrie.

3. Kühlkörperrippen (Fins)

Rippen ermöglichen Wärmeabgabe an Umgebung. Form, Position, Größe, Anzahl bestimmen Effizienz.

3.1 Anordnung, Form, Größe, Position

Rippen = Kühlmittelströmung (Luft) für Wärmeabfuhr. Anordnung & Größe entscheidend. Optimierung → bessere Dissipation, leichterer Wärmefluss. Science-Direct-Studie: Ringförmige Rippen senken thermischen Widerstand um 25 % bzw. 12 % vs. andere Formen.

3.2 Rippenwirkungsgrad

Server & High-Tech: extreme Wärme. Heatpipes & Flüssigkeitskühlung vielversprechend, aber Rippenkühlkörper essenziell für kontinuierliche, zuverlässige Ableitung.

Rippen vergrößern Oberfläche. Dicke, Höhe, thermischer Widerstand beeinflussen Wirkungsgrad. Verbesserung: dünnere thermische Grenzschicht, optimaler Anströmwinkel, hochleitfähiges Material.

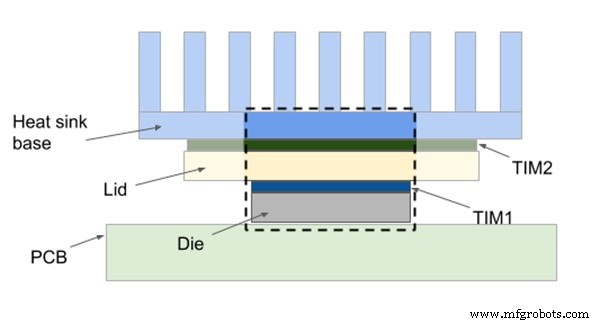

4. Thermal Interface Material (TIM)

Schnittstelle zwischen Kühlkörper & Bauteil = TIM. Oberflächenrauheit, eingeschlossene Luft, Lunker erhöhen Kontaktwiderstand → schlechte Wärmeübertragung. TIMs (phasenwechselnd, Pastes, Pads) füllen Lunker, verdrängen Luft → senken Kontaktwiderstand.

5. Befestigungsmethoden

Vielfältige Einsatzorte (mechanische Komponenten). Befestigung beeinflusst max. Leistungsableitung. Gängig: Thermoklebeband, Epoxidharz, Clips, Push-Pins.

Designfaktoren beeinflussen Wahl: Schwere Kühlkörper nicht per Klebeband. Epoxid gut, aber kostspielig & anwendungsaufwendig.

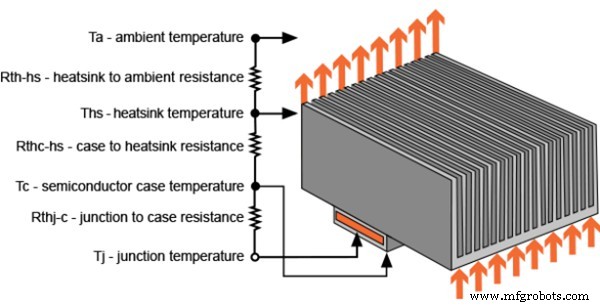

Thermischer Widerstandsberechnung

Design definiert Geometrie & Funktion. Zur Leistungsbewertung: thermische Widerstandsberechnung.

Größen:

• T_junction: max. Sperrschichttemperatur
• T_ambient: Umgebungstemperatur
• Q: Verlustleistung
• R_{junction-case}: Chip-Gehäuse-Widerstand
• R_interface: TIM-Widerstand
• R_heatsink: Kühlkörperwiderstand

Gesamtwiderstand = R_{junction-case} + R_interface + R_heatsink.

Berechnungen dienen im Design zum Material-/Interface-Vergleich & Ermittlung passenden Widerstands für max. Betriebstemperatur.

Kühlkörperdimensionierung

Schritt 1: Kühlkörperabmessungen festlegen. Schritt 2: Vereinfachte Berechnung per Kühlkörperrechner.

• Konvektionswärme Qc: Qc = 2hA(T_comp – T_amb), A = HL + t(2H + L), h = 1.42[(T_comp – T_amb)/H]^0.25
• Zweite Konvektionsfläche A₂: Qc₂ = 2h₂A₂(T_comp – T_amb), A₂ = L[2(H – b) + sb] + tL, s = 2.71[gβ(T_comp – T_amb)/Lαv]
• Strahlungswärme Qr: Qr = 2εσA₁(T_comp⁴ – T_amb⁴), Qr₂ = 2εσA₂(T_comp⁴ – T_amb⁴), A₂ = L(t + s) + 2(tH + sb)
• Rippenanzahl Fn: Fn = 1 + [(Q – Qr₂ – Qc₂) / (Qr₁ + Qc₁)]
• Rippenbreite W: W = (N – 1) + Nt

Anwendungen von Kühlkörpern

Überall dort, wo Wärme erzeugt wird und Betriebstemperatur konstant gehalten werden muss (max. zulässige Temperatur). In Elektronik: LEDs, Transistoren – Betrieb bei Raumtemperatur ohne Überhitzung.

Anwendungen charakterisiert durch benötigte Wärmeleitgeschwindigkeit → hochleitfähige Materialien bei kritischem Temperaturanstieg.

CPUs

Übertaktung → starke Wärme. Thermisch gekoppelter Kühlkörper speichert Wärme, führt sie schnell ab, verteilt über Oberfläche, dissipiert an Umgebungsluft.

Leistungsverstärker

Leistungstransistoren: Wärme → Leckstrom → mehr Verlustleistung → höhere Temperatur → Thermal Runaway Loop. Kühlkörper bricht Kreis durch schnelle Ableitung.

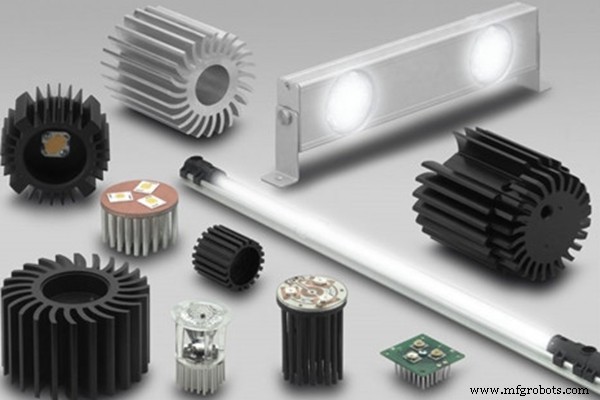

Optoelektronik

LEDs können Betriebstemperatur nicht selbst regeln → Kühlkörper Pflicht.

Gängige Fertigungsverfahren für Kühlkörper

Effektives Design erfordert Materialauswahl (Alu häufigstes Material). Drei Hauptverfahren für Alu-Kühlkörper:

Strangpressen (Extrusion)

Für einfachere Designs: hohe Stückzahlen, niedrige Investition, kurze Entwicklung, geringe Kosten. Material: Al 6063 (gute Leitfähigkeit). Prinzip: Al-Bolzen auf 520–540 °C erhitzen, unter Hochdruck durch Strangpresswerkzeug mit Nuten → Kühlkörperrohling. Danach: Sägen, Nutfräsen, Bearbeitung → fertige Rippen.

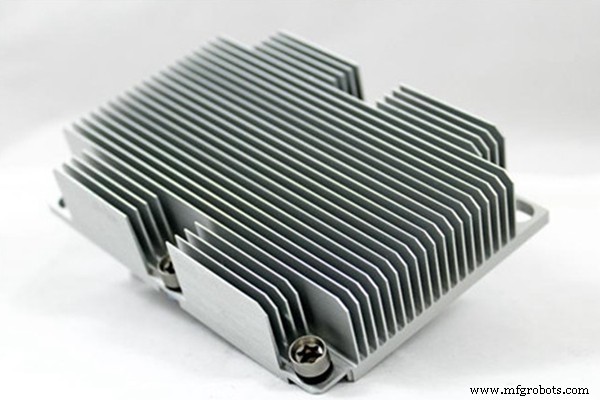

CNC-Bearbeitung

Drehen, Bohren, Fräsen, Schleifen. Flexibel an Teilegeometrie anpassbar. Meistgenutzte Strukturen: Plattenform, Rippenfräsen, Bodenbearbeitung. Besonders geeignet für komplexe Geometrien.

Druckguss (Die Casting)

Ähnlich Spritzguss. Al-Legierung unter Hochdruck verflüssigt, schnell in Form gefüllt. Einmaliges Gießen, nach Abkühlung & Nachbehandlung fertiger Monomer-Kühlkörper. Integriert dünne, dichte, komplexe Rippengeometrien.

Fazit

Kühlkörpernutzung wächst mit technischem Fortschritt & besseren Lösungen. Designs werden diverser & individueller.
