L930 Kreistasche fräsen – Sinumerik 840 840C Programmierung

Möchten Sie eine Kreistasche auf einer Maschine mit Siemens Sinumerik 840 / 840C CNC-Steuerung fräsen.
Dann ist L930 Milling Circular Pocket hier, zweifellos einfach zu programmieren.

Für einen Programmbeispielcode lesen Sie Programmbeispiel L930 Kreistaschenfräsen Sinumerik 840C

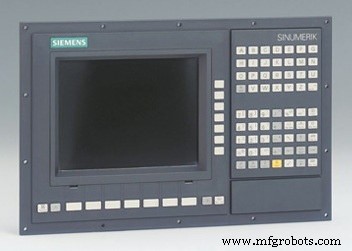

Sinumerik 840C

L930 Rundtaschenfräsen Übersicht

Einige Hauptanforderungen für die Kreistasche mit Zyklus L930 sind
R01 Zustelltiefe jedes Schnitts (mit R16 können Sie die Tiefenzustellung angeben).
Gesamttiefe der Tasche mit R03.
Position der Kreistasche mit R22 und R23.
Vorschub für den Fräser beim Fräsen der Tasche R15.
Fräsrichtung als G02/G03 Gegenlauf oder Gleichlauf mit R06 wie R06=02 ​​, R06 =03
Am wichtigsten ist die Kreistasche Radius mit R24

L930 R-Parameter Kreistasche fräsen

R01 – Zustelltiefe ohne Vorzeichen (inkrementell)
R02 – Referenzebene (absolut)
R03 – Taschentiefe (absolut)
R06 – Fräsrichtung G02/G03 (Gegenlauf oder Gleichlauf Fräsen)
R15 – Vorschub (Taschenfläche)
R16 – Vorschub (Taschentiefe)
R22 – Mittelpunkt Kreistasche (horizontal) (absolut)
R23 – Mittelpunkt d Kreistasche (senkrecht) (absolut)
R24 – Taschenradius

R01 – Zustelltiefe (inkrementell)
Dies ist die Zustelltiefe des Schnitts nach unten, wenn der Fräser mit Vorschub (R16) anfährt und die Tasche abschließt.
Wenn Sie die Tasche abschließen möchten in einem Rutsch dann R01 =0 setzen

Im Kreistaschenzyklus L930 wird die Fräserradiuskorrektur abgewählt (G40). Der Fräserradius wird
automatisch berücksichtigt und muss im Werkzeugkorrekturspeicher abgelegt werden.

Ist der Fräserradius gleich oder größer als der Taschenradius, wird die Fehlermeldung 4102 (Fräserradius zu groß) ausgegeben.
