Heidenhain CNC-Fräsprogramm: Präziser Werkzeugweg für effiziente Fertigung

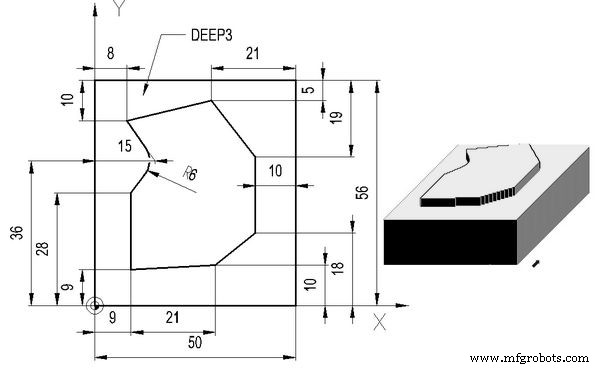

Eingereicht von: Brian Zeichnung/Bild CNC-Programm 0 BEGIN PGM 1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+50 Y+56 Z+0 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S 2200 5 L X+57 Y+25 Z+2 R0 FMAX M03 6 L Z-5 R F80 M 7 L X+20 R F M 8 L Z+20 R F M 9 L X-40 Y+60 R F M02 10 END PGM 1

Dieses CNC-Fräprogramm zeigt, wie Taschen auf einer CNC-Fräsmaschine bearbeitet werden. Das Beispiel nutzt das Schruppen (Peck Milling), um Material für eine rechteckige und eine runde Tasche abzutragen. CNC-Taschenfräsprogramm Beispiel Hauptprogramm Fräsertyp: 10 mm Durchmesser N05 G55 N10 M6 T2 H

Eingereicht von: Dreher Zeichnung/Bild CNC-Programm 0 BEGIN PGM FK3 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S500 5 L M6 6 L X-20 Y-20 R0 FMAX M3 7 L Z+2 FMAX 8 L Z-10 F500 9 L X+0 RL 10 L Y+12.7 11 CC X+12.7 Y+12.7 12 C X+5.361 Y+23.064 D

Eingereicht von: CNC-Programmierer Zeichnung/Bild CNC-Programm 0 BEGIN PGM FK2 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S500 5 L M6 6 L X-20 Y+30 R0 FMAX M3 7 L Z+2 FMAX 8 L Z-10 F500 9 L X+2 Y+30 RL 10 CC X+20 Y+30 11 C X+5.6 Y+40.8 DR- 1
