Heidenhain CNC-Fräsprogramm Tutorial für Einsteiger

Eingereicht von: Brian Zeichnung/Bild CNC-Programm . ;Unterprogramm . G0 X0 Z55 T090909 ;Wechsel zu Grippex (Beispiel) G0 Z-2 ;Annäherung an abzuziehende Stange M08 ;Kühlmittel EIN, Grippex spannen G04 F2 ;Wartezeit G0 M84 ;Spannfutter lösen G04 F2 ;Wartezeit G0 Z..... ;Stange auf bestimmte Z-Länge

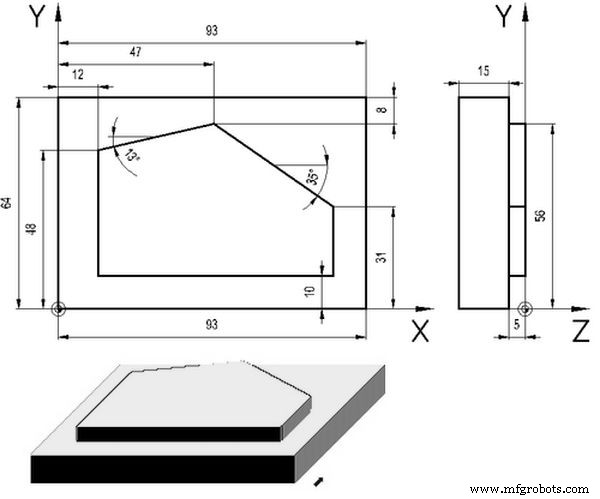

Eingereicht von: Dreher Zeichnung/Bild CNC-Programm 0 BEGIN PGM FK3 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S500 5 L M6 6 L X-20 Y-20 R0 FMAX M3 7 L Z+2 FMAX 8 L Z-10 F500 9 L X+0 RL 10 L Y+12.7 11 CC X+12.7 Y+12.7 12 C X+5.361 Y+23.064 D

Eingereicht von: Brian Zeichnung/Bild CNC-Programm (5.0 x 5.0 x 0.500 DP. Square Pocket) Hauptprogramm % O01001 T1 M06 (Werkzeug #1 ist 0.500 Durchmesser Schaftfräser) G90 G54 G00 X0. Y1.5 (XY Startpunkt) S2000 M03 G43 H01 Z0.1 M08 G01 Z0.1 F10. G150 P1002 Z-0.5 Q0.25 R0.01 J0.3 K0.01 G41 D01 F10.

Eingereicht von: CNC-Programmierer Zeichnung/Bild CNC-Programm 0 BEGIN PGM FK2 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S500 5 L M6 6 L X-20 Y+30 R0 FMAX M3 7 L Z+2 FMAX 8 L Z-10 F500 9 L X+2 Y+30 RL 10 CC X+20 Y+30 11 C X+5.6 Y+40.8 DR- 1
