können Sie auch diese überprüfen. Eine großartige Einführung in Monitor finden Sie in diesem Video.

Problem:Daten im Flug transformieren

Wir wollten eine große GUI, die in Echtzeit zeigt, was im Microgrid passiert. Das Team der Oak Ridge National Labs hat sich freiwillig gemeldet, um eine grafische Benutzeroberfläche in LabVIEW zu erstellen. Mit dem DDS Toolkit for Labview können Sie Daten aus DDS-Anwendungen abrufen und in LabVIEW Virtual Instruments (VIs) verwenden. Es gibt jedoch einige Einschränkungen, wie wir herausgefunden haben. Das Toolkit verarbeitet keine Arrays von Sequenzen, die einige Typen im OpenFMB-Datenmodell verwenden. Wir brauchten eine schnelle Lösung, die es dem LabVIEW VI ermöglicht, diese komplexen Datentypen zu lesen.

Eines der coolen neuen Tools in der Connext DDS Pro 5.2-Toolbox ist Prototyper with Lua. Mit Prototyper können Sie schnell DDS-fähige Apps mit wenig bis gar keiner Programmierung erstellen:Definieren Sie Ihre Themen und Domänenteilnehmer in XML, fügen Sie ein einfaches Lua-Skript hinzu und Sie können im Handumdrehen eine DDS-Domäne erreichen. (Sehen Sie sich Gianpieros Blog-Beitrag zu Prototyper an)

Zurück im Hotel schrieb ich eines Abends ein einfaches Lua-Skript, das es Prototyper ermöglicht, die komplexen DDS-Themen mit Arrays von Sequenzen zu lesen und sie dann zur Verwendung in einem anderen, abgeflachten Thema erneut zu veröffentlichen über die LabVIEW-GUI. Ich konnte es offline mit Live-Daten testen, die zuvor im Labor aufgezeichnet wurden, was uns zu ...

Problem:Getrennte Entwicklung

Ein geografisch verteiltes Entwicklungsteam hat die OpenFMB-Demo erstellt. Mit Ausnahme dieser wenigen Tage in Knoxville hatte niemand im Team gleichzeitig Zugriff auf alle Komponenten des Microgrids. Wie schreiben Sie also Code für Ihr Puzzleteil, wenn Sie keinen Zugriff auf die anderen Geräte im System haben?

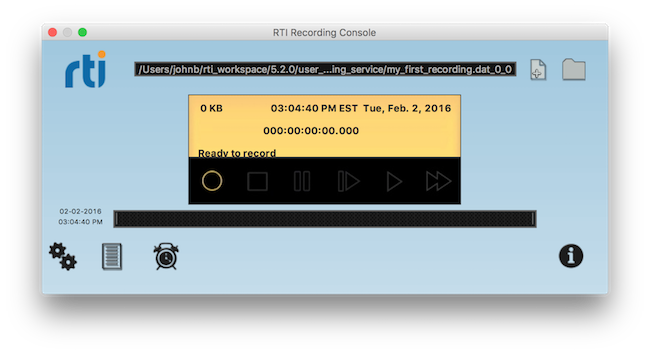

Als ich an der Lua-Bridge für die LabVIEW-GUI arbeitete, habe ich die Record- und Replay-Dienste von Connext Pro verwendet. Im Labor hatte ich ungefähr 10 Minuten Live-Daten aufgezeichnet, während wir das System durch alle Anwendungsfälle laufen ließen. Später am Abend im Hotel konnte ich diese Daten wiedergeben, während ich an den Lua-Skripten arbeitete. Mit Replay können Sie Themen selektiv wiedergeben und die Wiedergabe in einer Schleife wiederholen, sodass sie kontinuierlich abläuft. Sie können die Daten auch mit einer beschleunigten Geschwindigkeit wiedergeben – dies ist eine enorme Zeitersparnis, die es Ihnen ermöglicht, Tage oder Stunden Laufzeit in nur wenigen Minuten zu simulieren.

Eines der wirklich netten Dinge, die Prototyper tut, sobald er läuft, ist, das Lua-Skript regelmäßig neu zu laden. Dies machte die Entwicklung der Brücke zu LabVIEW sehr schnell:Wiedergabe abgespielter Daten kontinuierlich in einem beschleunigten Modus; Ich hatte einen Editor für das Lua-Skript geöffnet; und als ich Änderungen vornahm und speicherte, wurden sie sofort in Prototyper reflektiert, der ständig lief – kein Neustart erforderlich, um Änderungen am Skript zu sehen. Das Konvertierungsskript war in nur wenigen Stunden fertig.

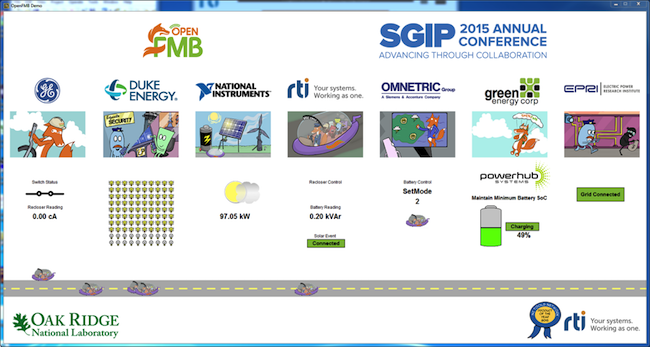

Prototyper war auch praktisch, um schnell Apps zu erstellen, um simulierte Daten zu generieren. Die LabVIEW-GUI wurde vollständig offline ohne reale Geräte entwickelt, wobei einige Themen verwendet wurden, die von den Replay-Diensten generiert wurden, und andere, die mit Prototyper überbrückt oder simuliert wurden. Ich schickte ein Simulatorskript per E-Mail an ORNL, sie erledigten einige LabVIEW-Arbeiten und schickten mir ein aktualisiertes VI, und dann würde ich es lokal ausführen, um es zu überprüfen. ORNL hat hervorragende Arbeit geleistet und Echtzeitdaten aus der DDS-Domäne zusammen mit visuellen Elementen aus den SGIP-Cartoons integriert, und die GUI war das Herzstück der Demo.
