Thermoelemente erklärt: Typen, Bereiche und Leistungsvergleich

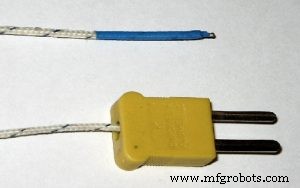

Ein Thermoelement ist ein Temperatursensor, der aus zwei ungleichen Metalldrähten besteht, die an einem Ende verbunden sind, um eine Messstelle zu bilden. Erleidet diese Stelle eine Temperaturänderung, wird eine kleine Spannung erzeugt, die mithilfe von Referenztabellen in einen Temperaturwert umgewandelt werden kann. Thermoelemente werden für ihre Hochtemperaturfähigkeit, niedrige Kosten, Robustheit und breiten Arbeitsbereich geschätzt und sind allgegenwärtig in wissenschaftlicher Forschung, OEM-Produkten und industriellen Prozessen – von Gas- und Öl-Pipelines über Kraftwerke, Zementherstellung, Pharmazie, Biotechnologie bis hin zu Haushaltsgeräten wie Toastern und Heizungen.

Thermoelement-Typen und ihre Arbeitsbereiche

Thermoelemente sind in mehrere Standardtypen unterteilt – K, J, T, E, N, S, R und B – jeweils definiert durch die Legierungszusammensetzung der positiven und negativen Schenkel und ausgelegt für spezifische Temperaturbereiche und Umgebungsbedingungen. Eine Schutzhülle oder Isolation umgibt jeden Sensor, reduziert Korrosion und schützt vor rauer Umgebung.

Nachfolgend ein Überblick über jeden Thermoelementtyp, seine typische Zusammensetzung, Temperaturbereich, Genauigkeit und Empfindlichkeit.

J-Typ Thermoelement

Zusammensetzung: Eisen (+) / Konstantan (–). J-Typ-Sensoren werden oft in reduzierenden, Vakuum-, oxidierenden und inerten Umgebungen eingesetzt. Sie bieten einen Temperaturbereich von –210 °C bis +1200 °C und eine Genauigkeit von ±2,2 °C (±0,75 %). Empfindlichkeit: 50–60 µV/°C.

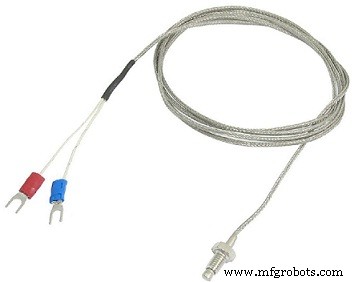

K-Typ Thermoelement

Zusammensetzung: Chromel (+) / Alumel (–). Der K-Typ ist das am weitesten verbreitete Thermoelement, geeignet für inerte oder oxidierende Atmosphären bis 2300 °F (1260 °C). Er ist stabil und präzise bei hohen Temperaturen, mit einer Empfindlichkeit von 28–42 µV/°C und gleicher Genauigkeit wie J-Typ.

N-Typ Thermoelement

Zusammensetzung: Nicrosil (+) / Nisil (–). N-Typ-Sensoren bieten überlegene Beständigkeit gegen Thermocycling, Hysterese und „Green Rot“ im Vergleich zum K-Typ, sind aber teurer. Arbeitsbereich: –250 °C bis +1300 °C; Genauigkeit ±2,2 °C (±0,75 %); Empfindlichkeit 24–38 µV/°C.

T-Typ Thermoelement

Zusammensetzung: Kupfer (+) / Konstantan (–). T-Typ ist ideal für sub-zero Temperaturen und arbeitet zuverlässig in oxidierenden, reduzierenden, Vakuum- und inerten Umgebungen. Temperaturbereich: –330 °F bis 660 °F (–200 °C bis 350 °C). Genauigkeit ±2,2 °C (±0,75 %); Empfindlichkeit 17–58 µV/°C.

E-Typ Thermoelement

Zusammensetzung: Chromel (+) / Konstantan (–). E-Typ-Sensoren liefern hohe EMF pro Grad und eignen sich für oxidierende Atmosphären bis 1650 °F (900 °C). Sie benötigen Schutz vor schwefelhaltigen Umgebungen. Genauigkeit ±1,7 °C (±0,5 %); Empfindlichkeit 40–80 µV/°C.

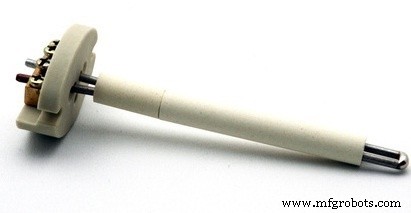

S-Typ Thermoelement

Zusammensetzung: Platin 10 % Rhodium (+) / Platin (–). S-Typ ist für extreme Hochtemperaturprozesse in Pharma und Biotech konzipiert und bietet exzellente Stabilität und Genauigkeit bei hohen Temperaturen. Arbeitsbereich: 1800 °F bis 2640 °F (980 °C bis 1450 °C). Genauigkeit ±1,5 °C (±0,25 %); Empfindlichkeit 8–12 µV/°C.

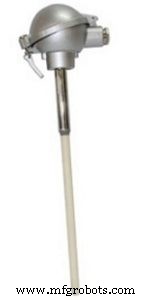

B-Typ Thermoelement

Zusammensetzung: Platin 30 % Rhodium (+) / Platin 6 % Rhodium (–). B-Typ-Sensoren decken die höchsten Temperaturgrenzen ab, von 2500 °F bis 3100 °F (1370 °C bis 1700 °C), bei hoher Präzision und Stabilität. Genauigkeit ±0,5 % (±0,25 %); Empfindlichkeit 5–10 µV/°C.

R-Typ Thermoelement

Zusammensetzung: Platin 30 % Rhodium (+) / Platin (–). R-Typ teilt viele Eigenschaften mit S-Typ, verwendet aber weniger Rhodium, was ihn etwas günstiger macht. Er arbeitet von 1600 °F bis 2640 °F (870 °C bis 1450 °C). Genauigkeit ±1,5 °C (±0,25 %); Empfindlichkeit 8–14 µV/°C.

Thermoelement Leistungsvergleich

Die folgende Tabelle fasst die wichtigsten Spezifikationen jedes Typs für schnellen Vergleich zusammen:

Ob Sie eine robuste, kosteneffiziente Lösung für Tieftemperaturmessungen oder einen hochtemperaturgenauen Sensor für fortschrittliche Industrieprozesse benötigen – die Wahl des richtigen Thermoelementtyps ist entscheidend. Bei Fragen, welches Thermoelement Ihren Anwendungsanforderungen am besten entspricht, hinterlassen Sie gerne einen Kommentar.
