Molybdän-Abbau & Verarbeitung: Vom Erz zum Metall – Technischer Überblick

---

Molybdän-Abbau & Verarbeitung: Vom Erz zum Metall – Technischer Überblick

Molybdän ist ein silberweißes Übergangsmetall (Ordnungszahl 42) mit einer Dichte von 10,2 g/cm³, einem Schmelzpunkt von 2.610 °C und einem Siedepunkt von 5.560 °C. Abbau- und Raffinationstechnologie haben sich seit 1916 stetig weiterentwickelt, als das erste kommerzielle Molybdänvorkommen, die Climax-Mine bei Leadville, Colorado, eröffnet wurde. In diesem Artikel beschreiben wir die komplette Lieferkette: vom Tagebau oder Untertageabbau bis zum endgültigen Metallprodukt.

Molybdän-Abbau und Verarbeitungsworkflow

Molybdän wird hauptsächlich in Amerika, Asien und dem ehemaligen Sowjetblock produziert. Hauptförderländer sind USA, Kanada, Chile, Peru, Mexiko, China und Russland. Laut U.S. Geological Survey (2008) betragen die weltweiten nachgewiesenen Reserven etwa 19 Millionen Tonnen. China hat die größten Reserven, gefolgt von USA und Chile. Die größten Betriebe können täglich über 50.000 t Erz fördern.

Molybdän-Abbau

Molybdän kommt in mehreren Mineralen vor, aber die industrielle Produktion basiert fast ausschließlich auf Molybdänit (MoS₂). Obwohl Molybdänit allein vorkommen kann, ist es fast immer mit Kupfersulfidmineralen verwachsen. Erzgehalte liegen typischerweise zwischen 0,01 % und 0,25 % Mo.

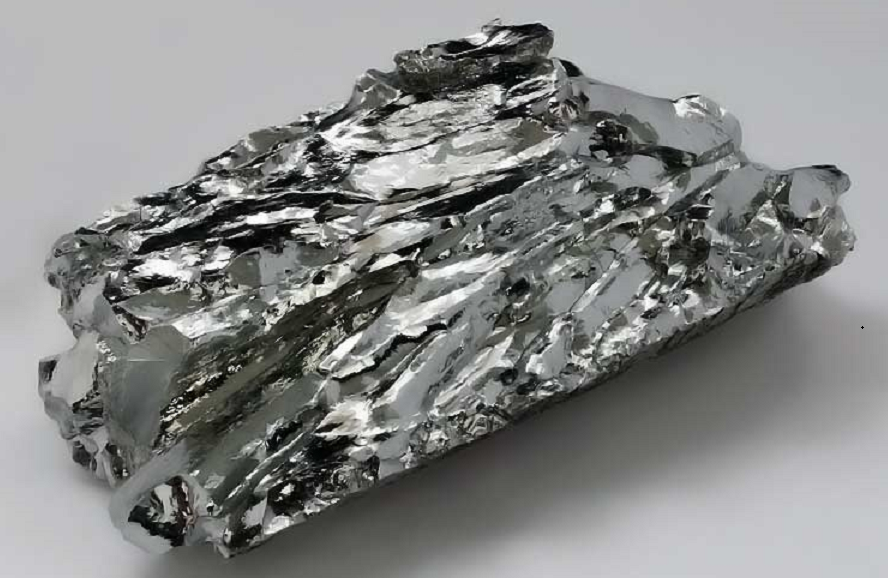

Thompson Creek Molybdänerz

Erzkörper werden in drei Kategorien nach wirtschaftlichen Prioritäten eingeteilt: Primärerz (nur Molybdänit-Gewinnung), Beiprodukt-Erz (Kupfergewinnung zuerst, Molybdän als Sekundärprodukt) und Symbiotisches Erz (beide Minerale werden für kommerzielle Rentabilität gewonnen).

Tagebauartige Lagerstätten werden typischerweise im Tagebau abgebaut, während tiefere Reserven den Untertage-Blockcaving einsetzen. Beim Blockcaving werden große Erzblöcke von unten gebrochen und stürzen unter Schwerkraft ein, was kontinuierliche Tagesverarbeitung ermöglicht.

Molybdän-Verarbeitung

1. Brechen & Mahlen

Das Roherz wird zuerst auf Kiesgröße gebrochen, dann in einer Kugelmühle zu feinem Pulver gemahlen, geeignet für nachgelagerte Trennung.

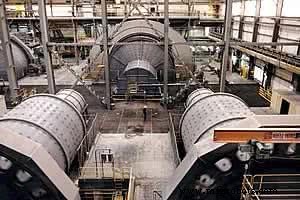

Molybdänerz-Mahlen

2. Flotation

Bei der Flotation wird das gemahlene Erz mit Reagenzien und Wasser vermischt. Niedrigdichtes Molybdänit steigt als Schaum an die Oberfläche und wird abgeschöpft, während Gangart zu Boden sinkt. Das resultierende Konzentrat enthält 85 %–92 % MoS₂. Säureauslaugung kann angewendet werden, um Kupfer, Blei und andere Spurenelemente zu entfernen.

3. Röstung

Das MoS₂-Konzentrat wird bei 500–650 °C geröstet, um Molybdäntrioxid (MoO₃) zu produzieren. Hauptreaktionen sind:

2 MoS₂ + 7 O₂ → 2 MoO₃ + 4 SO₂
MoS₂ + 6 MoO₃ → 7 MoO₂ + 2 SO₂
2 MoO₂ + O₂ → 2 MoO₃

Röstung erfolgt in einem Mehrkammerofen mit Gegenstromgas; rotierende Schotten fördern gleichmäßige Reaktion. Schwefeldioxid wird über Entschwefelung oder Kalkwäsche abgefangen, was ein Produkt mit ≥ 57 % Mo und < 0,1 % S ergibt, geeignet für Legieren und Weiterverarbeitung.

Röstprozess

Rhenium-Rückgewinnung

Einige Molybdänitkonzentrate, oft Beiprodukte des Kupferbergbaus, enthalten bis zu 0,10 % Rhenium. Der Rösterschritt ist der primäre industrielle Weg, dieses seltene Metall zurückzugewinnen, das für Speziallegierungen hochwertvoll ist.

Ferromolybdän-Produktion

Etwa 30 %–40 % des industriellen MoO₃ werden zu Ferromolybdän (FeMo) reduziert, indem MoO₃ mit Eisenerz und Reduktionsmitteln wie Ferrosilicium und Aluminium reagiert. Die resultierenden Blöcke, mehrere hundert Kilogramm schwer, enthalten 60 %–75 % Mo und werden anschließend auf die gewünschte Korngröße für Legierungsproduktion gemahlen.

Fortgeschrittene Molybdän-Chemikalien

Etwa ein Viertel des globalen MoO₃ wird in Spezialchemikalien umgewandelt. Reines MoO₃ wird durch Sublimation gewonnen, während Nassverfahren Ammoniummolybdat und Molybdatsalze produzieren. Diese Zwischenprodukte werden kristallisiert oder gefällt, um hochreine Produkte für Elektronik, Glas und Metallurgie zu erhalten.

Molybdänerz-Verarbeitung

Molybdän-Metall-Produktion

Reduktion von MoO₃ oder Ammoniummolybdat zu metallischem Mo ist eine zweistufige Wasserstoffreduktion. Die erste Stufe wandelt MoO₃ bei 450–650 °C in MoO₂ um; die zweite Stufe reduziert MoO₂ bei 1.000–1.100 °C zu Mo-Metall. Moderne Drehrohröfen ermöglichen kontinuierliche Beschickung und verbesserten Durchsatz.

Fazit

Wir hoffen, dieser Überblick klärt die Reise von Molybdän vom Erz zur Legierung. Für tiefere technische Details oder zum Bezug hochwertiger feuerfester Metalle besuchen Sie Advanced Refractory Metals (ARM), mit Hauptsitz in Lake Forest, Kalifornien. ARM liefert Wolfram, Molybdän, Tantal, Rhenium, Titan und Zirkonium weltweit zu wettbewerbsfähigen Preisen.
