Wie man eine 3D-gedruckte Lithophanie herstellt

Bild 1:3D-gedrucktes Lithophan. Quelle:Formlabs

Eine Lithophanie ist ein dreidimensionales Bild mit unterschiedlichen Dicken, die dazu führen, dass die Opazität jedes seiner Teile variiert, indem Licht darauf projiziert wird, wodurch ein sehr auffälliges und originelles Ergebnis erzielt wird.

Es wird angenommen, dass sein Ursprung bis ins 19. Jahrhundert zurückreicht, traditionell aus Wachs geschnitzt, in Gips gegossen, dann geschmolzen und in Porzellan gebacken. Heute macht der 3D-Druck diese Technik viel zugänglicher und ermöglicht es Ihnen, auf einfache Weise eine Lithophanie zu erstellen.

Aufgrund des für ihre Realisierung erforderlichen Detaillierungsgrads eignen sich die Lithophane besser für den 3D-Druck auf einem hochauflösenden Stereolithographiedrucker (SLA).

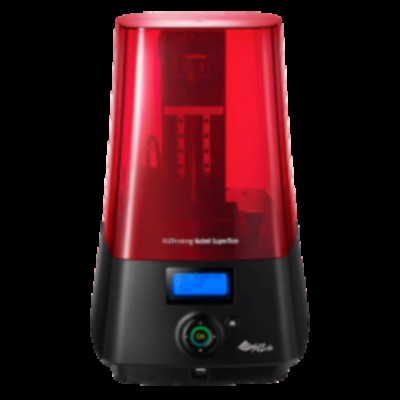

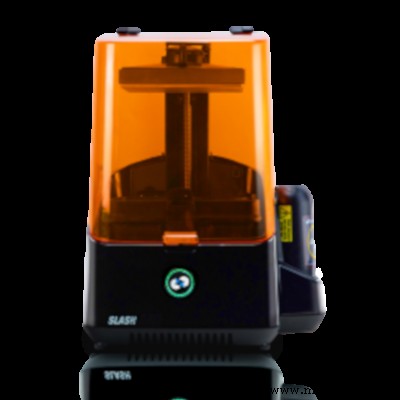

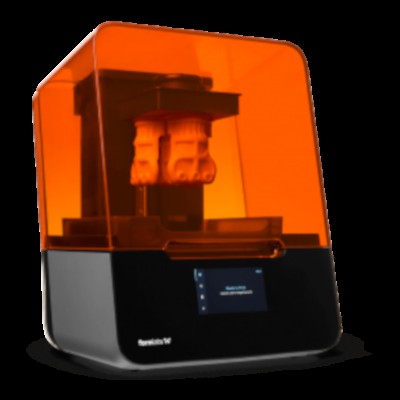

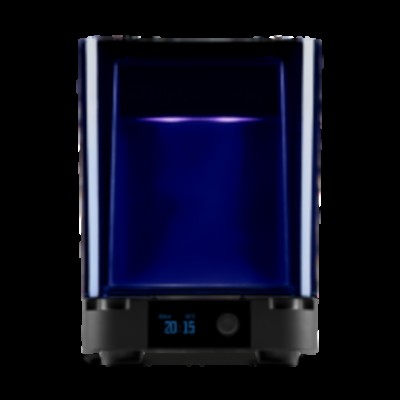

Formular 3 Form Cure UniZ Schrägstrich XYZ Nobel

Um ein beliebiges Foto in eine spektakuläre 3D-gedruckte Lithophanie umzuwandeln, befolgen Sie einfach die folgenden Schritte:

1. Wählen Sie die Fotografie aus

Dank der hohen Auflösung des SLA-3D-Drucks wird jedes Bild mit gutem Kontrast und guter Auflösung zu einer klaren Lithophanie mit beeindruckenden Details. Wenn die Fotografie einen geringen Kontrast hat, ist es ratsam, sie in Schwarzweiß umzuwandeln, den Kontrast zu erhöhen oder den Hintergrund mit einem Fotobearbeitungstool zu löschen, um ein besseres Ergebnis zu erzielen.

2. Gestalten Sie die Lithophanie

Die Lithophane basieren auf dem Kontrastunterschied zwischen den verschiedenen Bildteilen, daher ist es ratsam, das Bild vorher zu bearbeiten. Dies kann mit einer speziellen Lithophanie-Generierungssoftware oder mit einem beliebigen Bildeditor erfolgen.

Option 1:Verwenden Sie einen kostenlosen Lithophan-Generator

Es sind verschiedene Tools zur Erstellung von Lithophanien online verfügbar, daher kann die Verwendung eines kostenlosen Lithophan-Bildkonverters eine schnelle und einfache Option sein.

Option 2:Bildbearbeitungssoftware verwenden

Tools wie Adobe Photoshop oder Blender bieten die Möglichkeit, benutzerfreundliche Einstellungen vorzunehmen.

Im Fall von Photoshop bietet Adobe eine Option, die automatisch eine Reihe von Einstellungen anwendet, um das Bild in Graustufen umzuwandeln, die Farben umzukehren und dann eine 3D-Tiefenkarte zu erstellen. Es erzeugt auch eine erhöhte Kante und eine flache Oberfläche auf der Rückseite.

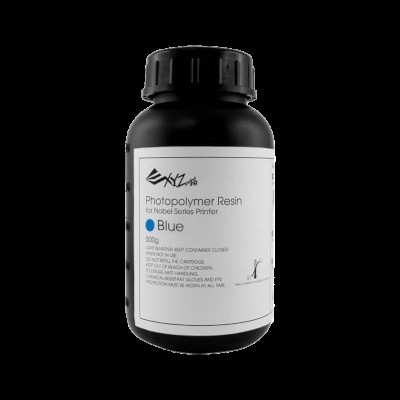

Kunstharz

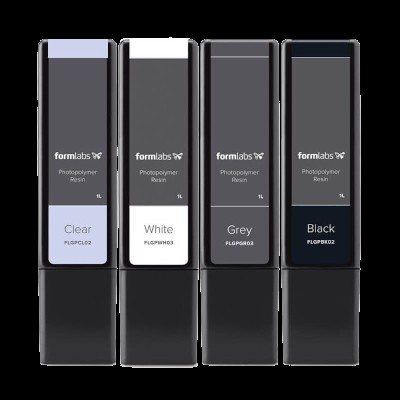

Formlabs Resina Basic

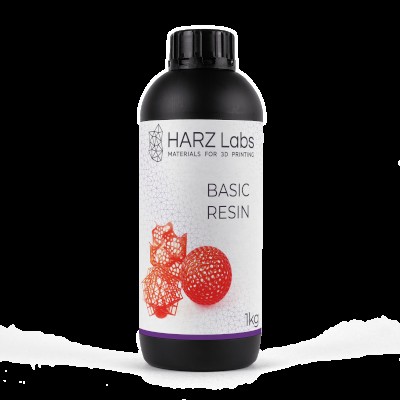

HarzLabs Resina UniZ

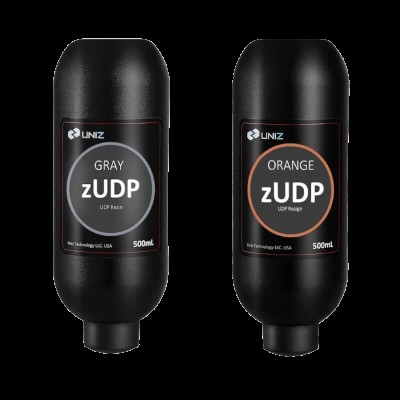

zUDP Resina estándar
XYZ

3. 3D-Druck der Lithophanie

Um die Lithophanie zu drucken, ist Folgendes erforderlich:

1. Öffnen Sie die STL-Datei in der Laminiersoftware wie Preform, Cure, Simplify3d usw.
2. Orientieren Sie die Datei auf der Plattform. Für schnellere Ergebnisse ist es ratsam, das Stück mit dem flachen Teil ohne Stützen direkt auf der Fertigungsplattform zu drucken.
3. Drucken Sie die Datei mit einer Schichthöhe von 50 Mikrometern, um bessere Ergebnisse und Details zu erzielen.

4. Nachbearbeitung

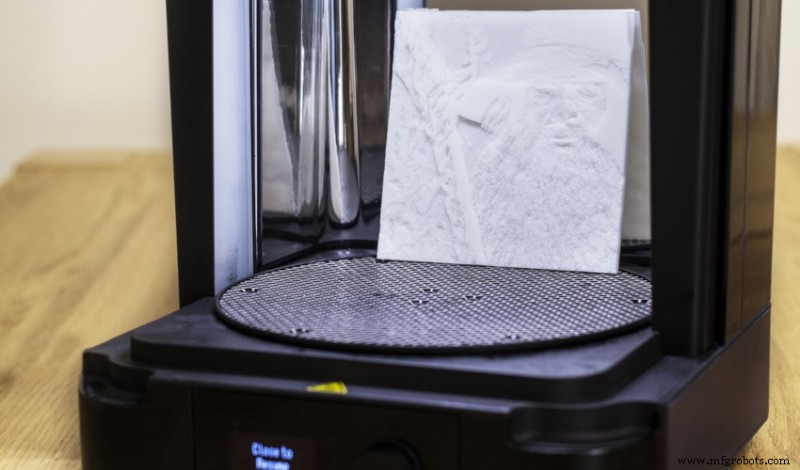

Bild 2:Der Aushärtungsprozess ist entscheidend für ein perfektes Ergebnis. Quelle:Formlabs

Aufgrund der Feinheit und extremen Dünnheit bestimmter Teile einer Lithophanie erfordert ihre Nachbearbeitung besondere Sorgfalt, um ein perfektes Finish zu erzielen, daher ist es ratsam, geeignete Härtungsgeräte zu verwenden. Die Lithophane benötigen als recht dünne Stücke eine kürzere Aushärtezeit, sodass 5 Minuten bei 40 °C in der Aushärtekammer ausreichen würden.

Dank der hohen Präzision und Detailgenauigkeit des SLA-3D-Drucks liefern die Lithophandrucke neben einem Fenster oder bei gutem Hintergrundlicht unglaubliche Ergebnisse. Ein Erinnerungsfoto, ein originelles Geschenk, eine Tulpe für eine … Lampenanwendungen sind fast unendlich.

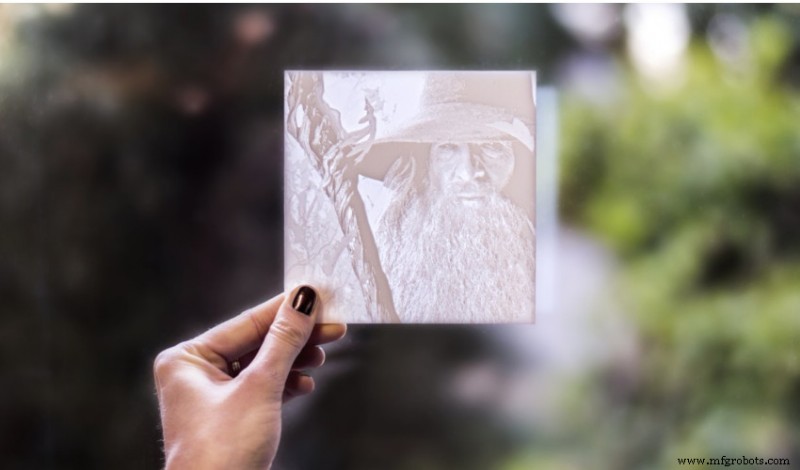

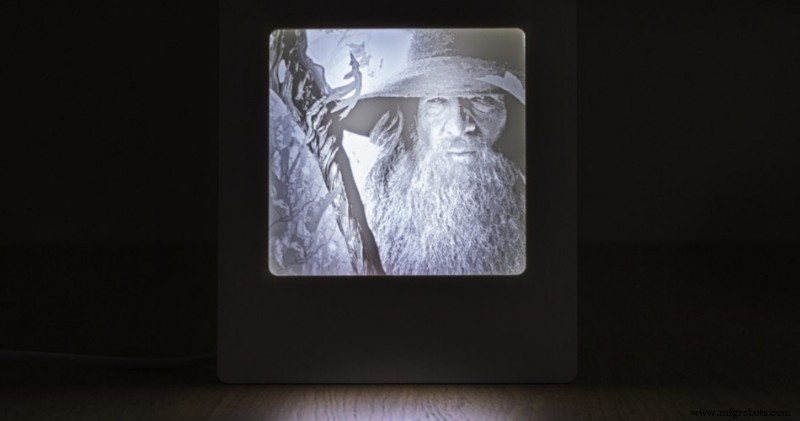

Bild 3:Ergebnis einer 3D-gedruckten Lithophanie.
