Magnetfelder und Induktivität verstehen: Prinzipien, Anwendungen und Design

Immer wenn Elektronen durch einen Leiter fließen, wird ein Magnetfeld um ihn herum erzeugt – dieses Phänomen heißt Elektromagnetismus.

Magnetfelder beeinflussen die Ausrichtung von Elektronen in Atomen und können Kräfte über Distanzen ausüben, genau wie elektrische Felder zwischen geladenen Teilchen. Wie elektrische Felder können Magnetfelder leeren Raum durchdringen und Materie aus der Ferne beeinflussen.

Feldkraft und Feldfluss

Felder werden durch zwei Konzepte quantifiziert: Feldkraft und Feldfluss. Feldkraft repräsentiert den „Druck“, den ein Feld über eine Distanz ausübt, während Feldfluss den gesamten Einfluss eines Feldes durch den Raum bezeichnet. Diese sind analog zu Spannung (Druck) und Strom (Fluss) in einem Leiter, wobei Feldfluss im Vakuum existieren kann, während Strom bewegte Ladungsträger erfordert.

Genau wie elektrischer Widerstand dem Stromfluss entgegenwirkt, widersetzen sich Materialeigenschaften dem magnetischen Fluss. Die Größe des sich in einem Bereich entwickelnden Flusses ist proportional zur angewendeten Feldkraft und umgekehrt proportional zum magnetischen Widerstand des Materials. Die Art des Mediums – Luft, Stahl oder ein anderer ferromagnetischer Stoff – bestimmt diesen Widerstand.

Während ein elektrisches Feld freie Ladungen auf Leitern ansammeln kann, erzeugt ein Magnetfeld eine Art „Trägheit“, die Änderungen des Elektronenflusses im erzeugenden Leiter widersteht.

Stärkere Magnetfelder mit Spulen (Induktivitäten)

Induktivitäten nutzen dieses Prinzip, indem sie leitenden Draht zu Spulen wickeln und das Magnetfeld über das hinaus konzentrieren, was ein gerader Draht erreichen kann. Einige Spulen sind selbsttragend, andere werden um massive Kerne gewickelt. Der Kern kann gerade oder geschlungen sein – quadratisch, rechteckig oder kreisförmig – um den Fluss vollständig zu enthalten. Diese Designentscheidungen beeinflussen die Leistung der Induktivität erheblich.

Das Schaltzeichen für eine Induktivität ist eine einfache Spule. Varianten umfassen parallele Linien entlang der Spulenachse zur Kennzeichnung eines Kerns oder einen modernen „Höcker“-Stil, der die Spulenform ersetzt.

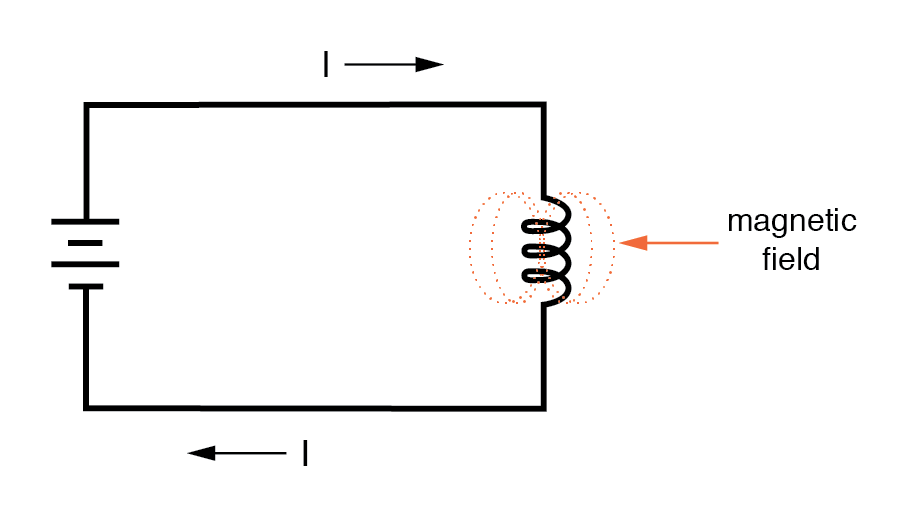

Wenn Strom durch die Spule fließt, erzeugt sie ein konzentriertes Magnetfeld. Der Feldfluss repräsentiert gespeicherte Energie, gebunden an die kinetische Bewegung der Elektronen. Größerer Strom erzeugt ein stärkeres Feld und mehr gespeicherte Energie.





Da Induktivitäten Energie als Magnetfeld speichern, verhalten sie sich anders als Widerstände, die Energie lediglich als Wärme dissipieren. Die gespeicherte Energie ist direkt proportional zum Strom.

Daher widerstehen Induktivitäten Stromänderungen. Wenn der Strom steigt oder fällt, erzeugt die Induktivität eine Spannung entgegengesetzter Polarität, die versucht, den Strom stabil zu halten. Diese Selbstinduktion ist der Eckpfeiler des Induktivitätsverhaltens.

Steigender Strom stärkt das Magnetfeld, und die resultierende Änderung induziert eine Spannung, die weiteren Änderungen entgegenwirkt. Fallender Strom schwächt das Feld, induziert eine Spannung entgegengesetzter Polarität, die den verbleibenden Strom unterstützt.

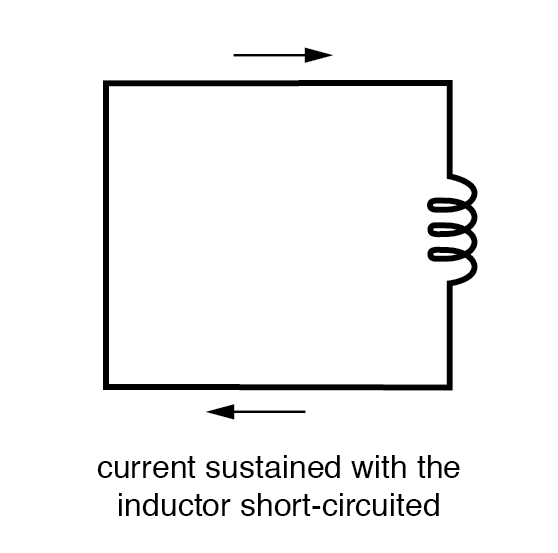

Theoretisch könnte eine perfekt isolierte Induktivität bei Kurzschluss einen konstanten Strom aufrechterhalten, aber in der Praxis verursacht der Widerstand gewöhnlicher Drähte einen schnellen Stromabfall, es sei denn, der Draht ist supraleitend.

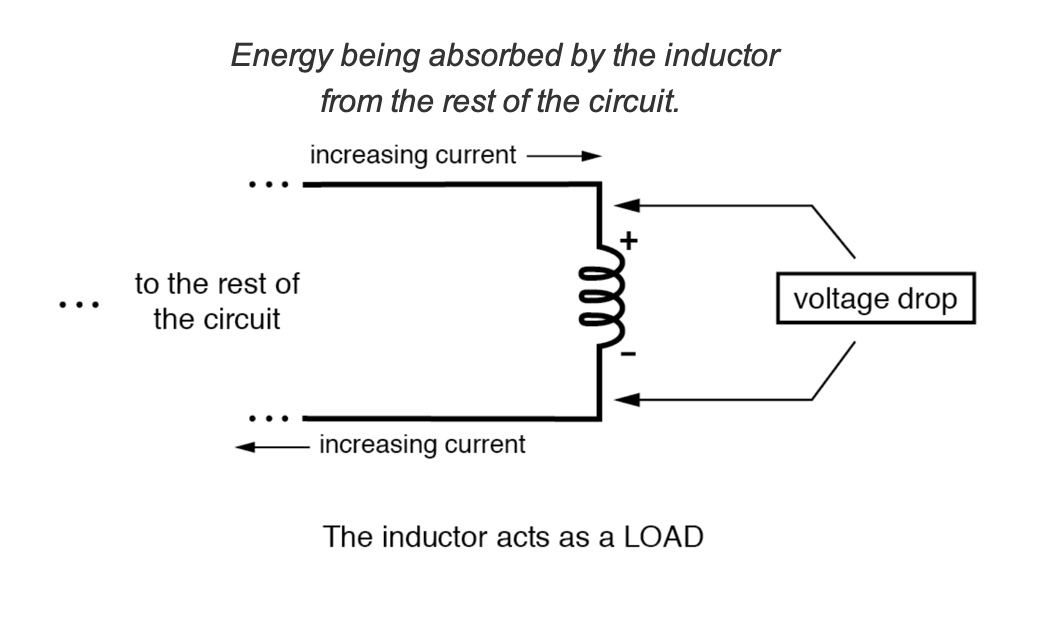

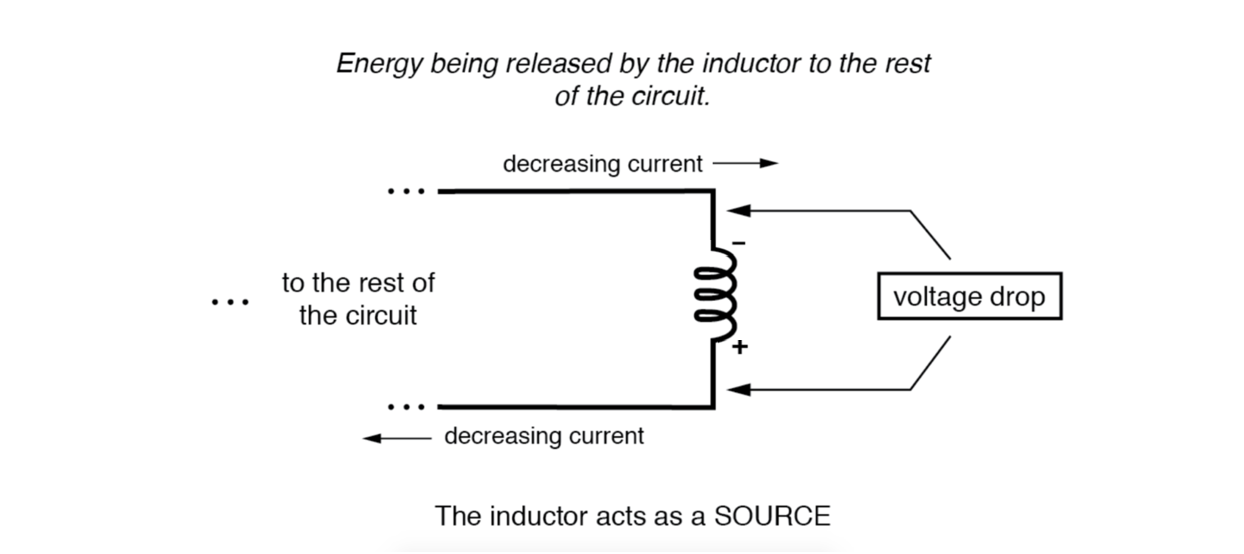

Wenn der Strom zunimmt, „lädt“ sich die Induktivität und verhält sich wie eine Last, indem sie eine Spannung entgegengesetzt zur Stromrichtung abfällt. Wenn der Strom abnimmt, „entlädt“ sich die Induktivität und verhält sich wie eine Quelle, indem sie eine Spannung in gleicher Richtung wie der Strom abfällt.







Wird erstmals Leistung an eine unmagnetisierte Induktivität angelegt, widersteht sie zunächst dem Strom, indem sie die volle Versorgungsspannung präsentiert. Während der Strom aufbaut, wächst das Magnetfeld und absorbiert Energie. Schließlich erreicht der Strom sein Maximum und der Spannungsabfall über der Induktivität wird minimal, obwohl der Strom hoch bleibt.

Im Gegensatz zu Kondensatoren – wo gespeicherte Energie die Spannung am Bauelement erhöht – halten Induktivitäten die Energiespeicherung durch Aufrechterhaltung eines konstanten Stroms.

Auch das Kernmaterial ist wichtig: Ferromagnetische Kerne (z. B. Weicheisen) verstärken den Fluss für eine gegebene Feldkraft, während nicht-magnetische Materialien wie Aluminium oder Luft wenig Verstärkung bieten.

Was ist Induktivität?

Induktivität quantifiziert die Fähigkeit einer Induktivität, Energie für einen gegebenen Strom zu speichern und Stromänderungen zu widerstehen. Sie wird mit dem Großbuchstaben „L“ bezeichnet und in Henry (H) gemessen. Die induzierte Spannung gleich Induktivität mal Änderungsrate des Stroms (V = L di/dt).

Drossel vs. Induktivität

Historisch wurden Induktivitäten, die hochfrequente Wechselstromsignale blockieren, Drosseln genannt. In Hochleistungsanwendungen werden sie auch als Drosselspulen (Reaktoren) bezeichnet. Das Verständnis dieser Begriffe ist essenziell beim Studium von Wechselstromkreisen und induktiver Blindwiderstand.

Zusammenfassung

• Induktivitäten widerstehen Stromänderungen durch Erzeugung gegensätzlicher Spannung.
• Bei steigendem Strom wirken sie als Last; bei fallendem Strom als Quelle.
• Induktivität, gemessen in Henry, spiegelt dieses Verhalten wider.
• Drosseln und Reaktoren sind historische oder großskalige Bezeichnungen für Induktivitäten.
