Wie werden Batterien in Reihe mit einem Solarpanel und einer USV verbunden?

Reihenschaltung von Batterien zum PV-Panel

Wir wissen, dass Solarmodule und Batterien je nach Systemspannung, Backup-Kapazität, Nennlast usw. entweder in Reihe, parallel oder in einer Kombination aus Reihen-Parallel-Schaltung verdrahtet werden können.

Nehmen wir an, wir haben ein Solarpanel mit 24 V und 350 W. Wir müssen sie mit zwei in Reihe geschalteten 12-V-Batterien oder einer direkten Verbindung über den 24-V-Laderegler an die einzelne Einheit der 24-V-Batterie anschließen (selten verwendet).

Um diese Verbindung herzustellen, müssen wir beide 12-V-, 100-Ah-Batterien in Reihe schalten, indem wir den Minuspol der ersten Batterie mit dem Pluspol der zweiten Batterie verbinden und umgekehrt . Kurz gesagt, die beiden Batterien werden in Reihe geschaltet, indem ihr erstes Paar negativer und positiver Anschlüsse verbunden wird (der Verbindungsdraht ist blau dargestellt) und die restlichen Anschlüsse sind mit dem Laderegler verbunden.

• Verwandter Beitrag:Wie verdrahte ich Batterien parallel zu einem Solarpanel und einer USV?

Die an die Batterie angeschlossenen Klemmen wurden auch an die automatische USV/den Wechselrichter als Eingang (120 oder 230 V AC) angeschlossen. Der Wechselrichter versorgt die angeschlossenen AC-Lasten mit PV-Panel-Strom (bei Tag/Sonnenschein) und Batterie-Backup-Strom (bei Nacht/Beschattung). Die DC-Last kann direkt an den Laderegler angeschlossen werden.

Denken Sie daran:

Das Anschließen von Batterien in Reihe erhöht nur den Spannungspegel (der Strom ist in Reihe gleich, während die Spannung addiert wird).

Batteriespannung in Reihe

V₁ + V₂ …… + V_n

also

12 V + 12 V =24 V

Es zeigt, dass zwei in Reihe geschaltete 12-V-Batterien den Spannungspegel zu 24 V addieren.

Batteriestrom in Reihe

Die Amperezahl von Batterien in Reihe.

I₁ =I₂ …… =I_n

also

100Ah =100Ah =Gesamt 100Ah

Es zeigt, dass zwei in Reihe geschaltete 100-Ah-Batterien die Ah-Zahl nicht erhöhen, d. h. die Batteriekapazität bleibt gleich.

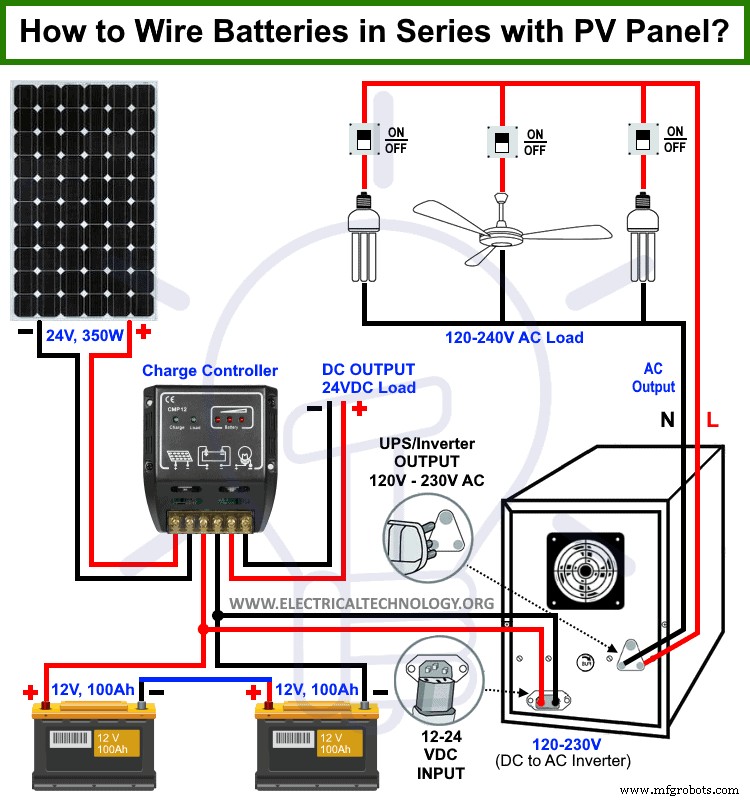

Der folgende Schaltplan für Solarpanel und Batterie zeigt, wie ein 24-V-Solarpanel an zwei 12-V-Batterien in Reihe mit einem automatischen USV-System angeschlossen wird.

Gut zu wissen:

• Spannung addiert sich bei Reihenschaltung von Batterien.
• Strom ist derselbe bei Reihenschaltung von Batterien.
• Nur Batterien mit gleicher Nennspannung können in Reihe oder parallel geschaltet werden.
• Eine 12-V-Batterie sollte nur in Reihe oder parallel mit einer 12-V-Batterie geschaltet werden.
• Eine 12-V-Batterie sollte nicht in Reihe oder parallel mit einer 9-V-, 6-V- oder 24-V-Batterie geschaltet werden.
