7 wesentliche Tipps für Ihr erstes PCB-Design

Techniken für PCB-Design

PCB-Design ist systematischer Prozess mit definierten Phasen – nicht nur Bauteile zusammenstecken, sondern weit mehr. Einfache Designtechnik:

1. Designanforderungen erfassen
2. Richtige Komponenten beschaffen
3. Verbindungsbahnen zwischen Komponenten zeichnen
4. Jedes Bauteil gemäß Design installieren
5. Fertiges PCB testen

Häufige Probleme bei Circuit Board Projects

Ohne適切 Schritte & Methoden leiden PCB-Qualität & Funktion. Standardmaße, Freiräume, Vorsichtsmaßnahmen verhindern Ausfälle.

Drei typische PCB-Design-Probleme – vermeiden:

A. Elektromagnetische Störungen (EMI):

Prototypenversagen. Schlechtes Design → EMI-Probleme. Tipps zur EMI-Reduktion:

1. Board mit metallischem Schirm gegen externe EMI abschirmen.
2. PCB-Traces im 45°-Winkel zur Platinenkante biegen → verhindert EMI-Ausbreitung über Kante.
3. Microstrips, Lagenwechsel, Routing bei schnellen Signalen vermeiden.
4. Striplines nutzen, differentielle Traces nah beieinander führen.
5. Kontrollierte Impedanz: unterdrückt EMI, matcht Leitungsimpedanz an Quellenimpedanz.
6. Matching Grounding-Praktiken gegen Transmission-Line-Defekte.
7. Entkopplungskondensatoren für schnelle Signale → Emissionsreduktion.
8. Antennen vermeiden, empfindliche Bauteile fern von Störsignalen platzieren.

B. Thermisches Management:

Wärmeableitungsprobleme schädigen PCB oder mindern Leistung massiv. Leistungsaufnahme pro Bauteil ermitteln (Energie ≈ Wärme). Wärmestärkste Bauteile identifizieren, Ableitungsstrategie bewerten. Lüfter/Kühlkörper für leistungsstarke Teile, empfindliche Bauteile fern platzieren.

C. Signalintegrität:

PCB-Design-Software mit Signalintegritäts-Prüfung während Design. Tipps zur Reduktion:

1. Transmission Lines mit Ground Planes darunter → vermeiden Leitungsprobleme.
2. Transmission Line Impedanz = Ground Impedanz → verhindert Mismatch Last/Leitung.
3. Richtige Erdungsmethoden, simultanes Schalten von Output-Lines vermeiden.
4. Gegenseitige Induktivität & Kapazität minimieren → Crosstalk-Effekte verhindern.

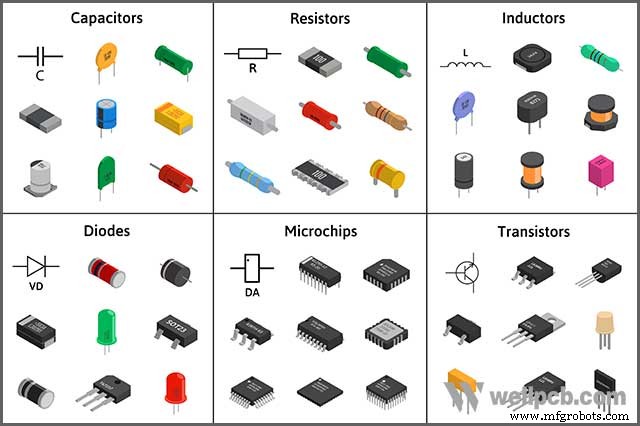

Circuit Board Projects: Komponentenauswahl

Auswahl mit Extra-Vorsicht. Keine Bauteile, die Sie am Markt kaum bekommen. Ausgewählte Teile: leicht ersetzbar & wartbar. Kriterien: Herstellerzuverlässigkeit, Marktverfügbarkeit, Teilkosten, Wartungskosten.

Materialien verstehen: beeinflussen PCB-Festigkeit, Qualität, Haltbarkeit, Kosten, Feuchtigkeitsaufnahme, Wartungskosten, Flammwidrigkeit.

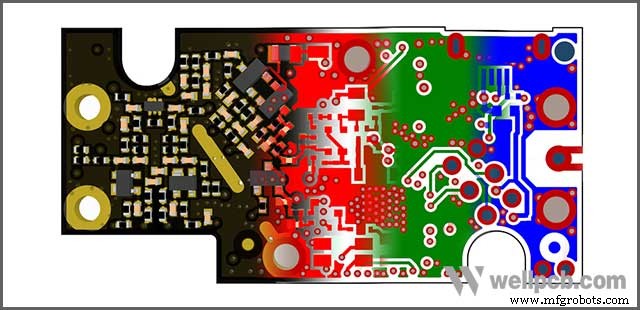

Abmessungen von PCB-Elementen

Jeder PCB-Hersteller hat bevorzugte Specs: Trace-Width, Bauteilabstand. Ihre Aufgabe: Bedarf ermitteln, Hersteller danach suchen. Ohne Kenntnis eigener Bedürfnisse schlagen Hersteller nur das vor, was ihnen passt – nicht Ihnen.

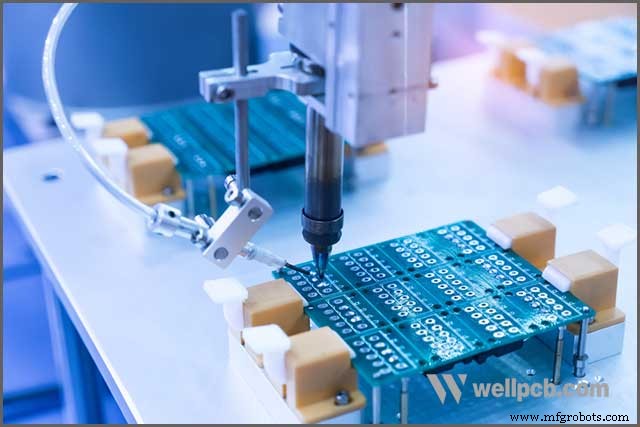

Gute Lötfertigkeiten

Perfektes Löten = ideale Schaltungen. PCB-Probleme (Kurzschlüsse) oft lötbedingt. Tipps für perfekten Lötprozess:

1. Kleine/weniger empfindliche Bauteile vor großen/empfindlichen löten

Kleine Teile zuerst → Zugang nicht durch große Teile blockiert. Empfindliche Bauteile zuletzt → Schutz vor Hitzeschaden beim Löten unempfindlicher Teile.

2. Lötkolbenspitze sauber halten

Saubere Spitze = qualitatives Lötgelenk (bessere Wärmeleitung). Großzügig Zinn nutzen. Nasser Schwamm zur Reinigung.

3. Lötgelenkbildung確認

Fehlende Lötverbindungen in komplexen Schaltungen häufig. Nach jedem Bauteil Lötgelenk prüfen → Frust am Ende vermeiden.

4. Kühlkörper/Lüfter für leistungsstarke Komponenten

Starke Bauteile = viel Wärme. Ausreichende Wärmeableitung sicherstellen. Kühlkörper/Lüfter für Wärmeableitung & Anschluss empfindlicher Leitungen.

Unser Artikel PCB Welding – Methods and Techniques on How to Reduce the Problems liefert alle Infos für erfolgreiches PCB-Löten.

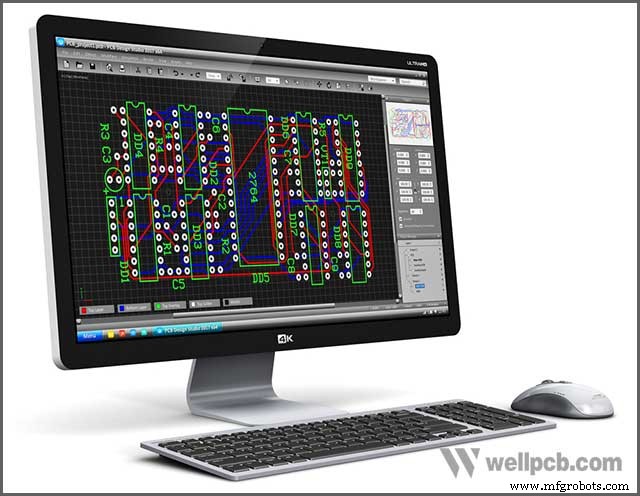

Circuit Board Projects: Erzeugte Dateien

Bei PCB-Layout-Entwicklung: Ihre Arbeitsdatei ≠ Herstellerdatei. Ihre Datei: CAD-kompatibel (z. B. DipTrace) = Project Files. Für Hersteller nutzlos. Hersteller braucht: Gerber Files (Manufacturer Files).

Weitere Herstellerdatei: Drill File (Position & Abmessungen aller Durchgangslöcher).

Jeder Hersteller hat eigene Gerber-Anforderungen (Fertigungsausrüstung). Gerber-Generierung = komplexer Schritt, braucht Erfahrung/Expertise. Fehler → Produktionsverzögerung oder nicht-funktionales Produkt.

Spezifische Anweisungen vom gewählten Hersteller für Gerber-/Drill-File-Generierung mit empfohlenen CAD-Tools einholen. Dann: empfohlene CAD-Software nutzen, Anweisungen folgen.

Alternative: Hersteller, die Project Files im Rohformat akzeptieren (erzeugen Manufacturer Files automatisiert).

Richtigen Lieferanten für Circuit Board Projects wählen

Erfolg hängt von PCB-Hersteller & Komponentenlieferant ab. Hersteller wählen, der Sie ehrlich & engagiert durch Produktion führt. Herstellerkapazitäten, Nähe, Zuverlässigkeit recherchieren.

PCB-Komponenten von getestetem, vertrauenswürdigem Lieferanten. Empfehlung: Hersteller & Komponentenlieferant basierend auf Empfehlungen Erfahrener wählen.

Zusammenfassung

Wenige Dinge sind komplizierter als PCB-Fertigung – auch für Experten mit vielen Projekten. Als Anfänger beängstigend. Aber: keine Panik. Obige Tipps leiten zum Erfolg.

Richtige Techniken, Komponenten, Hersteller wählen; exzellente Lötfertigkeiten & Projektdateien nutzen; obige PCB-Probleme vermeiden. Noch Bedarf an Guidance oder zuverlässigem PCB-Hersteller? Heute WellPCB kontaktieren – wir helfen gerne.
