IC-Gehäuse richtig wählen: Typen, Materialien und Auswahlkriterien

ICs sind Kernbestandteile fast aller Technologien und entwickeln sich rasant weiter. Wer in der Elektronikbranche arbeitet, muss die Bedeutung von IC-Gehäusen verstehen. Effizientes Gehäusedesign schützt PCBs vor Korrosion und mechanischer Beschädigung.

Dieser Artikel vermittelt die Wichtigkeit von IC-Gehäusen, stellt die gängigen Typen vor und hilft bei der Auswahl.

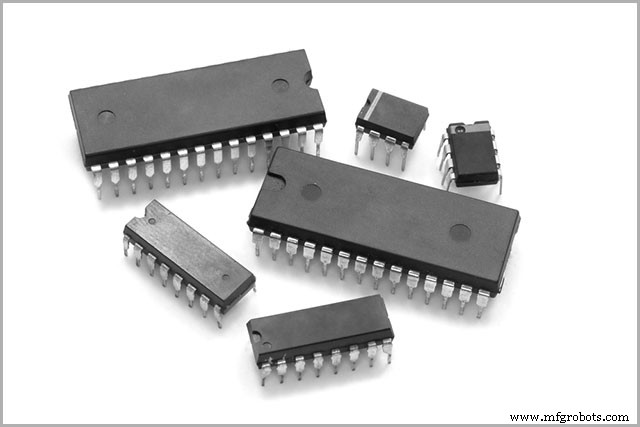

(IC auf weißem Hintergrund)

1. Was ist IC-Gehäuse (IC Packaging)?

Ein IC-Gehäuse umgibt den Halbleiterchip, schützt ihn vor Umwelteinflüssen (Korrosion, mechanische Belastung) und stellt die elektrischen Kontakte (Pins, Balls) für die Verbindung zur Leiterplatte bereit. In der IC-Fertigung ist das Gehäuse der letzte Prozessschritt – aber entscheidend für Zuverlässigkeit und Montierbarkeit.

2. Typen von IC-Gehäusen

Man unterscheidet primär nach Montageart auf der PCB:

2.1 Through-Hole (THT) Gehäuse

Pins werden von einer Seite durch die PCB gesteckt und auf der anderen Seite gelötet. Einfach, kostengünstig, aber platzintensiv. Wichtige THT-Typen:

DIP (Dual In-line Package)

Zwei parallele Pinreihen, meist in schwarzem Kunststoffgehäuse (rechteckig). Pinabstand 2,54 mm (0,1 Zoll). Pinanzahl 4–64. Häufigste Varianten: MDIP (geformt) und PDIP (Kunststoff).

Standard

Der Klassiker: Pinabstand 2,54 mm, Reihenabstand 7,62 mm. Am weitesten verbreitet.

Shrink

Wie Standard, aber Pinabstand 1,778 mm – höhere Pin-Dichte, kleineres Gehäuse.

ZIP (Zigzag In-line Package)

Pins stehen senkrecht zur PCB, eng beieinander. Kurzlebige Technologie, hauptsächlich für dynamische RAMs genutzt, heute obsolet.

2.1.1 Surface Mount (SMT) Gehäuse

Bauteile werden direkt auf die PCB-Oberfläche gesetzt (Pick-and-Place). Ermöglicht Miniaturisierung, hohe Packungsdichte, automatisierte Fertigung. Zwei Hauptbauformen:

• Gull-Wing / L-Führung (z. B. SOIC, QFP): Rechteckiges Gehäuse, Pins seitlich nach außen gebogen. Einfaches Löten, Inspektion möglich. Typisch für Flash-Speicher, RAM.
• BGA (Ball Grid Array): Lötkugeln auf der gesamten Unterseite. Kürzeste Signalwege, höchste Geschwindigkeiten, hohe Pin-Anzahl. Keine Sichtprüfung der Lötstellen (Röntgen nötig). Meist Kunststoffverguss.

2.2 Klassifikation nach Struktur

Neben Montageart auch nach Aufbau unterscheidbar:

• Leadframe-Typ: Dünne Kupfer-Leadframes, oft kundenspezifisch angepasst. Überträgt Signale zwischen Chip und PCB, schützt den Chip vor mechanischem Stress.
• Substrat-Typ: Ein Paket-Substrat (meist organisches Laminat) trägt den Chip und leitet Signale. Für hochintegrierte, feinste Raster.

Weitere bemerkenswerte Bauformen:

Pin Grid Array (PGA)

Pins in Rasteranordnung auf der Unterseite. Historisch für Prozessoren (2.–5. Generation). Quadratisch oder rechteckig. Vorteile: viele Pins, günstiger als BGA, gut sockelbar.

Quad Flat Package (QFP) / Quad Flat No-lead (QFN)

QFP: Pins an allen vier Seiten (Gull-Wing). QFN: Keine Pins, sondern kontaktflächen an der Unterseite (wie BGA, aber Perimeter-only). QFN: sehr klein, kostengünstig, hohe HF-Performance, gute Wärmeableitung, zuverlässig. SMD-Bestückung Pflicht.

(THT-IC)

3. Through-Hole vs. Surface Mount – Vergleich

Kriterium	Through-Hole (THT)	Surface Mount (SMT)
Bauteilgröße	Groß	Klein, kompakt
Bestückungsdichte	Niedrig	Sehr hoch
Fehlerkorrektur / Rework	Einfach (große Bauteile, gute Zugänglichkeit)	Schwierig (klein, dicht, Röntgen nötig bei BGA)
EMV (Elektromagnetische Verträglichkeit)	Schlechter (längere Rückführwege)	Besser (kurze Rückführwege durch Nähe der Bauteile)
Kosten (Fertigung)	Niedriger (weniger teure Maschinen)	Höher (Pick-and-Place, Reflow, Inspektion)

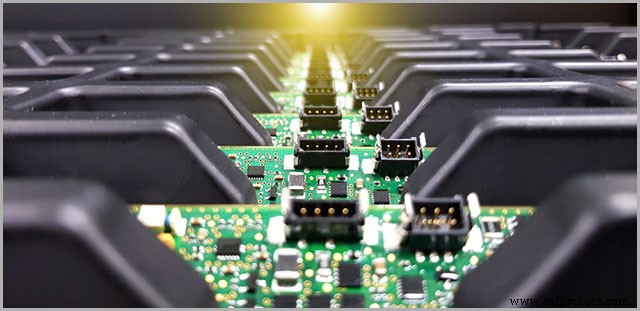

(SMT-bestückte PCB)

4. Gehäusematerialien

Elektronische Gehäuse sind materialintensiv. Verwendete Werkstoffklassen:

• Halbleiter (Silizium)
• Glas & Keramik (Isolatoren/Dielektrika)
• Polymere (Leiter, Gehäusemasse)
• Metalle (Leitungen, Leadframes, Deckel)
• Composite (Kombinationen für thermische/elektrische Optimierung)

Patch-Material (Ausbesserung)

Bei Gehäuseschäden werden piezoelektrische Materialien als ideale Patch-Werkstoffe angesehen.

Dichtmittel (Sealants)

Dichtmittel sorgen für wasser-/luftdichte Gehäuse. Silikon-Dichtmittel sind langlebig und korrosionsbeständig – ideal für IC-Gehäuse.

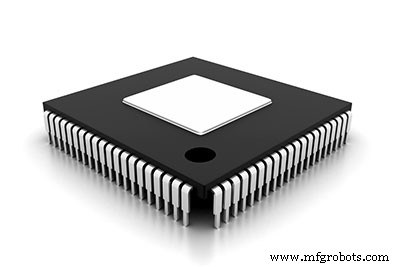

(IC-Gehäusematerialien)

5. Montagemethoden (Assembly)

Die IC-Assembly verbindet Chip-Pads mit Gehäuse-Pads (oder direkt mit PCB). Gängige Methoden:

DIP (Dual In-line Package)

Rechteckiges Gehäuse, zwei parallele Pinreihen. THT-Montage oder Sockel. Bezeichnung DIPn (n = Gesamtpinzahl, z. B. DIP18 = 2×8 Pins + 2 Pins für Versorgung?).

SOP (Small Outline Package)

Schmaler und kürzer als DIP. Pinabstand 6 mm, Gehäusebreite 3,9 mm. Für platzsparende Designs.

BGA (Ball Grid Array)

250–1089 I/Os. Standard für Hochleistungsprozessoren, FPGAs.

QFP (Quad Flat Package)

Ermöglicht SMD-ICs mit vielen Anschlüssen. Verschiedene Pin-Anzahlen.

(DIP-Gehäuse)

6. Wie wählt man das richtige IC-Gehäuse?

Gutes Gehäuse vermeidet Schäden und Korrosion. Entscheidende Kriterien:

• Anzahl I/Os: Hohe Pinzahl → BGA. Geringere Pinzahl → QFN.
• Wärmemanagement: Kleinere Chips, höhere Leistungsdichte → Wärmeabfuhr kritisch. BGA bietet gute Wärmeableitung über Lötkugeln. Mit PCB-Lieferant abklären.
• High-Speed I/Os: Signalintegrität bei hohen Frequenzen → Flip-Chip BGA bevorzugt.
• PCB-Bestückung (Assembly): Lieferzeit, Fertigbarkeit, Testbarkeit – nicht jeder Hersteller beherrscht jede Technologie.

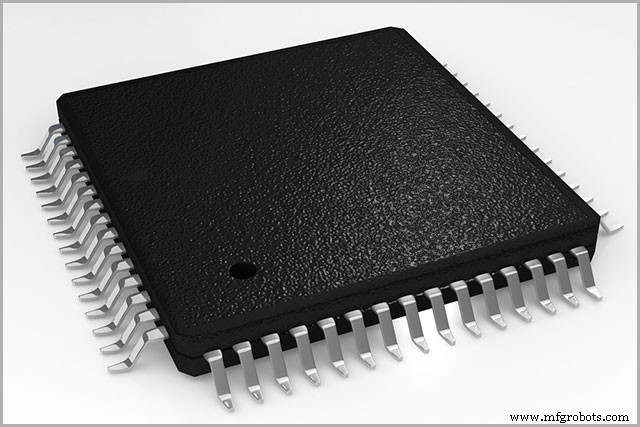

(Korrekt bestückter IC-Chip)

7. Nutzen & Vorteile von IC-Gehäusen

ICs verarbeiten Daten, speichern Informationen – ohne sie funktioniert keine Schaltung. Gehäuse schützen vor Beschädigung/Korrosion, gewährleisten Stromfluss und „spreizen“ die feinen Chip-Pads auf das grobe PCB-Raster (Fan-out).

(Ordentlich verpackte ICs)

Zusammenfassung

IC-Gehäuse sind komplexer, als man denkt. Sowohl Einsteiger als auch Profis müssen Entwicklungen im Blick behalten. Haben Sie Fragen zu Gehäusetypen oder PCBs? Kontaktieren Sie uns – wir unterstützen Sie bei fundierten Entscheidungen für elektronische Bauteile.
