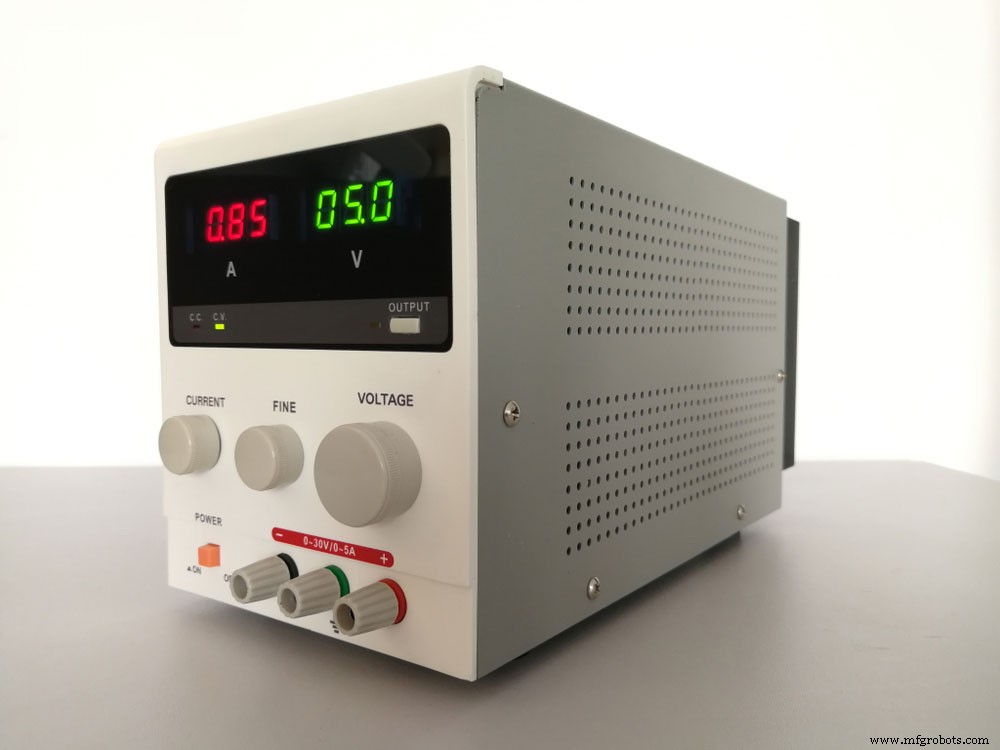

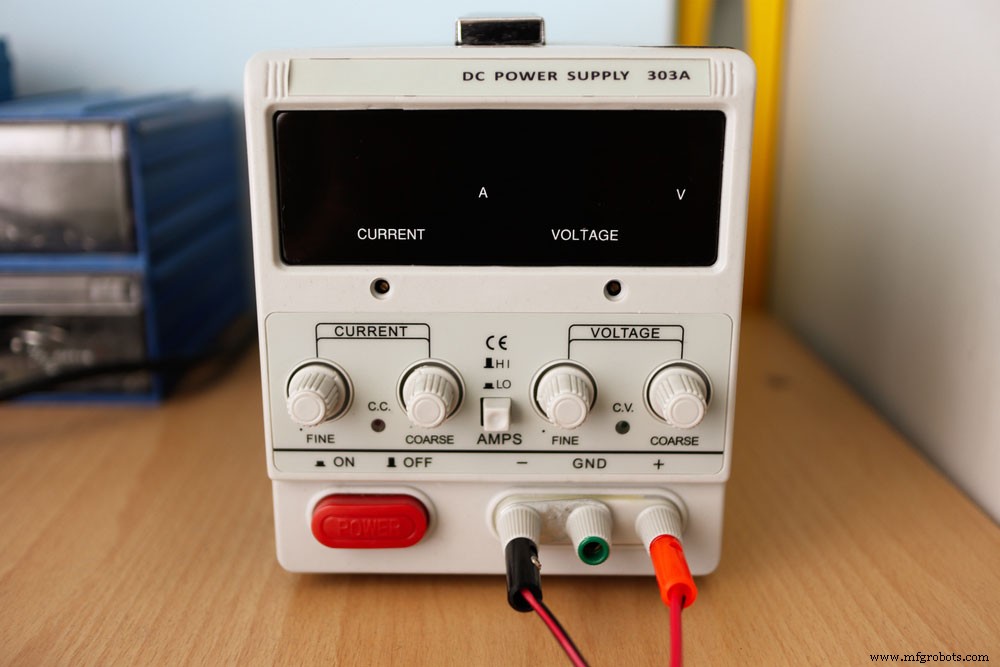

Netzteile mit einstellbarer Spannung: Funktionen, Bauanleitung und Top-Modelle

Was ist ein variables Netzteil (Labornetzteil)? Hier finden Sie die Antwort. Dieser Artikel erklärt das Konzept, zeigt einen Selbstbau und stellt die besten Geräte am Markt vor.

1. Was ist ein variables Netzteil?

Schaltnetzteil

Ein variables Netzteil ist ein Steuergerät, mit dem Elektriker die Spannungsfestigkeit eines Projekts testen. Es dient als Messinstrument, um sicherzustellen, dass das Projekt bestimmte Strom- und Spannungsbelastungen verträgt.

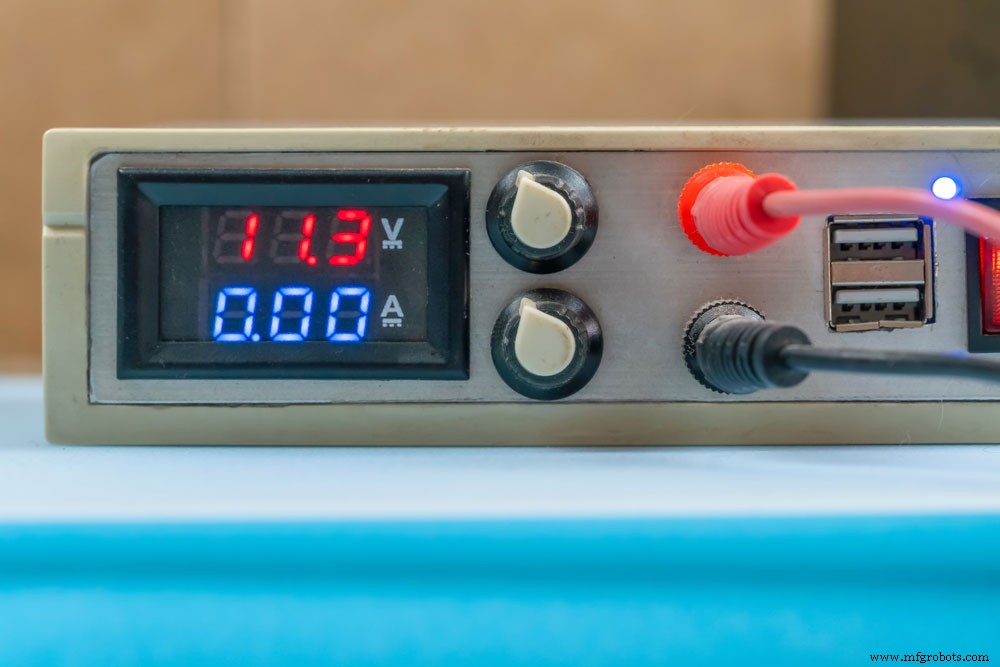

2. Selbstbau eines variablen Netzteils

Schritt 1: Bauteile beschaffen

Teileliste:

• LTC3780 DC Einstellbarer Wandler (Buck-Boost)

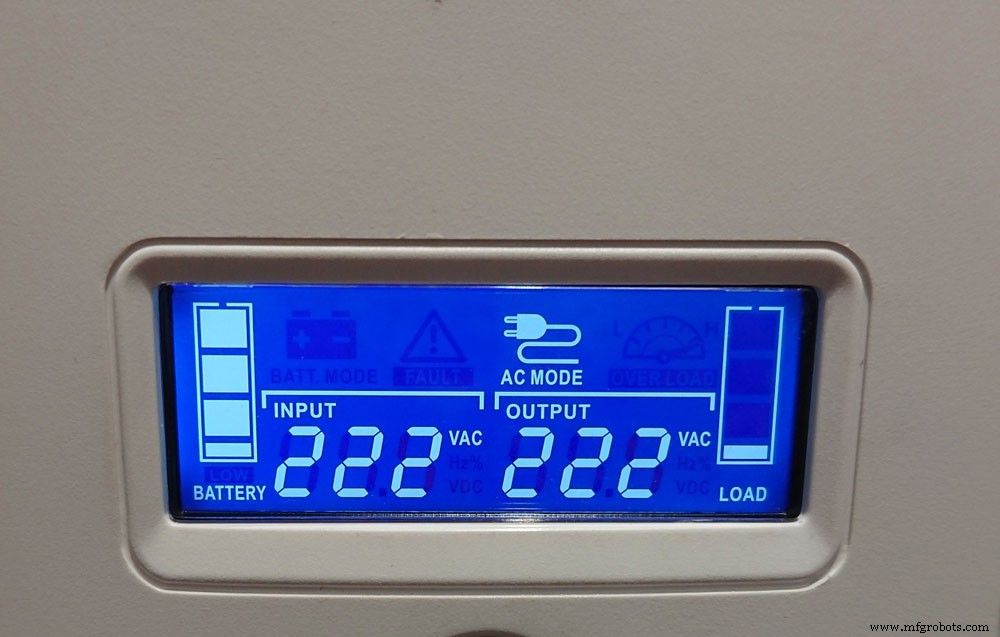

• Digitales Volt/Ampere-Messdisplay

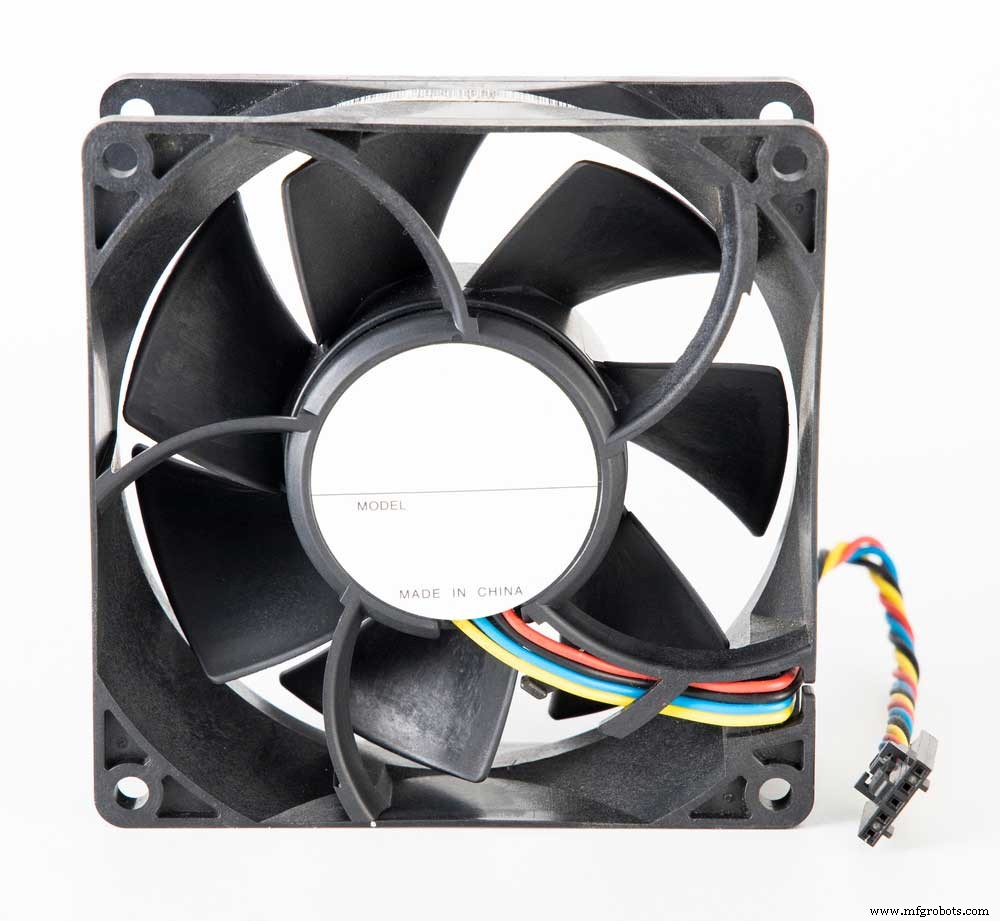

• 12 V DC Lüfter

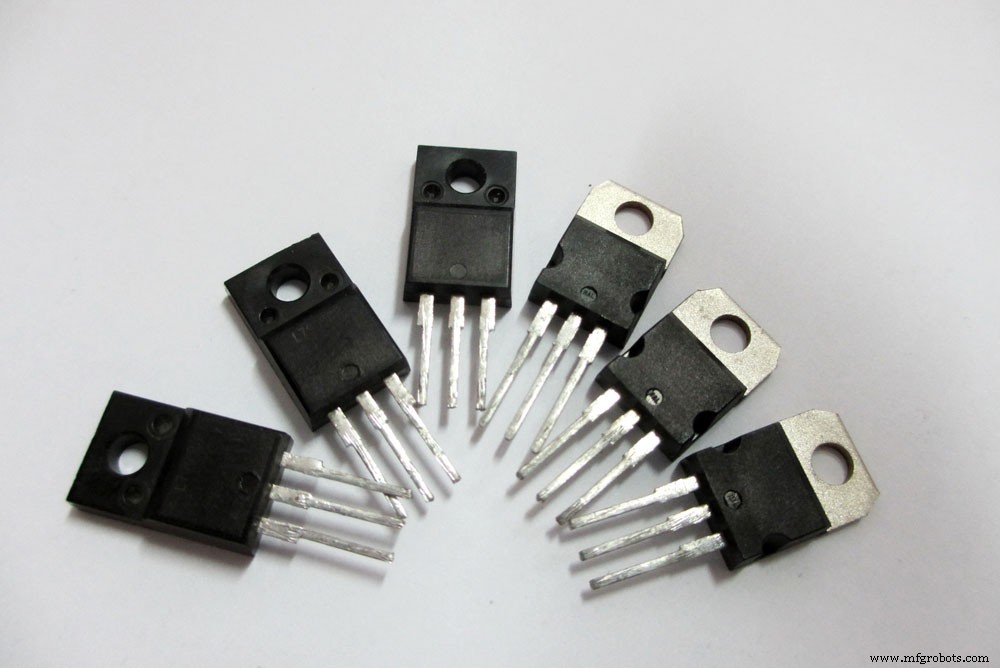

• 7805 IC (5 V Regler)

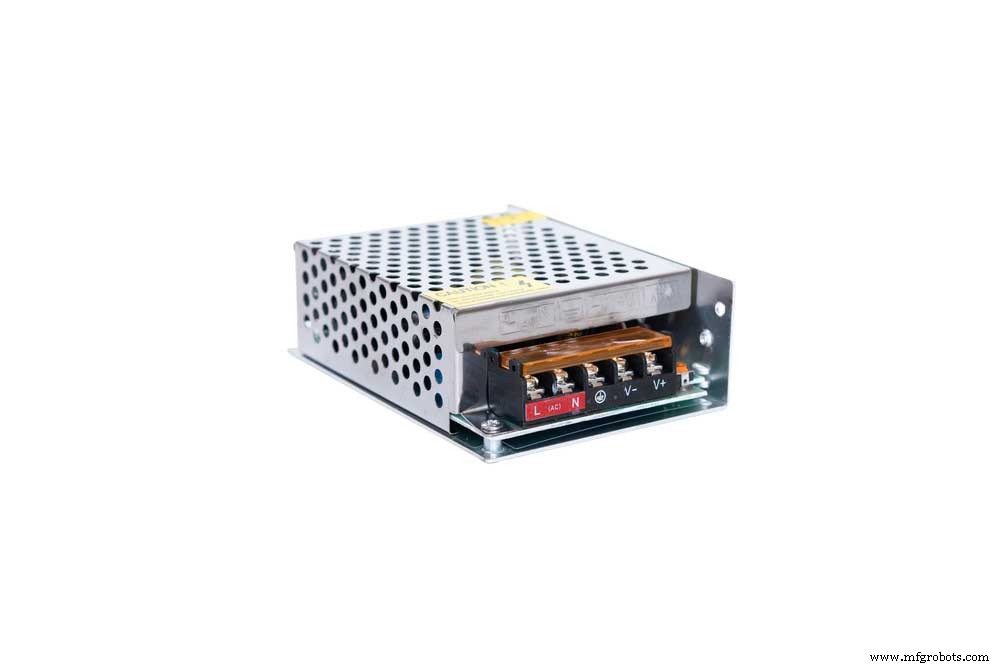

• 12 V / 3 A Netzteil

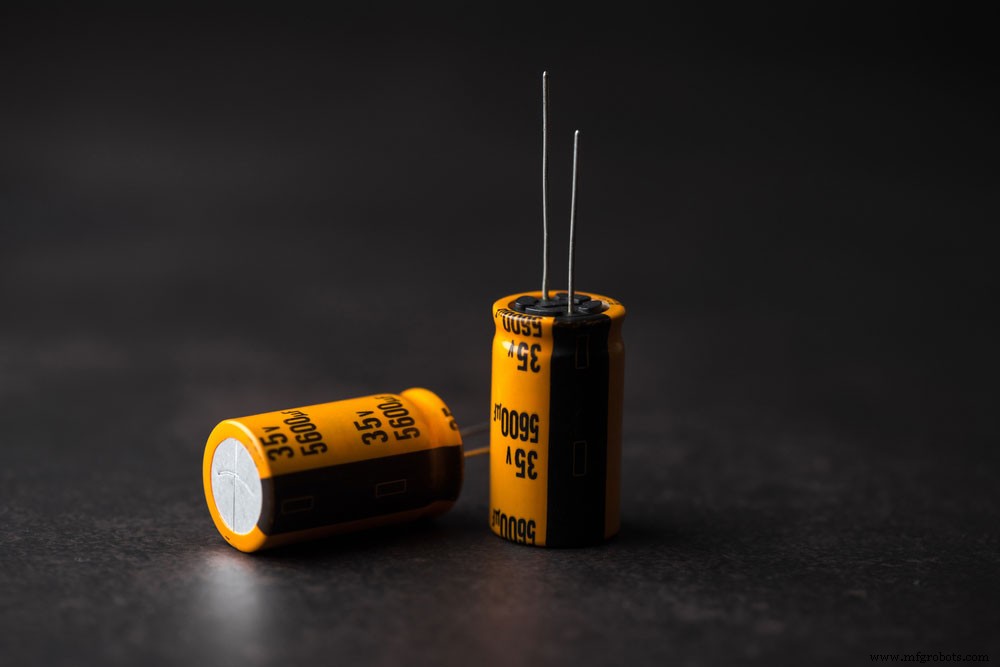

• 100 µF & 10 µF Kondensatoren

• 1N4001 / 1N4007 Gleichrichterdioden

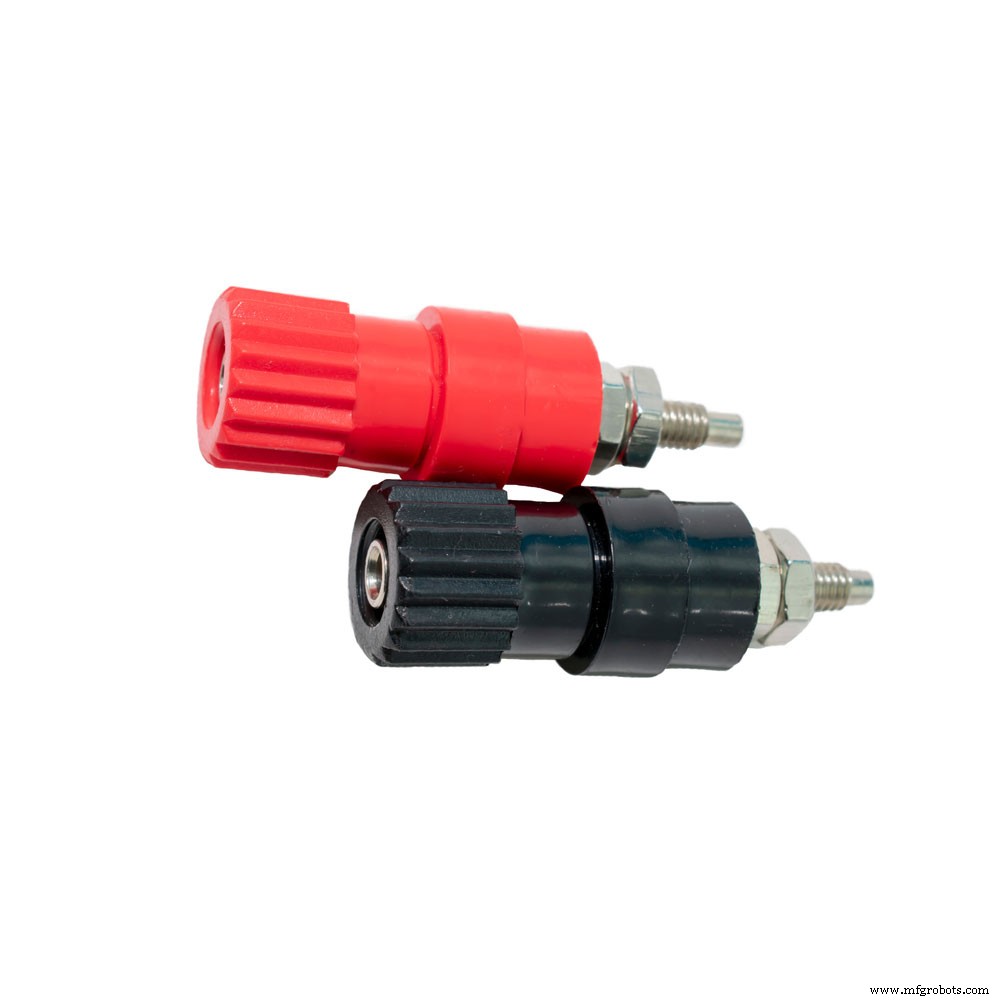

• 4-mm-Bananenbuchsen (4 Stk.)

• Drehknöpfe (2×), DC-Schalter, 2,1-mm-DC-Buchse, Kabel, Kühlkörper

• Holzblöcke, Lochrasterplatine

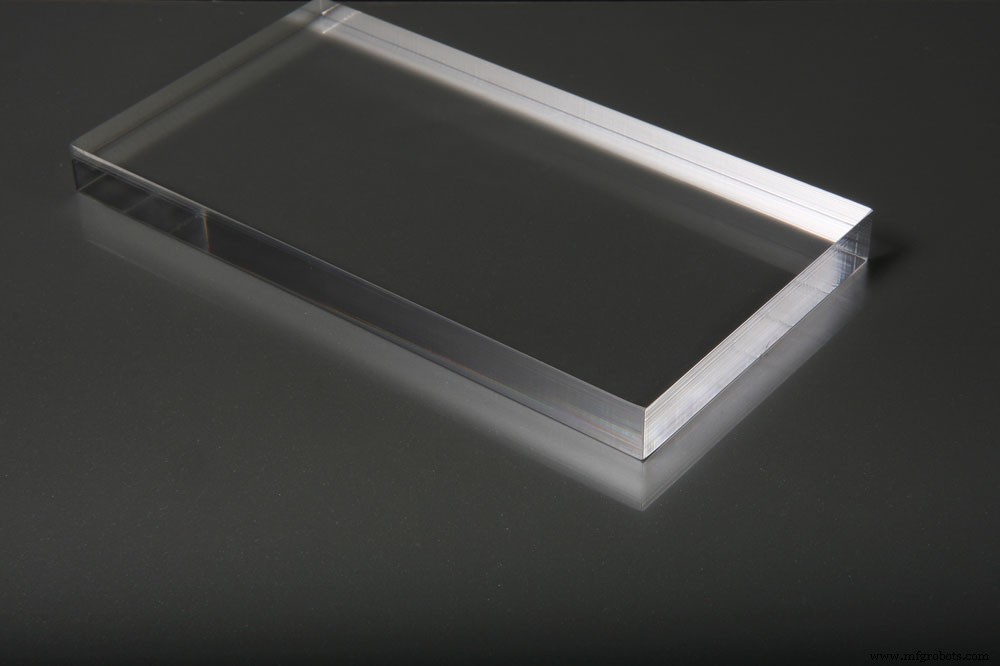

• 4-mm Acrylglasplatte

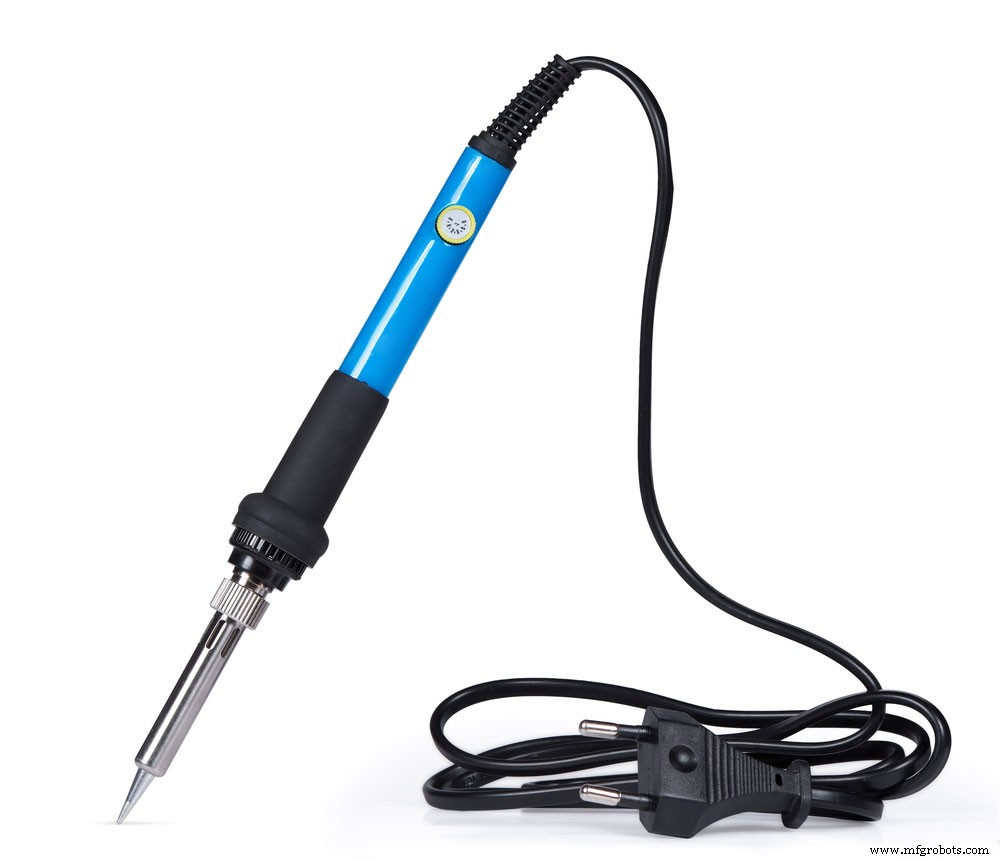

Werkzeug: Heißklebepistole, Superkleber, Schleifpapier, Minisäge, Lötkolben, Abdeckband, Bohrmaschine, Dremel, Sprühfarbe.

Schritt 2: Acrylglas zuschneiden

Acrylglasgehäuse

Acrylglas eignet sich hervorragend für das Gehäuse. Abmessen, anzeichnen, ausschneiden (Dremel/Feile für Displayausschnitt, Minisäge für Lüftungsschlitze, Bohrer für Buchsen/Schalter/Lüfter). Kanten entgraten.

Schritt 3: Teile schleifen

Schutzfolie abziehen, Acrylglas schleifen bis glatte Oberfläche.

Schritt 4: Gehäuseteile verkleben

Superkleber auf Kanten, Seitenteile an Unterteil fügen.

Schritt 5: Lackieren

Unter- und Oberteil schwarz (oder Wunschfarbe) lackieren.

Schritt 6: Befestigungsstücke anbringen

Vier gleich große Stücke für Schraubenmontage zuschneiden, mit Superkleber fixieren.

Schritt 7: Front- & Rückpanel montieren

Superkleber auf Frontpanel-Kanten, in Unterteil einsetzen, einige Minuten halten. Gleiches für Rückpanel.

Schritt 8: Bauteile einbauen

Schalter, Lüfter (verschrauben), restliche Komponenten einbauen.

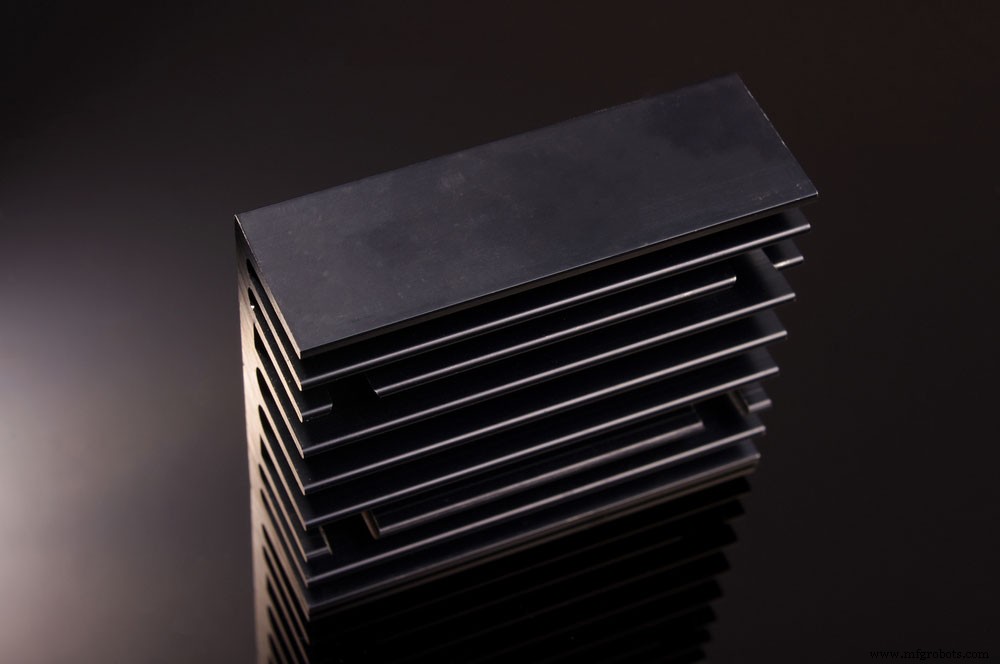

Schritt 9: Kühlkörper montieren

Zur Temperatursenkung essenziell: Löcher in Holzblock bohren, Kühlkörper verschrauben, Heißkleber auf Holzblock, Block ins Gehäuse kleben.

Schritt 10: Verdrahtung gemäß Schaltplan

Alle Komponenten nach Schaltplan verbinden.

Schritt 11: Endmontage

Oberteil mit Schrauben befestigen → Netzteil testbereit.

3. Auswahlkriterien für ein variables Netzteil

Lineare vs. Schaltregelung

Schaltnetzteile sind kleiner, bieten mehr Steuerungsfunktionen, aber lineare Netzteile sind für Labortische besser: Leistungsdichte irrelevant, Schaltnetzteile haben höheres Ausgangsrauschen.

Mehrere Ausgänge

Für parallele Versorgung mehrerer Schaltkreise getrennte Ausgänge wählen (unabhängig regelbar).

Regel-Flexibilität

Getrennte Spannungs-/Stromregler Pflicht. Feinjustierbar (Mehrgangpotentiometer). Frei einstellbare Ausgangsspannung.

Output Enable/Disable

Ausgang schaltbar ohne komplettes Abschalten – schützt Last vor Einstellfehlern.

PC-Steuerung

Automatisierung repetitiver Tests, Produktivitätssteigerung.

4. Empfohlene variable Netzteile (Community-Favoriten)

Tekpower DC Variables Netzteil

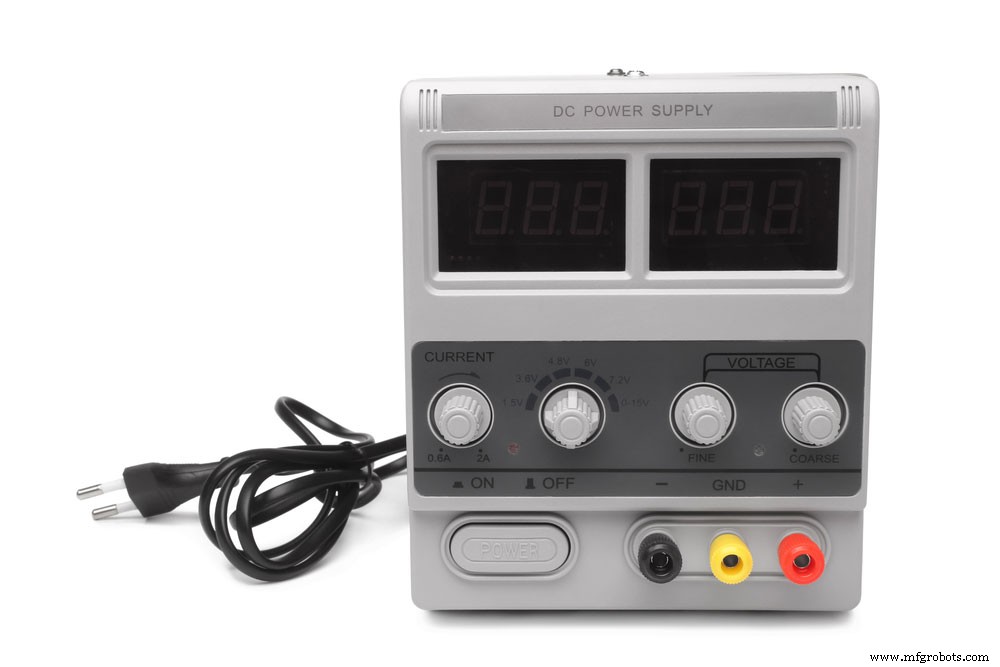

DC-Netzteil auf weißem Hintergrund

Eines der besten variablen Netzteile. 0–30 V / 0–5 A. Einstell-/Rücklesauflösung: 0,01 V / 0,001 A. Transformatorbasiertes Linearnetzteil.

Vorteile: OCP & temperaturgesteuerter Lüfter, Last-/Linienregelung, geringes Rauschen, einstellbar U/I, preiswert.

KORAD Linear-Digital Variables Netzteil

Digitales Netzteil

Einstellbar 0–30 V / 0–5 A. CV/CC-Modus, temperaturgesteuerter Lüfter, Überspannungs- & Kurzschlussschutz.

Vorteile: Langes Netzkabel, 220 V/50 Hz Eingang, USB-Anschluss, 2 Jahre Garantie, günstig.

Eventek Digitales Schaltnetzteil (Variable)

Digitales Schaltnetzteil

Günstig, 0–30 V / 0–5 A, ~90 % Wirkgrad. CV/CC mit Automatikumschaltung.

Vorteile: Preiswert, langes Netzkabel, leicht, ideal für Schulen/Trainings, 1 Jahr Garantie.

Kungber SPS305 DC Variables Netzteil

Labornetzteil

Zuverlässig & günstig. Schaltnetzteil, 0–30 V / 0–5 A (weitere Varianten: 120 V/3 A, 60 V/5 A, 30 V/10 A). 4 Drehknöpfe getrennte U/I-Einstellung. CV/CC.

Vorteile: USB-Schnittstelle, geringes Rauschen, einstellbar, bestes Preis-Leistungs-Verhältnis.

Yescom USA DC Variables Netzteil

Einstellbares DC-Netzteil

0–30 V / 0–10 A. Überspannungs-, Übertemperatur-, Stromschutz. Front: 3-stellige Volt-/Amperemeter, 4 Knöpfe für Fein-/Grobeinstellung.

Vorteile: Ausgangsripple-/Rauschunterdrückung, Mehrfachschutz, langes Netzkabel, preiswert.

Fazit

Da variable Netzteile für die meisten Projekte unverzichtbar sind, ist dieser Guide eine große Hilfe. Wählen Sie passend zu Ihren Leistungsanforderungen. Lesen Sie vor Inbetriebnahme das Handbuch. Teilen Sie den Guide gerne!
