DIY Schwimmerschalter: Kompletter Bau- & Installationsleitfaden für Wassersensoren

Was ist ein Schwimmerschalter?

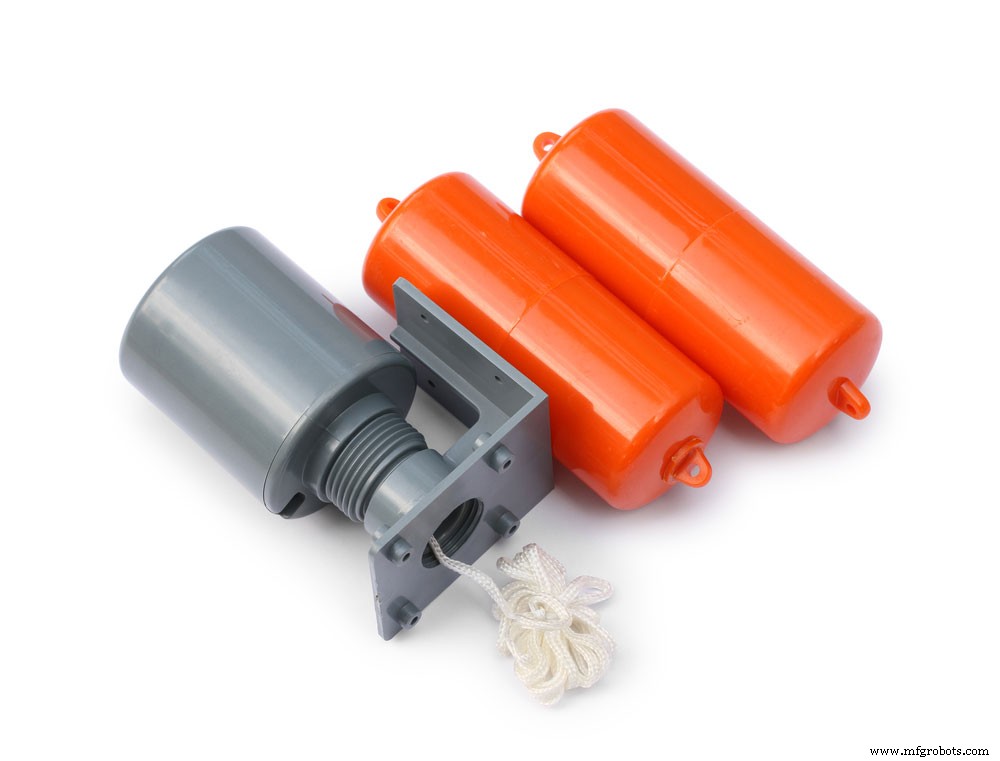

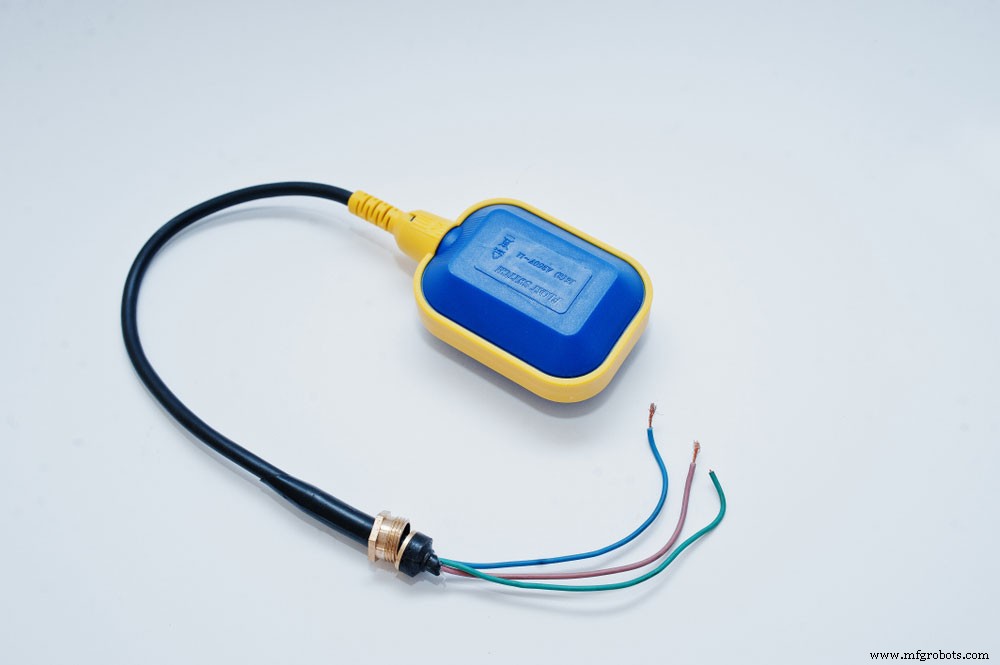

Schwimmerschalter

Ein Schwimmerschalter erkennt den Flüssigkeitsstand in einem Behälter oder Tank. Auch als Wasserstandsregler bekannt. Er schwimmt auf der Wasseroberfläche und verhält sich wie ein mechanischer Schalter bei steigendem/fallendem Pegel. Einsatz in Ventilen, Wasserpumpen, Wasseralarmen. Die meisten nutzen einen optischen Sensor mit Rückfallsicherung. Zuverlässig, kostengünstig, für diverse Flüssigkeiten geeignet.

Wie funktioniert ein Schwimmerschalter?

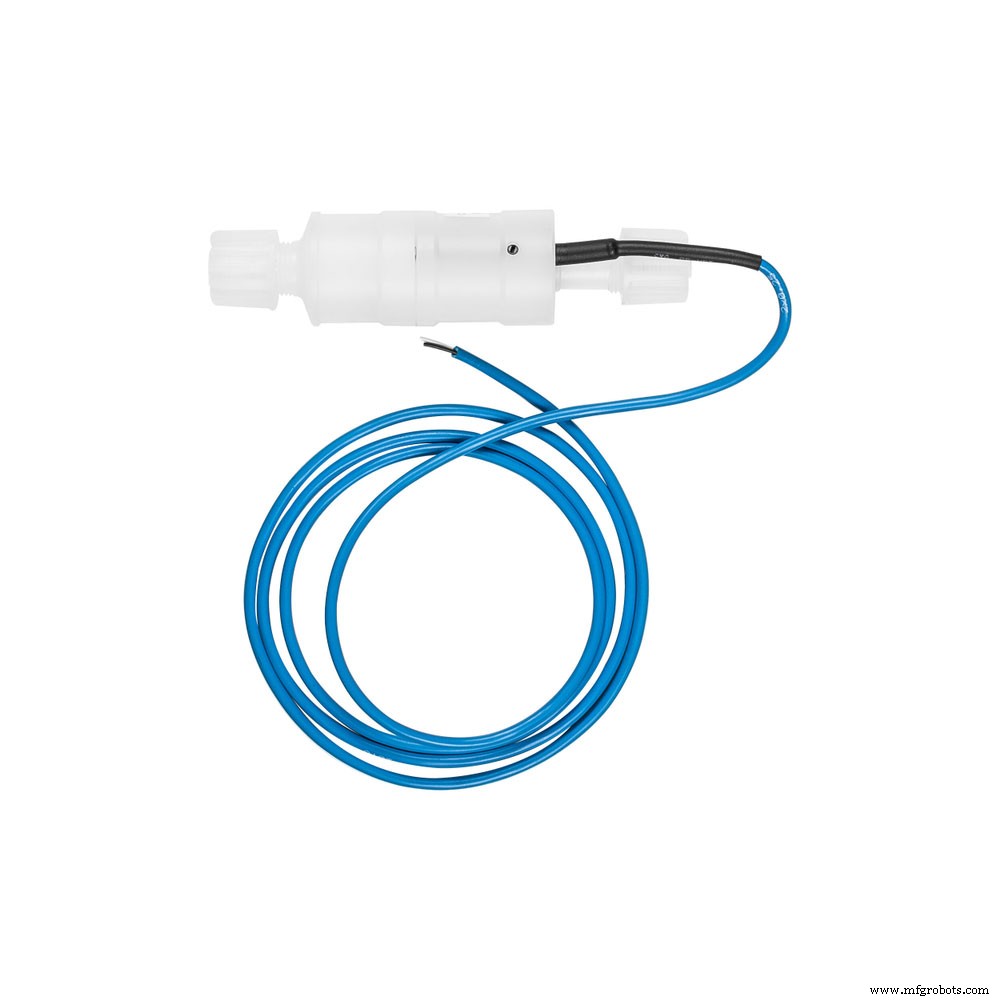

Schwimmerschalter

Hauptfunktion: Öffnen und Schließen des Stromkreises bei Pegeländerung. Die meisten sind „Normally Closed“ (Öffner) mit zwei Kabeln von oben zum Schließen des Kreises.

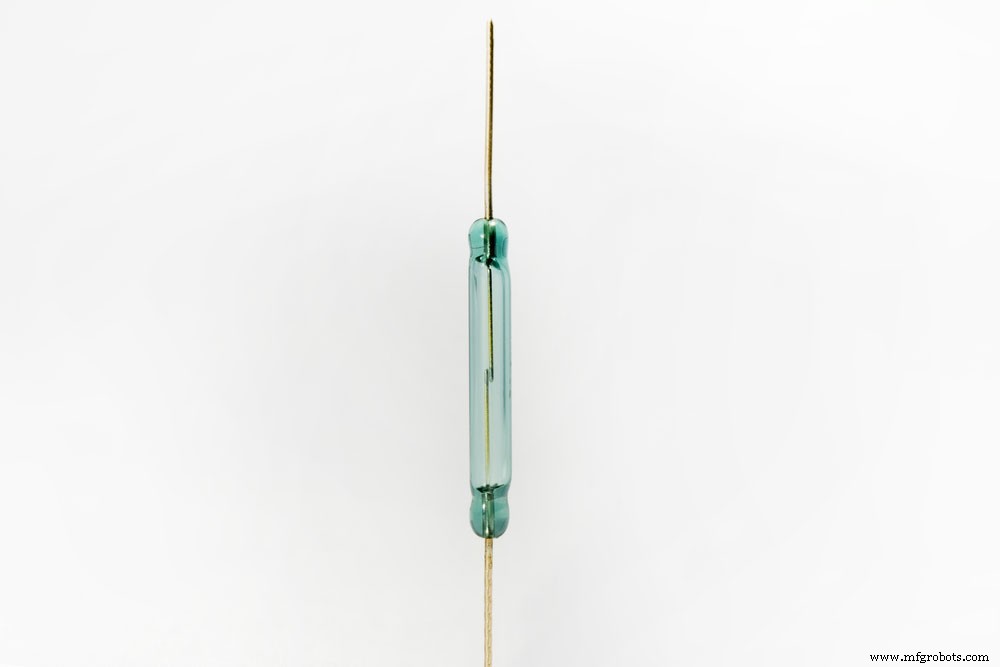

Ein magnetischer Reed-Kontakt schließt den Kreis: Zwei Kontakte in einem Glaskolben. Nähert sich der Magnet, ziehen sich die Kontakte an → Strom fließt. Entfernt sich der Magnet, fallen Kontakte auseinander → Kreis öffnet sich.

Vorteile von Schwimmerschaltern

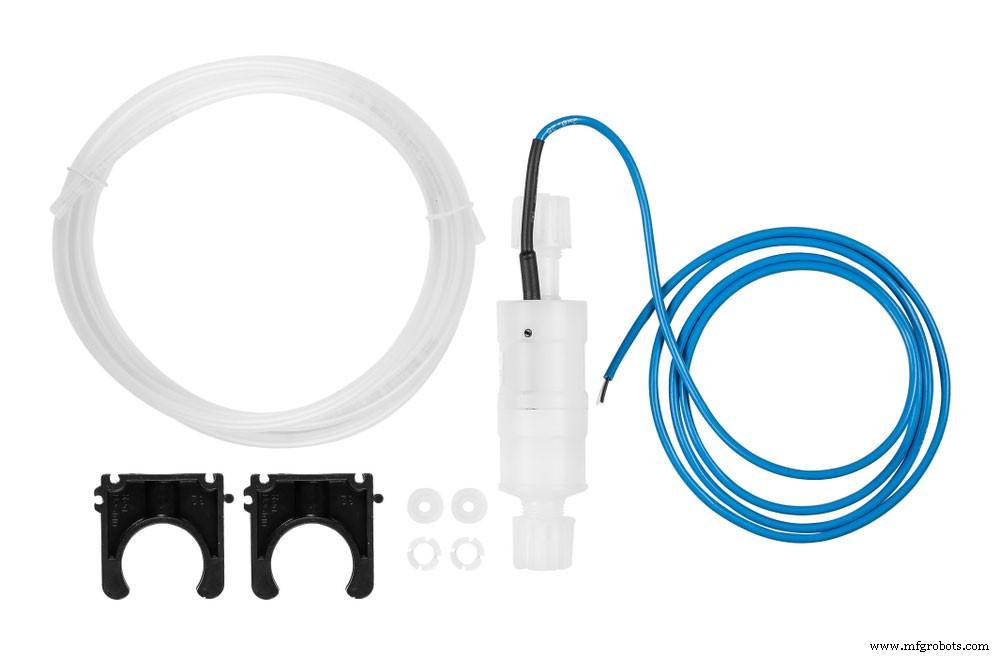

Aqua-Schwimmerschalter-Sensor

Energiesparend

In einer Welt, wo Energieverbrauch ein Hauptanliegen ist, spart der Schwimmerschalter Energie. Manuelle Wasserstandskontrolle verschwendet Wasser und Strom. Mit automatischem Regler sinkt der Stromverbrauch. Das Gerät benötigt weniger Wasser für die Steuerung.

Kostensparend

Schwimmerschalter sparen Geld durch Vermeidung von Strom- und Wasserverschwendung. Korrekte Steuerung reduziert unnötigen Verbrauch → langfristige Ersparnis.

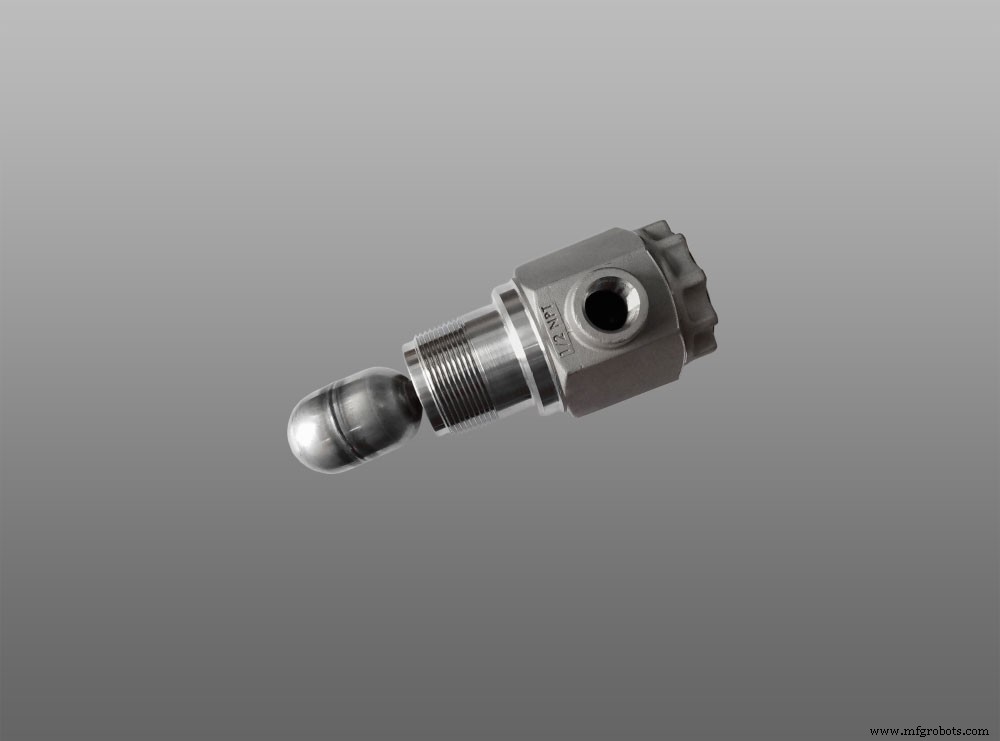

Schwimmerschalter

Automatisch

Regelt selbstständig – manuelle Kontrollschalter entfallen. Kein manuelles Prüfen des Wasserstands mehr. Wasserstand bleibt automatisch auf korrektem Niveau.

Schwimmerschalter bei Dämmerung sichtbar

Wassermaximierung

Tagsüber höherer Wasserbedarf. Schwimmerschalter maximiert Verbrauch mittags, reduziert nachts automatisch. Hält korrekten Wasserstand konstant → optimale Nutzung zu richtigen Zeiten.

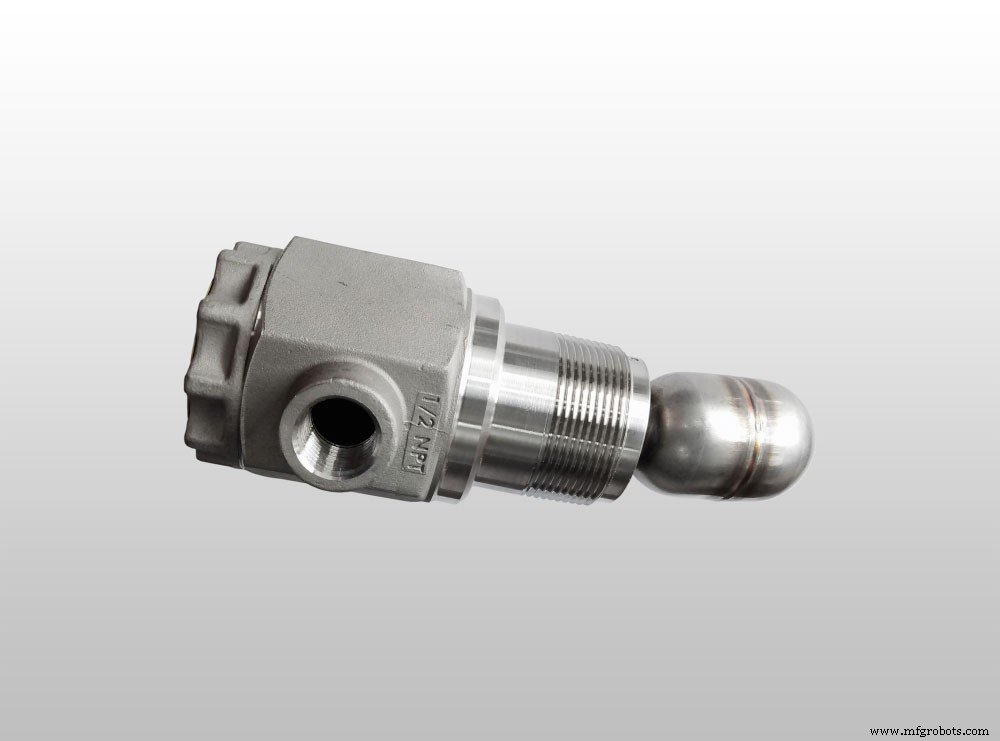

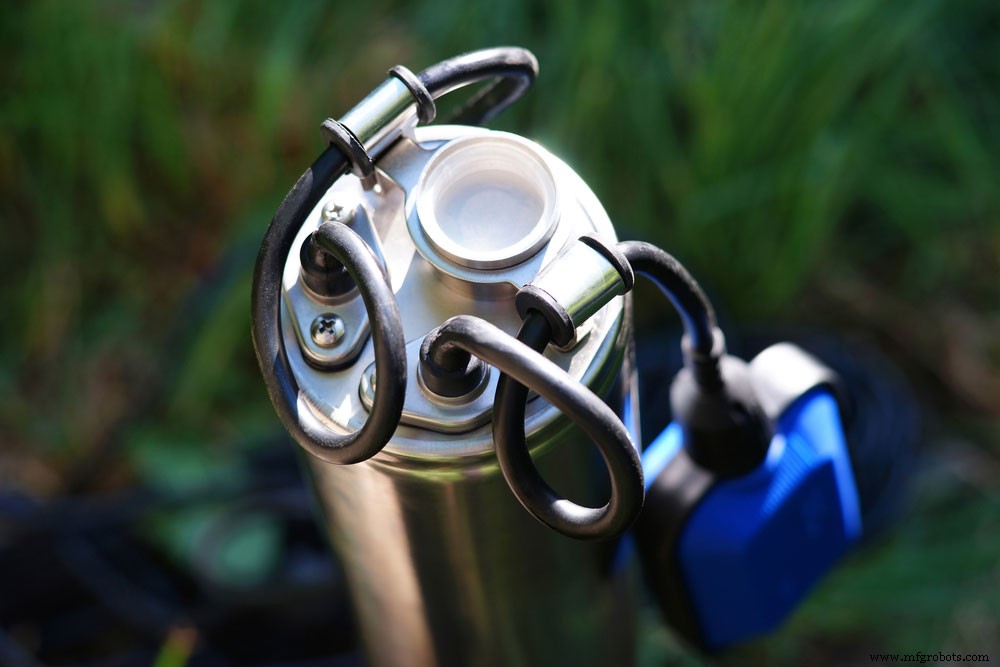

Wasser-Schwimmerschalter-Sensor für Wasserstandsregler

Selbstbau eines Schwimmerschalters

Wasser-Schwimmerschalter-Sensor

Der Bau einer Schwimmerschalter-Platine ist einfach. Benötigte Materialien und Verfahren:

Benötigte Materialien

• PVC-Rohr ½″ und ¾″ Durchmesser – Länge nach Tankhöhe
• Kunststoffring (ca. 1″ Dicke) mit Zentralbohrung > Außendurchmesser Außenrohr
• Reed-Schalter – Menge nach Anwendung
• Kupferdraht 1 mm Ø – Länge nach Tanktiefe
• Rohrschneider und Messer
• Fläschchen (ca. 1 oz) und Schraubendreher
• PVC-Kleber

Vorgehen

Flüssigkeitsstand-Schalteinheit

Schritt 1: 5″ PVC-Rohr abschneiden. Vier benachbarte Bohrungen in Rohrmitte für Schaltergehäuse.

Schritt 2: Mit Messer Schalterschlitz ausschneiden (ca. ½″ von Rohrende). Schwimmerschalter in Gehäuse durch Schlitz einsetzen. Mit PVC-Kleber abdichten.

Schwimmerschalter

Schritt 3: Zwei 3/16″-Bohrungen an gegenüberliegenden Rohrenden. Falsche Anwendung führt zu Ausfall. Zwei weitere Bohrungen an T-Stück-Enden und zwei 3/8″-Bohrungen an Auslassseite zur Montage.

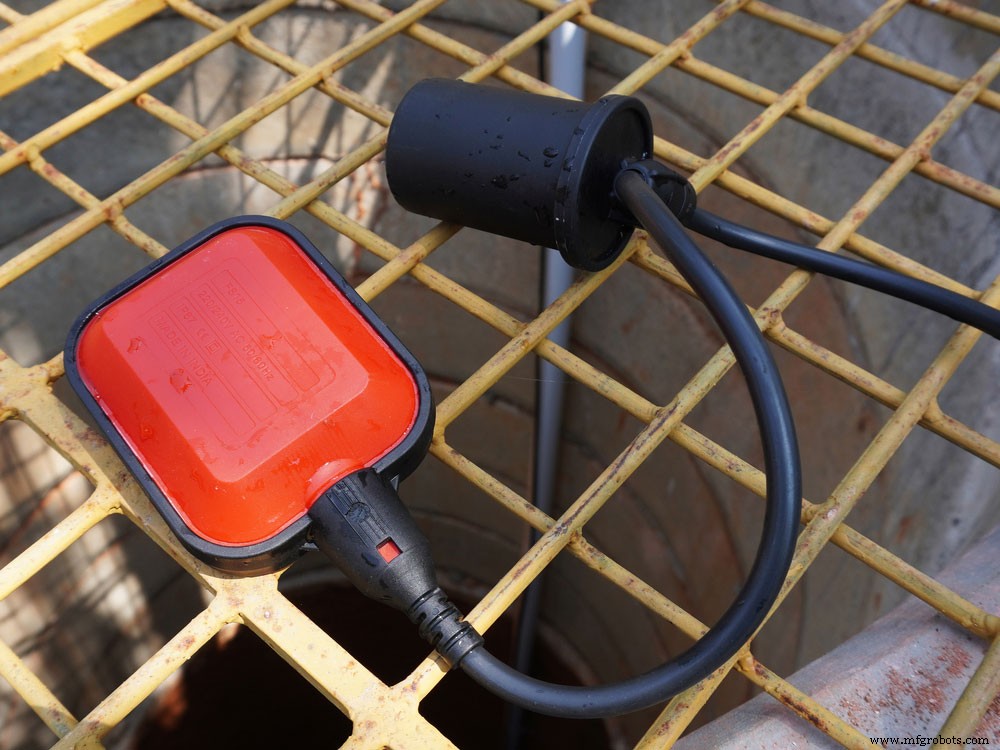

Externe Schwimmerschalter

Schritt 4: ½″ PVC-Rohr in Fläschchen einsetzen. Anderes Ende in ¾″ Wandrohr → ermöglicht leichtes Auf-/Abgleiten.

Schritt 5: T-Stück über Wasser nahe Schwimmerschalter platzieren. T-Stück an Schrankdeckel montieren (Schraubendreher, Holzschrauben). Schalterarm und PVC-T-Stück mittig ausrichten. Mit 2″ Schraube Schwimmerschalterarm am Deckel sichern. Nicht fest anziehen / überdrehen – für freie Bewegung.

FAQs

Wie verdrahtet man einen Schwimmerschalter?

1: Spannung am Schwimmerschalter ausschalten. Bei Klimaanlagen-Ablauf: Sicherung abschalten. Bei Pumpe: Pumpe vom Netz trennen.

2: Mit Abisolierzange 2/8″ Isolierung von den zwei Kabeln (Schalter & Spitzen) abziehen.

3: Ein Ende der Schalterspitze um Kabel der Stromquelle wickeln, mit Aderendhülse/Mutter sichern.

4: Anderes Ende an Lastkabel des Geräts anschließen, Mutter aufschrauben. Bei Klimaanlage: Schalterspitze um rotes Thermostatkabel wickeln. Bei Pumpe: Zweite Spitze um Kabel zum Pumpenmotor wickeln.

Wie lange hält ein Schwimmerschalter?

Keine feste Lebensdauer – hängt von Nutzung und Wartung ab. Bei korrekter Nutzung und Wartung hält er Jahre.

Warum fallen Schwimmerschalter aus?

Drei Hauptursachen:

1. Schlechte Wartung – wie jedes Gerät braucht er regelmäßige Wartung für lange Lebensdauer.
2. Falsche Auswahl für die Anwendung – ausreichend recherchieren. Richtiger Schalter für richtige Anwendung = optimale Leistung. Falsche Anwendung = Ausfall.
3. Bewegliche Teile – ohne Schmierung versagen sie. Schmutz/Partikel können Blockaden verursachen.

Ist ein Schwimmerschalter normalerweise offen oder geschlossen?

Beides möglich – hängt vom Arbeitsmechanismus der Maschine ab. Gerät kann nach beiden Prinzipien arbeiten.

Zusammenfassung

Nach dem Artikel kennen Sie alle wichtigen Aspekte der Schwimmerschalter-Schaltung. Wählen Sie den passenden Schalter für Ihre Anwendung, um Ausfälle zu vermeiden. Besuchen Sie uns für weitere Infos. Teilen Sie den Artikel gerne in sozialen Medien.
