DIY Timer erklärt: Design, Funktion und praktische Anwendungen

Verschiedene Arten von DIY-Timern dienen verschiedenen Zwecken. Trotz der Vielfalt läuft die Basis jedoch auf eine einfache Timerschaltung hinaus. So können Sie die Timerschaltung für viele Anwendungen nutzen, einschließlich Impulserzeugung und Oszillatoren.

Zudem ist das Design ziemlich geradlinig, und Sie können es in kurzer Zeit erledigen. Das bedeutet jedoch nicht, dass es einfach zu bauen ist.

Deshalb haben wir diesen Artikel erstellt – um es Ihnen leicht zu machen.

Wenn Sie also wissen müssen, wie man einen DIY-Timer baut, ist dieser Artikel für Sie; wir zeigen Ihnen, wie die Timerschaltung funktioniert und wie Sie zwei einfache DIY-Timerschaltungen bauen.

Bereit? Dann springen wir direkt hinein!

Wie funktioniert die Timerschaltung?

Wie bereits erwähnt, gibt es verschiedene Timerarten mit unterschiedlichen Anwendungen. Wir werden jedoch ausführlich über eine einfache, aber nützliche Timerschaltung sprechen, die Sie mit gewöhnlichen Potentiometern einstellen können. Hier ist ein Schaltplan der Schaltung:

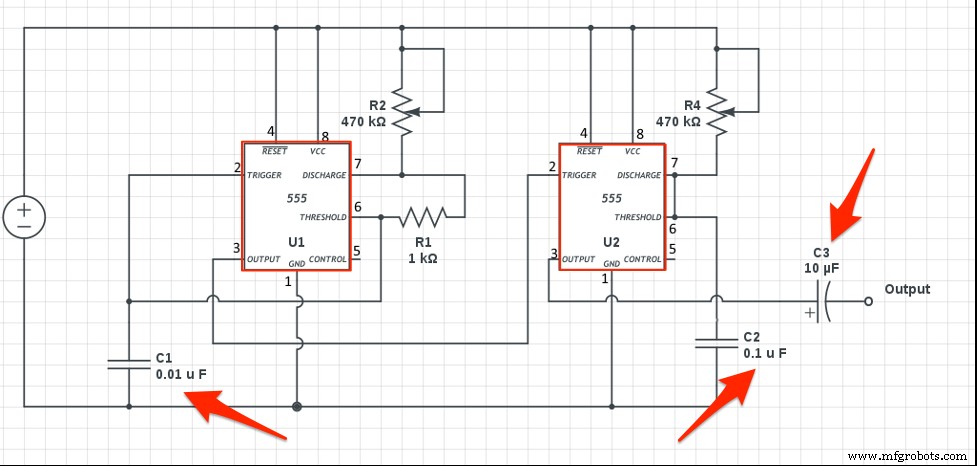

Schaltplan der DIY-Timerschaltung

Betrachtet man den obigen Schaltplan, sieht man zwei 555 Timer-ICs, die als unabhängige Timermodi eingerichtet sind.

Obwohl die Zeiteinstellungen unterschiedlich sind, ist die Konfiguration für beide 555 Timer ähnlich.

Wie funktioniert es also?

Sie können den Ausgang des oberen 555 mit dem Reset-Eingang des unteren 555 über einen Transistor koppeln. Dann können Sie so verbinden, dass der untere Timer seinen Betrieb startet, wenn der obere 555 High geht.

Damit beginnt der untere 555 seinen Countdown. Wenn der Ausgang High geht, stoppt er das Zählen, kehrt in seinen Normalzustand zurück und startet den Prozess neu.

Mit anderen Worten: Wenn der Timer des oberen 555 nicht stoppt, bleibt der untere 555 inaktiv. Sobald der obere 555 sein Timing stoppt, wird sein Ausgang High, schaltet damit die Last und aktiviert den unteren 555.

Zudem können Sie das an den oberen 555 Timer angeschlossene Potentiometer verwenden, um festzulegen, wie lange die Last eingeschaltet bleiben soll, während das an den unteren 555 angeschlossene Potentiometer bestimmt, wann die Last ausgeschaltet werden soll.

Zusätzlich können Sie das obige Schaltungsdesign mit einem Taster aufwerten – und den Timer per Knopfdruck ein-/ausschalten. Ein Vorteil des Taster-Designs ist, dass es sicherstellt, dass der Timer komplett ausgeschaltet wird, besonders bei einem Stromausfall, während die Schaltung in Betrieb ist. Es stellt auch sicher, dass wichtige Lasten wie Boiler oder Heizungen in solchen Ereignissen ausgeschaltet bleiben.

Wie baut man einen einfachen DIY Timer-Schalter?

Zuvor sagten wir, wir würden zeigen, wie man zwei einfache DIY-Timer baut.

Wir schauen uns also den Bau eines DIY-Countdown-Timers und eines DIY-Sandtimers an.

DIY Countdown-Timer

So bauen Sie einen einfachen DIY Countdown-Timer:

Schritt 1: Materialien bereitstellen

Das Erste, was Sie vor jedem Projekt tun müssen, ist, Ihre Materialien bereitzustellen.

Für den Countdown-Timer benötigen Sie folgende Materialien:

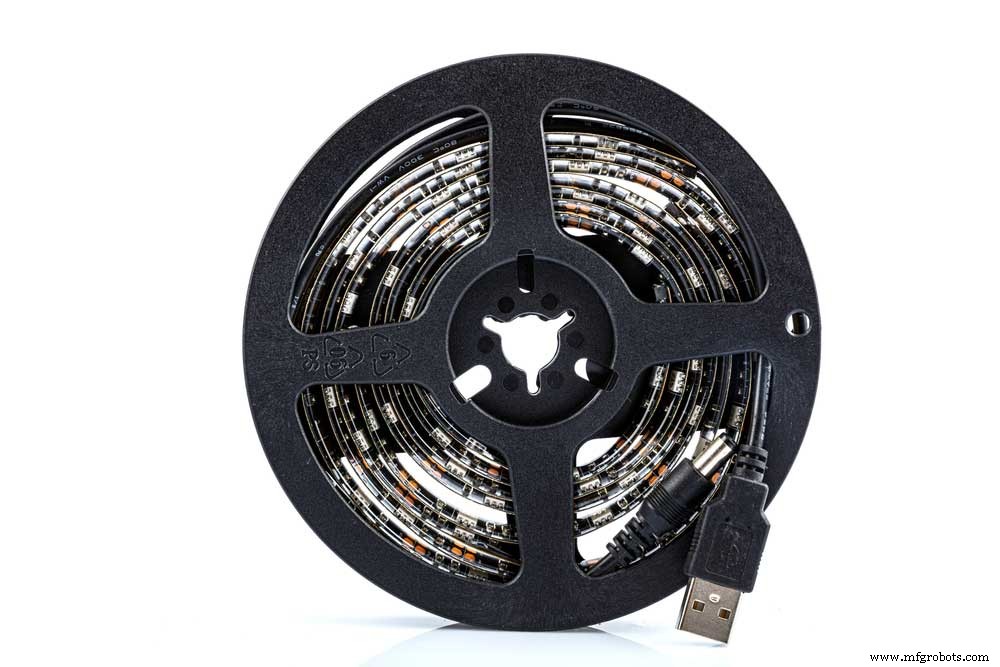

• 5V USB LED-Streifen (1 Meter)

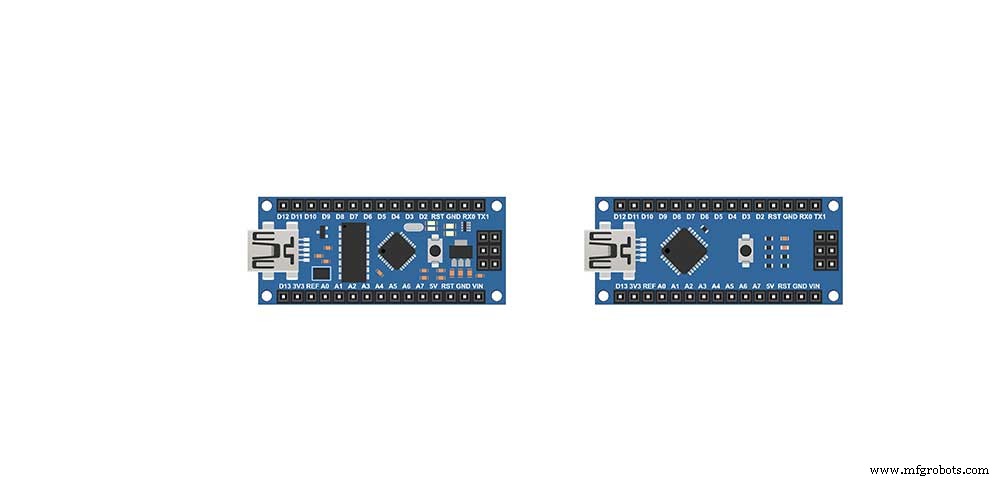

• Arduino Nano

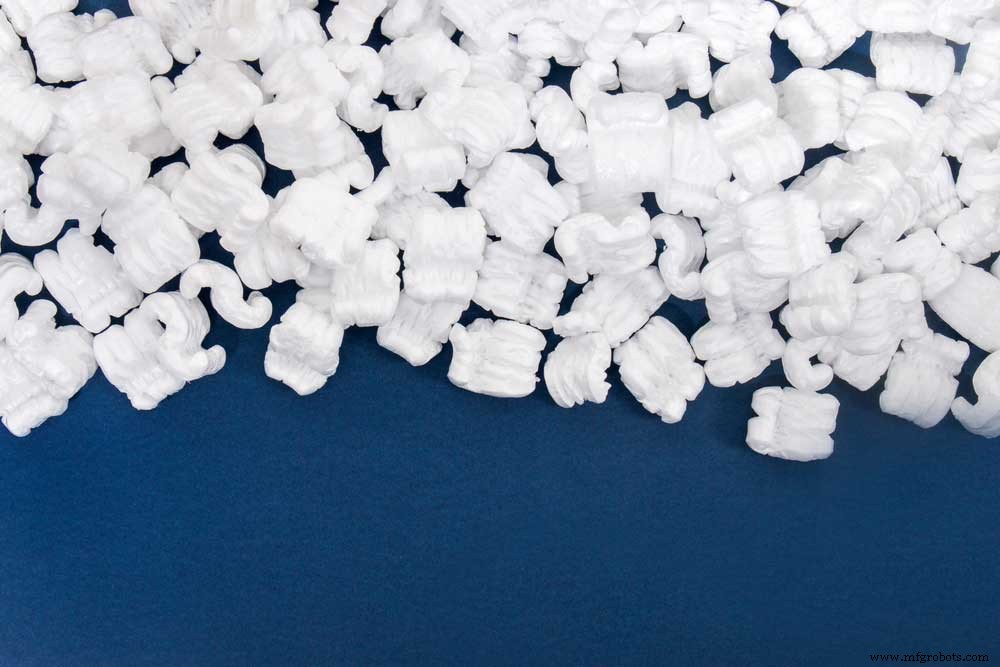

• Polystyrol-Verpackung (1 cm dick)

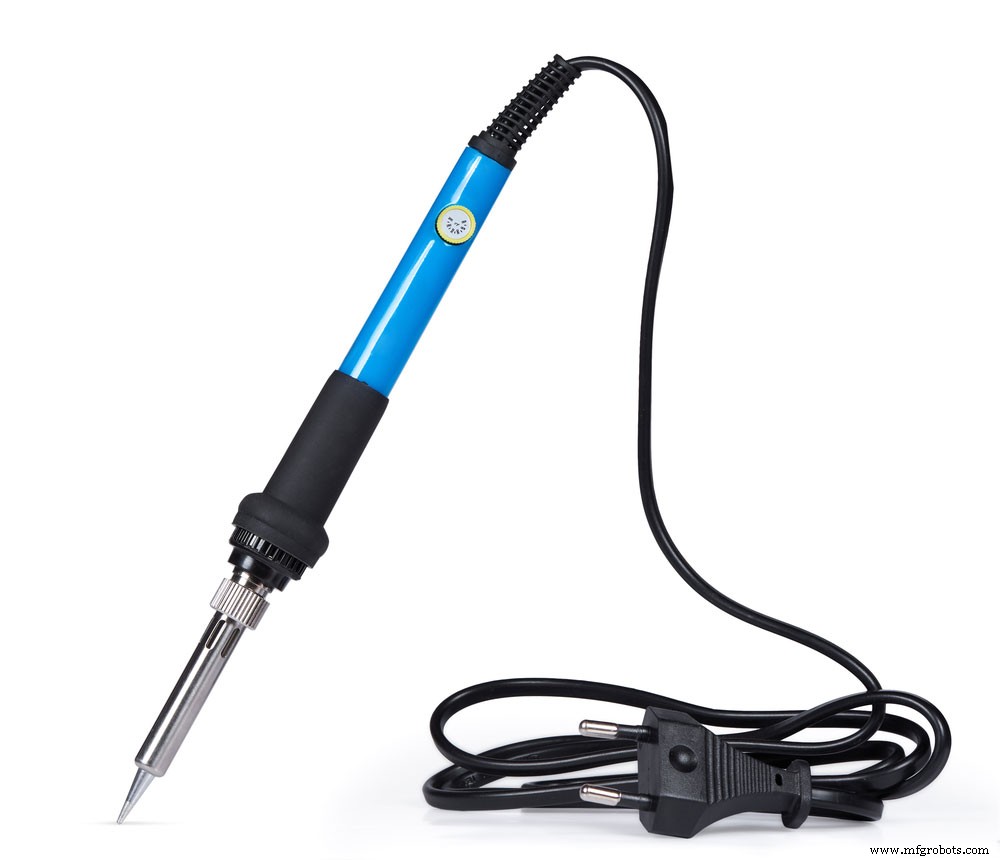

• Lötkolben

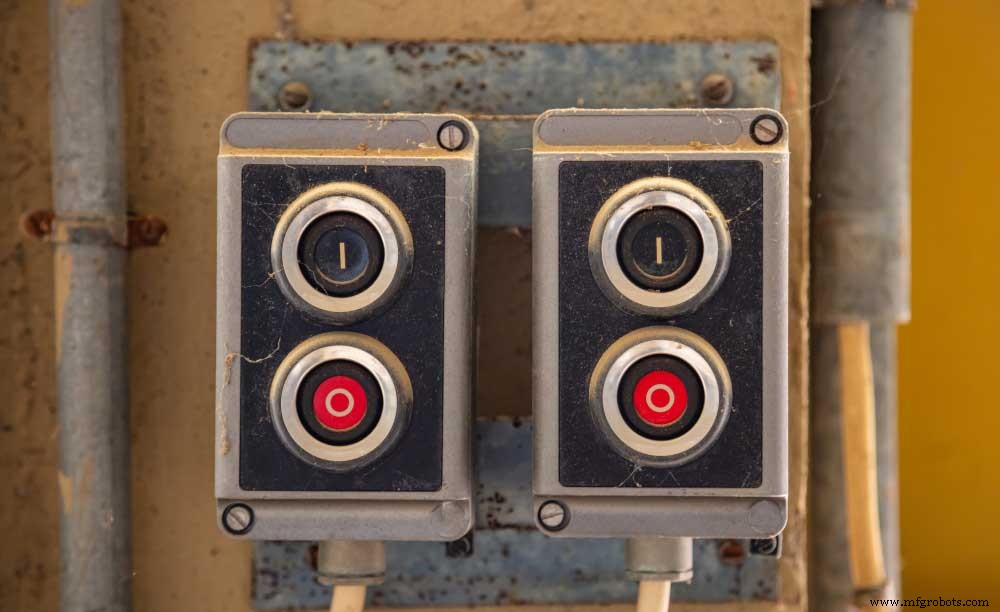

• Einpoliger Taster (doppelt Ein/Aus)

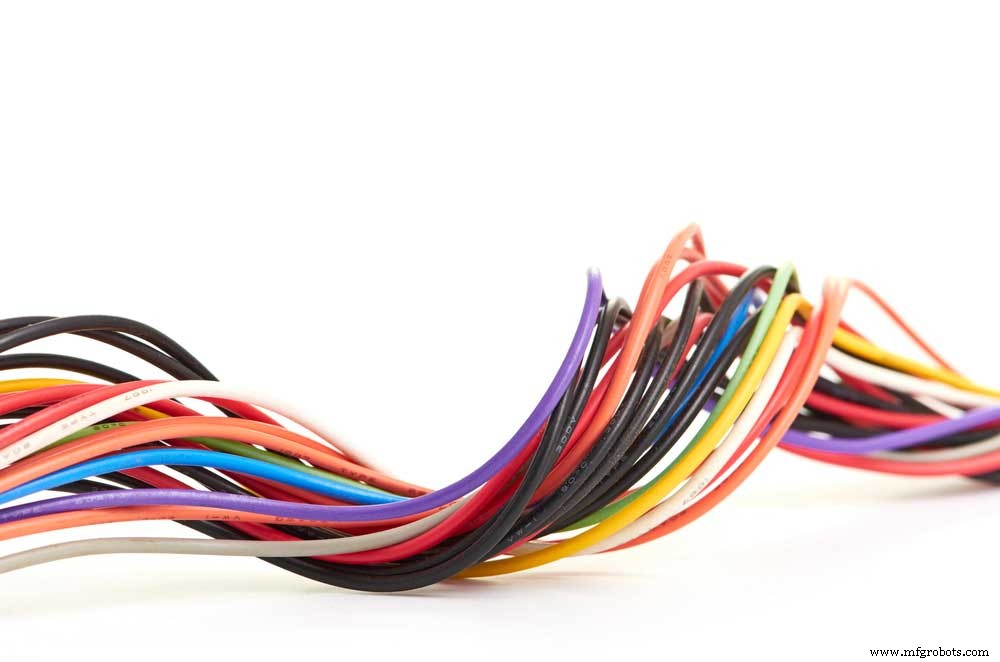

• Draht

• Zwei Bögen Pergamentpapier

• Harter Karton für Display-Rückseite

Schritt 2: Lichtleiter herstellen

Lichtleiter formen das Leuchten der LEDs. Stellen Sie also sicher, dass Sie Ihre LED-Ziffern auf einem Stück Karton anfertigen. Sie können jeden verfügbaren Digital-Schrifttyp drucken.

Danach die Teile des Displays für Ihre Polystyrol-Schablone ausschneiden. Zudem können Sie ein großes Klebeband verwenden, um das Polystyrol am Karton zu befestigen. Dann jedes Teil mit einem scharfen Messer aus dem Polystyrol ausschneiden.

Schritt 3: Basis für Ihre LEDs erstellen

Als Nächstes eine Basis für Ihr LED-Display einrichten. Sie können ein Stück Pappe oder ein anderes steifes Material verwenden. Zusätzlich den Polystyrol-Lichtleiter aus dem vorherigen Schritt verwenden, um die Positionen der LEDs auf der Basis zu markieren. Sobald dies erledigt ist, die LED-Streifen auf die Segmente kleben.

Schritt 4: Verdrahtung beginnen

Hier wird es knifflig. Zuerst müssen Sie jeden LED-Streifen an einen anderen Draht löten, der mit einem einzelnen Arduino-Pin verbunden wird.

Bestätigen Sie, dass Sie jeden Draht markieren, damit Sie nicht Stunden damit verbringen, Drähte auseinanderzuhalten. Auch der verwendete Arduino bestimmt, wie Sie die Pins mit Ihren Drähten verbinden.

Schritt 5: Polystyrol-Lichtleiter mit Kleber fixieren

Ihren Polystyrol-Lichtleiter mit Kleber an der Basis befestigen, sodass er die Verdrahtung und LEDs abdeckt. Den Diffusor hinzufügen, damit einzelne LEDs nicht sichtbar sind.

Schritt 6: Startknopf befestigen

Einen Knopf mit zwei Verbindungen verwenden. Eine Verbindung geht zum Arduino-Pin (+), die andere über einen 100 Ohm Widerstand zur Masse.

Schritt 7: Code zum Programmieren Ihres Timers verwenden

Zuletzt können Sie einen Code verwenden, um jedes Segment der erforderlichen Zahl jede Sekunde oder Minute aufleuchten zu lassen. Zudem finden Sie hier einen effizienten Code für Ihren Countdown-Timer.

DIY Sandtimer

Der DIY Sandtimer ist alte und vintage Technologie.

So bauen Sie einen einfachen DIY Sandtimer:

Schritt 1: Materialien bereitlegen

Die Komponenten für dieses Design sind leicht zu beschaffen. Sie benötigen Schnellkleber, ein kleines Plastiktuch, Sand und zwei Flaschen mit etwas, um ein Loch zu machen.

Schritt 2: Saubere Löcher in beide Deckel bohren

Als Nächstes saubere, glatte Löcher in beide Flaschendeckel bohren.

Schritt 3: Deckel mit Kleber verbinden

Kleber verwenden, um die Flaschendeckel zusammenzufügen.

Schritt 4: Trichterstück in das Loch einsetzen

Ein Stück Trichter in die Löcher einsetzen und bei diesem Schritt präzise sein.

Schritt 5: Trockenen Sand in Ihre Flasche füllen

Eine Flasche zur Hälfte mit trockenem Sand füllen, wobei der übrige Trichter verwendet wird.

Schritt 6: Verbundene Deckel auf die Flaschen setzen

Die Deckel auf die Flaschen setzen und sicherstellen, dass sie mit etwas Klebeband fest sitzen.

Fazit

Eine interessante Tatsache über die Timerschaltung ist, dass sie programmierbar ist.

Im Wesentlichen bedeutet das, Sie können einstellen, was der Timer tun soll. Darüber hinaus können Sie die Verzögerungszeiten nach Ihren persönlichen Vorlieben anpassen und Ein-/Aus-Verzögerungszeiten unabhängig voneinander festlegen. Das ist der entscheidende Teil der Timerschaltung.

Das war's! Wenn Sie Fragen haben oder mehr Informationen zu DIY-Timern wünschen, kontaktieren Sie uns gerne.
