Schallsensoren: Funktionsweise und praktische Anwendungen

Sicherheitsvorfälle, die durch Schall ausgelöst werden – von Schüssen bis zu Glasbruch – nehmen zu. Die Integration eines Schallsensors mit Videokameras kann passive Überwachung in ein aktives Bedrohungsreaktionssystem verwandeln. Durch Echtzeit-Erkennung akustischer Ereignisse kann das System Alarme auslösen, Türen verriegeln oder Behörden benachrichtigen – Reaktionszeit und potenzieller Schaden werden reduziert.

Was ist ein Schallsensor?

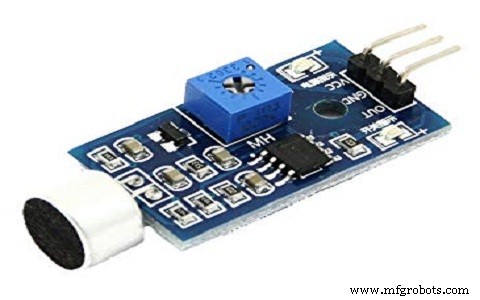

Ein Schallsensor ist ein elektronisches Modul, das akustische Schwingungen in ein elektrisches Signal umwandelt. Er wird häufig zum Auslösen von Schaltern, zur Überwachung von Umgebungslärm oder als Audio-basierter Trigger in Sicherheitssystemen eingesetzt. Viele Modelle erlauben die Einstellung der Empfindlichkeit, was sie vielseitig für leise und laute Umgebungen macht.

Der Kern des Moduls ist ein Miniaturmikrofon, das sein Signal in einen Puffer, einen Spitzenwertdetektor und einen Verstärker speist. Die verarbeitete Spannung wird dann an einen Mikrocontroller oder digitale Logik zur weiteren Aktion übergeben.

Typische Schallsensoren messen Geräuschpegel in Dezibel (dB) im 3-kHz- bis 6-kHz-Band – dem für Menschen am besten hörbaren Bereich. Android-Apps wie Dezibel-Messer können Messwerte dieser Module validieren.

Pin-Belegung

Das Modul verfügt über drei Pins:

• Pin 1 (VCC): 3,3 V – 5 V DC
• Pin 2 (GND): Masse
• Pin 3 (DO): Ausgang (analoge Spannung)

Funktionsprinzip

Ähnlich dem menschlichen Ohr nutzt der Sensor eine Membran, die mit einem Magneten und einer Spule gekoppelt ist. Wenn Schallwellen die Membran treffen, bewegt sich der Magnet relativ zur Spule und induziert einen Strom. Dieses elektrische Signal wird durch die interne Schaltung konditioniert und als Spannung ausgegeben, die die Schallintensität widerspiegelt.

Merkmale

• Intuitive Anschlussmöglichkeit – keine komplexe Schaltung nötig.
• Liefert sauberen analogen Ausgang für Mikrocontroller.
• Einfache Integration in Logikschaltungen oder digitale Wandler.

Spezifikationen

• Betriebsspannung: 3,3 V – 5 V
• Betriebsstrom: 4–5 mA
• Spannungsverstärkung: 26 dB (V=6 V, f=1 kHz)
• Mikrofonempfindlichkeit: 48–52 dB (1 kHz)
• Impedanz: 2,2 kΩ
• Frequenzgang: 16–20 kHz
• Signal-Rausch-Verhältnis: 54 dB

Anwendungen

Schallsensoren sind fester Bestandteil von DIY- und kommerziellen Projekten. In Kombination mit Arduino oder Grove-Sensor-Shield erhält ein Gerät „Ohren“, die Umgebungslärm messen oder spezifische akustische Signale detektieren können.

Häufige Einsatzfälle:

• Aktivieren von Licht oder Alarm bei Pfiff oder Klatschen.
• Absicherung von Wohnungen oder Büros mit audio-getriggerten Schlössern.
• Echtzeit-Erkennung von Schüssen oder Glasbruch.
• Spionage-Schaltungen, die auf versteckte akustische Trigger reagieren.
• Robotik, wo Schallsignale das Verhalten steuern.
• Smartphone-Apps, die Umgebungslärm protokollieren oder analysieren.
• Umgebungsgeräuscherkennung für adaptive Audiosysteme.
• Audio-Verstärker-Rückkopplungsschleifen.
• Einfache Schallpegelüberwachung (ca. dB).

Zusammenfassend ist ein Schallsensor ein kostengünstiges, zuverlässiges Modul, das akustische Ereignisse in handlungsrelevante Signale übersetzt. Sein analoger Ausgang, einfache Verdrahtung und robuste Spezifikationen machen ihn ideal für Sicherheit, Automatisierung und interaktive Projekte.
