Lötkolben selbst bauen: Komplette Anleitung für präzises Löten

Was ist ein Lötkolben?

Ein tragbarer Lötkolben verbindet zwei Metallteile durch Aufschmelzen von Lot (Zinnlegierung). Die elektrisch beheizte Spitze (bis ~430 °C) schmilzt das Lot, das beim Abkühlen eine feste, leitende Verbindung bildet. Drei Hauptlötarten: bleihaltig, bleifrei, Flussmittelkern (Flux Core). Anwendungen: Elektronik (PCB-Bestückung), Schmuck, Modellbau, Kfz-Reparatur.

Funktionsweise

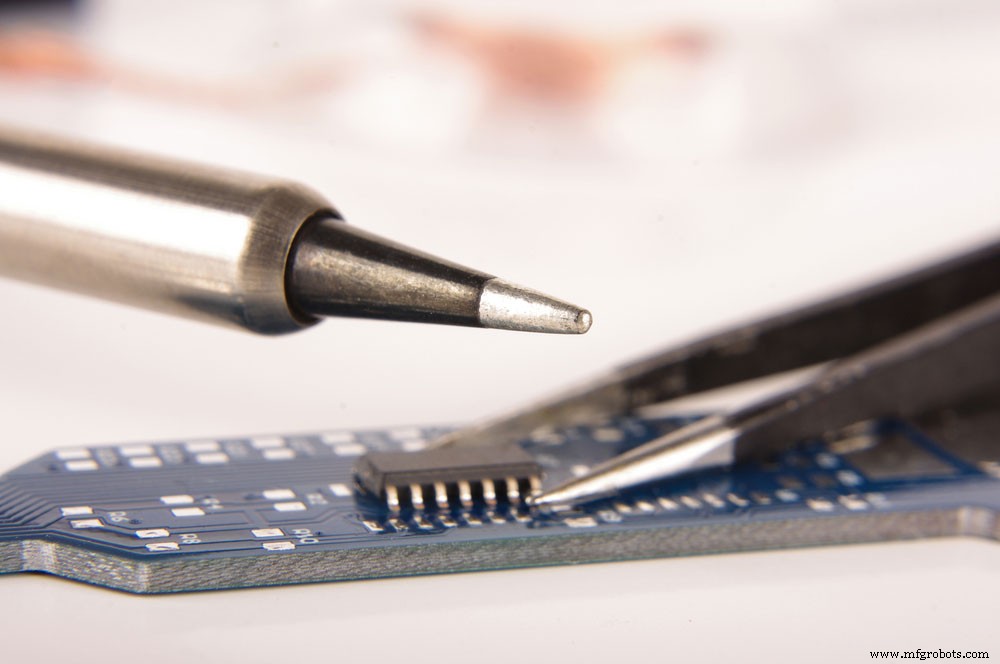

Isolierter Griff, beheizte Spitze. Strom fließt durch Widerstandsdraht (Heizelement) → Joulesche Wärme. Lot schmilzt, benetzt die Bauteile, erstarrt → mechanische & elektrische Verbindung. Entlötung mit Entlötlitze möglich. Stromversorgung: Netzteil oder Akku (hohe Kapazität für lange Laufzeit).

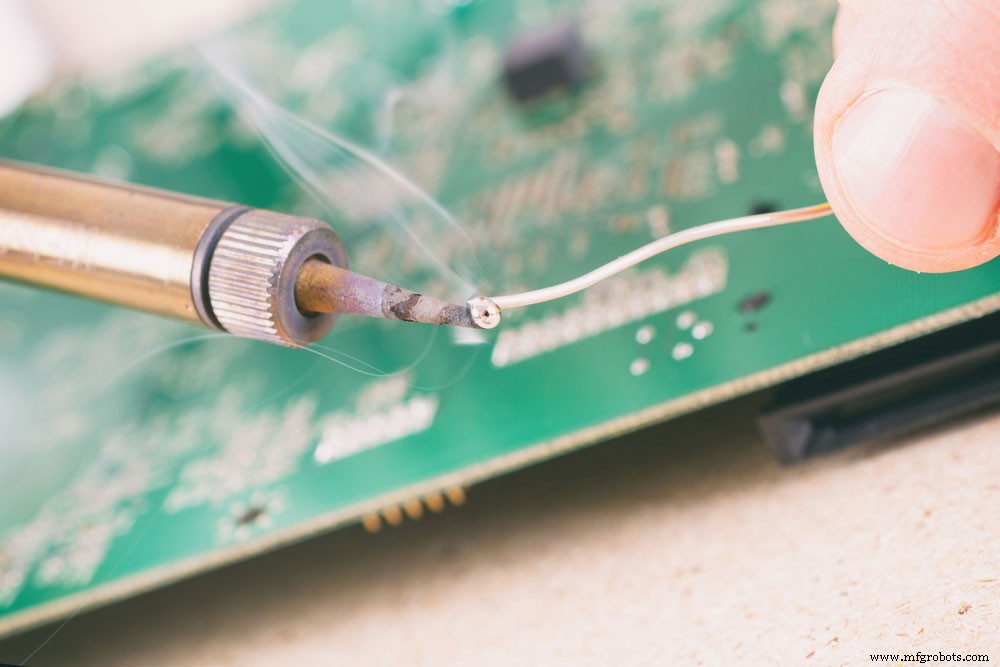

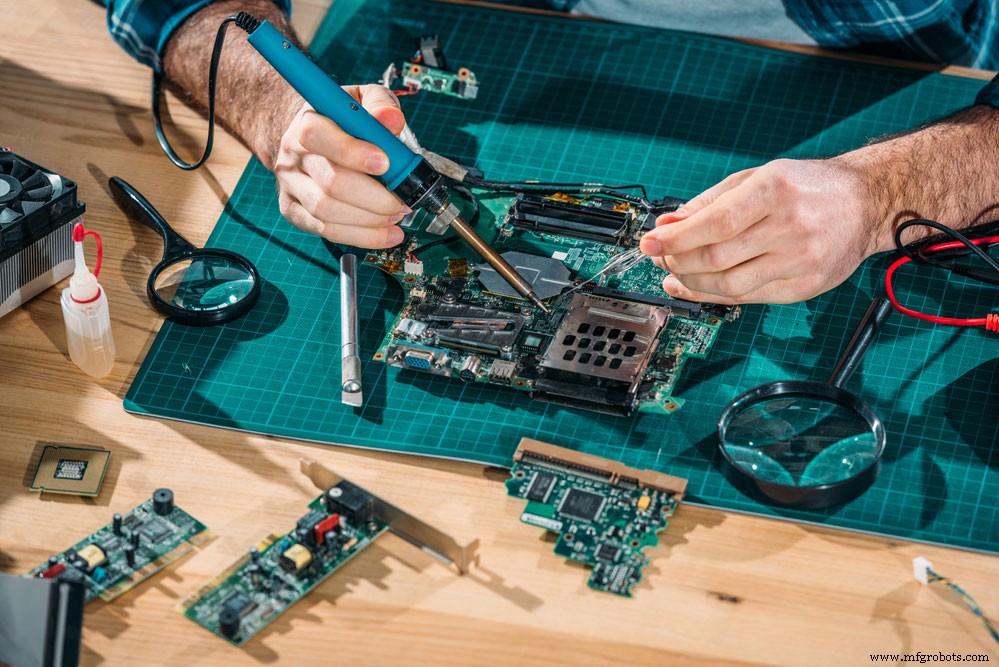

Richtiges Löten – Schritt für Schritt

1. Temperatur wählen: Nach Bauteil & Lottyp (z. B. 190 °C für bleifrei). Nicht zu heiß → Bauteilschaden.
2. Aufheizen: Spitze zwischen die zu verbindenden Teile halten (nicht das Lot direkt erhitzen!).
3. Lot anlegen: Lot an die erhitzte Stelle → schmilzt, fließt in Spalt.
4. Abkühlen: Nicht bewegen! Abkühlen lassen → glänzende, glatte, gleichmäßige Lötstelle.
5. Prüfen: Vorsichtig wackeln → fester Sitz?

DIY: Einfacher Lötkolben (12 V Batteriebetrieb)

Benötigte Materialien

• 1× 8 mm massiver Kupferstab (emailliert)

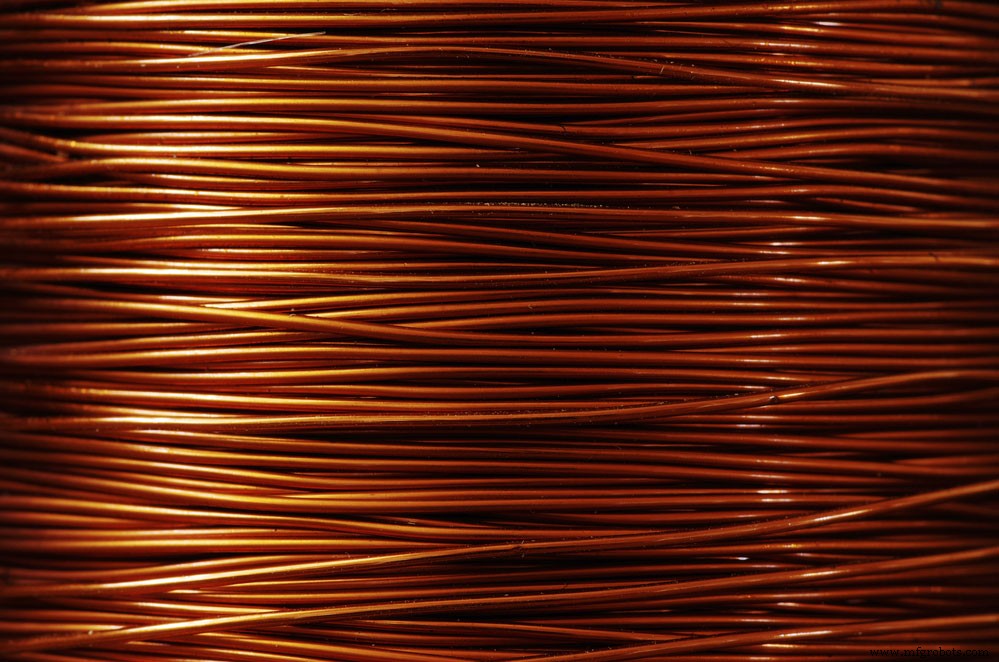

• 1× 1 mm Kupferdraht
• 1× 32 AWG Nichrome-Draht (Heizwendel)
• 1× Hitzebeständige Wellrohr-Isolierung

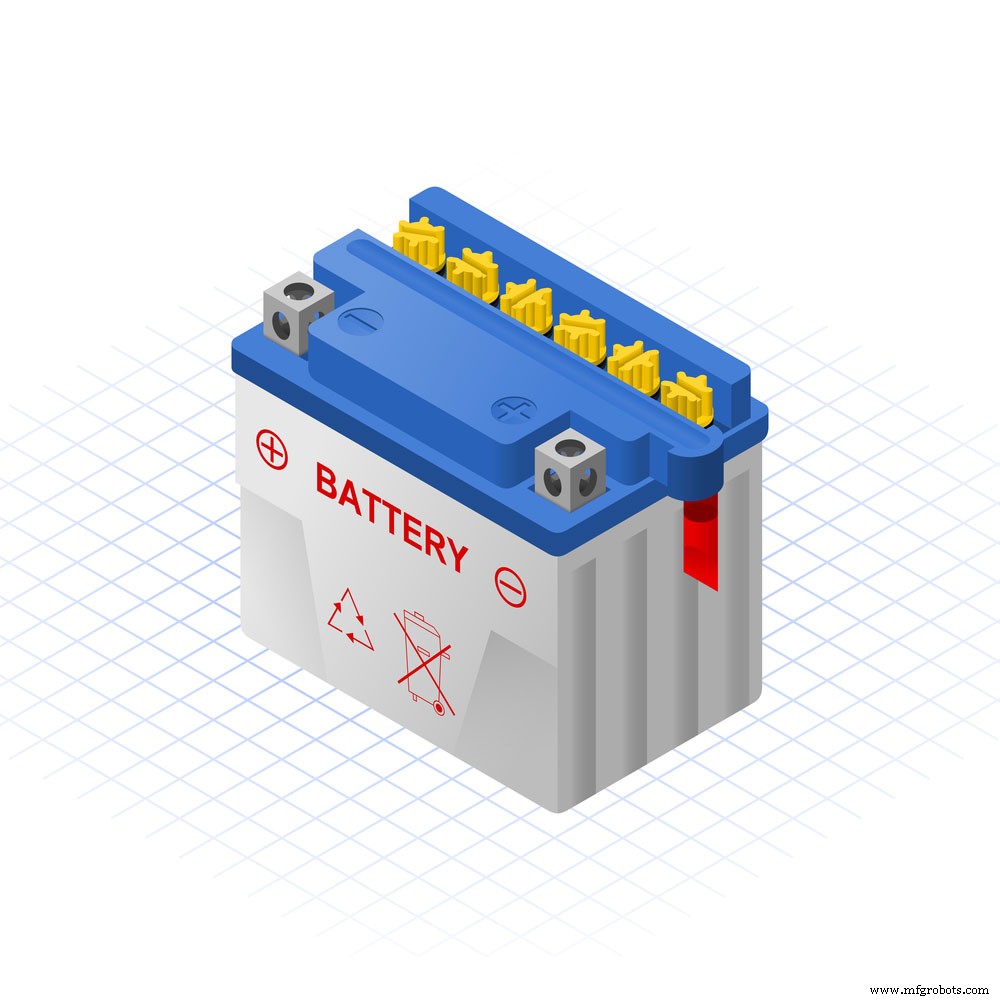

• 1× 12 V / 7 Ah Blei-Säure-Akku
• 1× 4 mm Bohrer
• 1× Taster (Ein/Aus)
• 1× Holzgriff (zylindrisch)
• 1× Feile
• 2× Krokodilklemmen mit Leitungen
• 1× Superkleber

Bauanleitung

1. Spitze formen: Kupferstange an einem Ende kegelförmig anfeilen. Hitzeschlauch über ⅓ Länge schieben, Bohrseite frei lassen.
2. Griff bohren: 8 mm Bohrung, 2 cm tief in Holzgriff. Kupferstange mit Zange fest einsetzen.
3. Heizwendel wickeln: 35 cm Nichrome-Draht über Hitzeschlauch wickeln. Enden mit 1 mm Kupferdraht verbinden.



4. Schalter anschließen: Schalter Plus → Batterieclip Plus. Schalter Minus → Kupferdraht (Heizwendel). Schalter mit Kleber am Griff fixieren.
5. Batterieclip Minus → anderes Ende Kupferdraht.
6. Krokodilklemmen an 12 V Akku anschließen, Taster drücken. Erste Minuten: Rauch (Emaille verbrennt) – normal. 1 Min warten, dann Lot an Spitze zinnen.



7. Funktionstest: Lötstelle herstellen.

Funktionsprinzip

Nichrome-Draht (NiCr) bildet Chromoxid-Schutzschicht → hält extreme Temperaturen aus. Kupferdraht leitet Wärme zur Spitze → ~430 °C.

Zusammenfassung

Ein Lötkolben ist unverzichtbar für PCB-Bestückung & Reparaturen. Drei Lottypen (bleihaltig, bleifrei, Flux Core) für verschiedene Anforderungen. DIY-Version mit Nichrome-Heizung & 12 V Akku ist günstig & mobil. Immer: Temperatur an Anwendung anpassen, Lötstelle nicht bewegen beim Abkühlen.
