Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker

Elektrische Leitungen brechen oft unbemerkt. Ohne Durchgangsprüfer ist die Fehlersuche mühsam. Die gute Nachricht: Ein Durchgangsprüfer lässt sich mit wenigen Bauteilen selbst bauen. Dieser Artikel erklärt Funktionsweise, benötigte Materialien und den Aufbau.

Was ist ein Durchgangsprüfer?

Ein Durchgangsprüfer prüft, ob ein elektrischer Leiter durchgängig ist (kein Bruch, kein hoher Widerstand). Er besteht aus einer Batterie, einer Prüfspitze und einem Krokodilklemmen-Kabel. Er erzeugt eine harmlose Prüfspannung (typ. 1,5–4,5 V). Ähnlich wie ein berührungsloser Spannungsprüfer, aber für Durchgang.

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
Test-Arbeitsplatz (PCB)

Funktionsprinzip

Zwei Prüfspitzen werden an die Messpunkte angelegt (z. B. Leiterenden, Steckdosenkontakte). Die interne Batterie speist einen kleinen Strom. Fließt Strom (Durchgang < ca. 50 Ω), signalisiert das Gerät optisch (LED) und/oder akustisch (Summer). Kein Signal = Unterbrechung.

Multimeter haben oft eine Durchgangsfunktion (Piepton bei niedrigem Widerstand).

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker

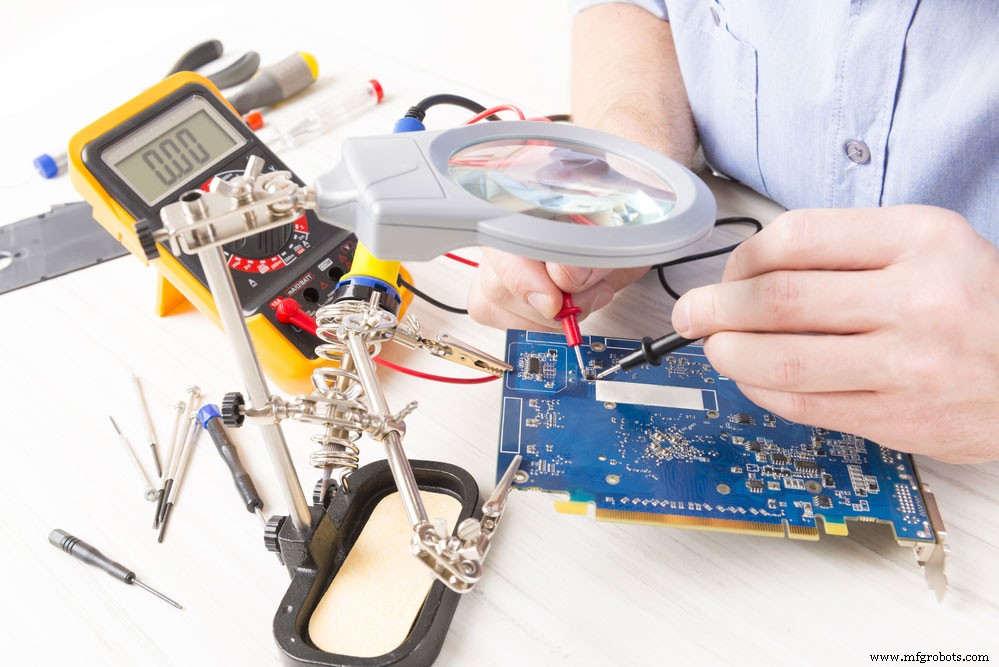

Techniker nutzt Multimeter zum Testen

Schaltplan-Interpretation

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker

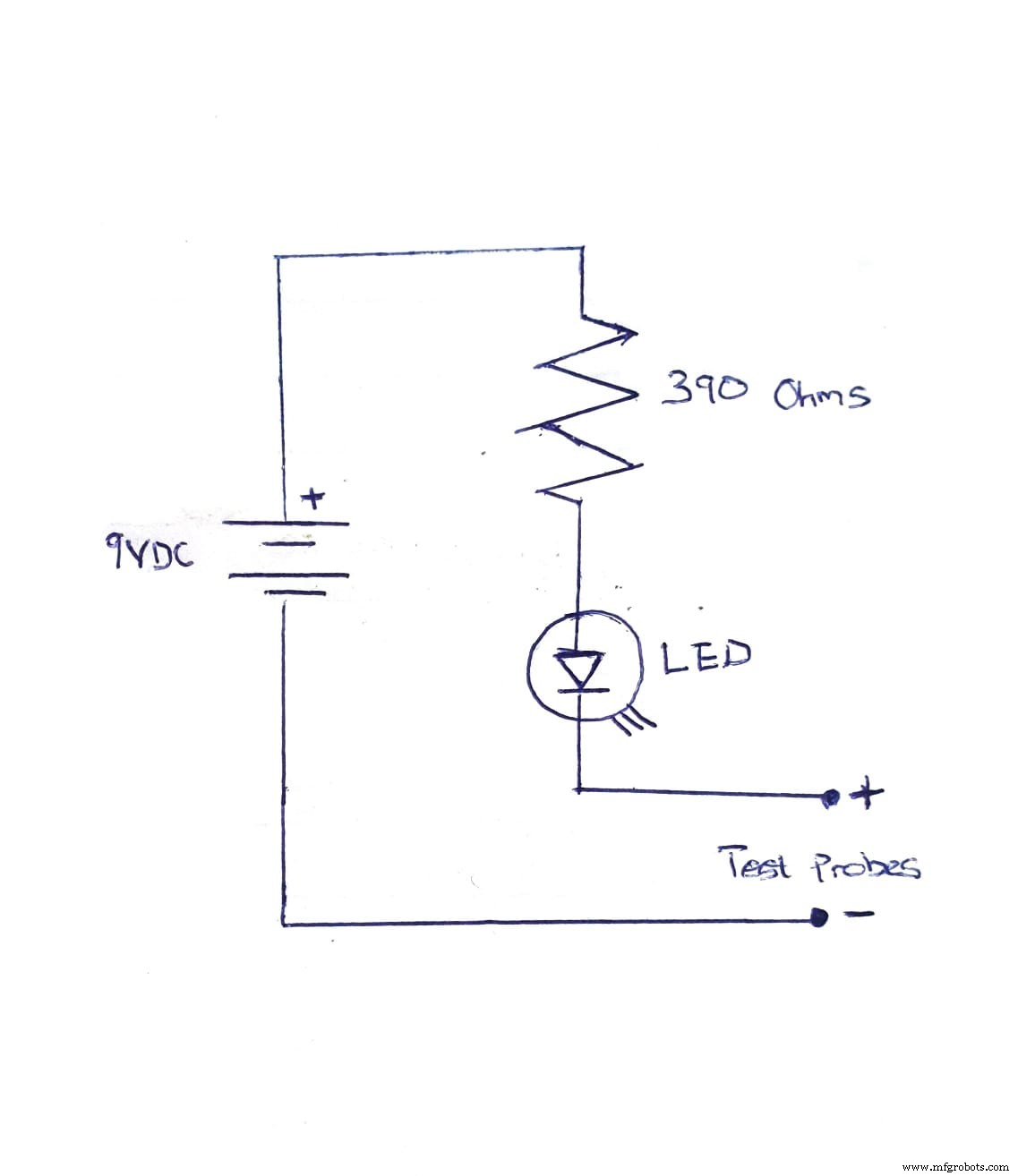

Einfacher Durchgangsprüfer (Schaltplan)

Aufbau eines LED-Durchgangsprüfers

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
Einfache Schaltung

Benötigte Bauteile

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
Krokodilklemme
Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
PCB-Bauteile

Aufbau-Schritte (auf Brotboard oder gelötet)

  1. Spannungsquelle anschließen (3–5 V).
  2. Plus-Pol → Krokodilklemme/Prüfspitze 1.
  3. Minus-Pol → 470 Ω Widerstand → Anode LED.
  4. Kathode LED → Krokodilklemme/Prüfspitze 2.

Hinweis: Der 470-Ω-Widerstand begrenzt den LED-Strom auf ca. 5–6 mA (bei 5 V), schützt die LED vor Überlast.

Durchgang prüfen – Vorgehensweise

  1. WICHTIG: Das zu prüfende Gerät / die Leitung muss spannungsfrei sein!
  2. Wahlschalter auf Durchgang (Ω / Diode / Summer-Symbol).
  3. Prüfspitzen an die Enden der Leitung / des Bauteils halten.
  4. Kurzer Test: Spitzen direkt zusammensetzen → Piepton / LED leuchtet = Gerät OK.
  5. Messung durchführen. Kein Signal = Unterbrechung.
  6. Gerät ausschalten, sicher verstauen.
Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
Durchgang testen

Mögliche Probleme & Lösungen

Sicherung / FI-Schalter löst aus

Ursache: Überlast im Stromkreis. Abhilfe: Nicht zu viele Verbraucher an einem Kreis, Last verteilen. Wiederholtes Auslösen durch ein Gerät → Gerät prüfen.

Unzureichende Stromversorgung

Batterien unter Last messen! Im Leerlauf zeigen sie oft noch Nennspannung, brechen aber unter Last ein. Batterie unter Last (mit angeschlossenem Prüfer) messen.

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
Elektronische Schaltung

Anwendungsbeispiele

Durchgangsprüfer selbst bauen: Einfache DIY-Anleitung für Elektroniker
Schaltung & Messtechnik

Wichtig: Immer spannungsfrei prüfen, sonst Fehlalarm / Gefahr.

Fazit

Drahtbrüche sind häufige, aber schwer zu findende Fehler. Ein Durchgangsprüfer ist unverzichtbar für jeden Elektroniker. Selbstbau ist einfach und lehrreich. Fragen? Kontaktieren Sie uns.
