2N3771 NPN-Leistungstransistor: Pinout, Daten, Anwendungen & Alternativen

NPN-Leistungstransistoren gehören zu den Bipolartransistoren und dienen der Verstärkung schwacher Signale sowie dem Schalten hoher Ströme. Der 2N3771 (Hersteller u. a. NTE Electronics) ist ein klassischer Vertreter für hohe Ströme im TO-3-Gehäuse. Dieser Artikel deckt Definition, Pinbelegung, Kenndaten, Ersatzteile und typische Schaltungen ab.

Was ist der 2N3771?

Der 2N3771 ist ein Silizium-NPN-Leistungstransistor im TO-3-Gehäuse (Jedec TO-3 / TO-204AA). Er ist für hohe Kollektorströme bis 30 A ausgelegt und findet sich in Netzteilen, linearen Schaltungen und Schaltanwendungen.

TO-3-Gehäuse des 2N3771

Das Gehäuse (Kollektor) dient als Kühlkörper. Lieferumfang oft mit Montagezubehör für Kühlkörperbefestigung.

Pin-Belegung (3 Pins)

• Pin 1 – Basis (B): Steuert Ein/Aus und Bias.
• Pin 2 – Kollektor (C): Lastanschluss, Stromzufuhr (Gehäuse).
• Pin 3 – Emitter (E): Masseanschluss, Stromabfluss.

Elektrische Kenndaten (Features)

• Hohe Leistung, TO-3 Metallgehäuse.
• Max. Basis-Emitter-Spannung V_BE = 5 V.
• Max. Sperrschichttemperatur T_j = 200 °C.
• Übergangsfrequenz f_T = 0,2 MHz.
• Max. Kollektor-Leistungsverlust P_C = 150 W.
• Gleichstromverstärkung h_FE = 15 – 60.
• Max. Kollektorstrom I_C = 30 A (continuous).
• Kollektor-Basis-Spannung V_CB = 50 V.
• Kollektor-Emitter-Spannung V_CE = 50 V (teilweise 40 V bei manchen Herstellern).

Ersatz / Alternativen (Cross-Reference)

NTE181, MJ14000G, 2N5685, MJ14002, 2N3771G, 2N5686, SK9134, 2N5302, MJ14000, MJ14002G, 2N5301.

Typische Anwendungen

• Kleine Verstärker (Audio, Servo)
• Induktive Lastschaltung (Relais, Motoren mit Freilaufdiode)
• Lineare Schaltnetzteile / Serienregler
• Hochstromschaltung bis 20–30 A
• Netzteil-Schaltungen (Linearregler, Treiberstufen)

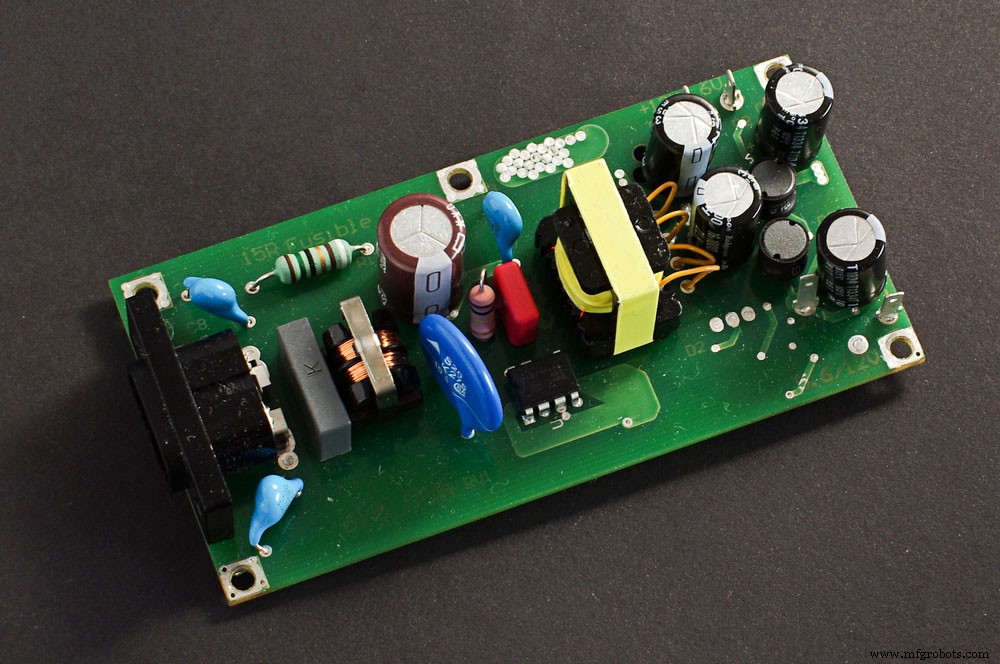

(Netzteil-Platine)

Fazit

Der 2N3771 ist ein robuster, preiswerter Hochstrom-Transistor (V_BE < 5 V, V_CE 40–50 V) für Schalt- und Linearverstärkeranwendungen. RoHS-konform, faire Preise. Bei Fragen zu Bauteilen oder Schaltungen helfen wir gerne weiter.
