78L05-Pinbelegung:Die Funktionen verstehen und verwenden

Über die 78L05-Pinbelegung sind Spannungsregler wichtige elektrische Geräte, die verhindern, dass Ihre elektronischen Schaltkreise und elektrischen Komponenten frittiert werden. Sie helfen, eine feste Spannung zu halten, obwohl sich Ausgangsimpedanz und Eingangsspannung ändern.

Dieser Artikel hilft Ihnen, die richtigen 78L05-Spannungsregleranschlüsse für Ihre Anforderungen zu lernen und zu bestimmen!

Was ist 78L05?

Der 78L05-Regler ist nicht nur ein positiver Spannungsregler, sondern gibt auch eine konstante Ausgangsspannung aus. Die Zahl „78“ auf 78L05 zeigt an, dass das Gerät eine positive Spannung liefert. Gleichzeitig bedeutet „05“ die 5-V-Konstantausgabe, die der Regler bei einer maximalen Eingangsspannung von 12 V liefert.

Die 5 V sorgen für eine konstante Stromversorgung der meisten externen Komponenten. Daher ist es in Hochstrom-Spannungsreglern für eine Vielzahl von Stromlasten enthalten.

Der Regler ist in den Gehäusetypen SO-98, TO-92 und SO-8 erhältlich. Insbesondere unterliegt der Regler einem Energieverlust in Form von Wärme. Verwenden Sie daher einen angemessenen Kühlkörper, um eine Überhitzung des IC zu mindern und zu verhindern.

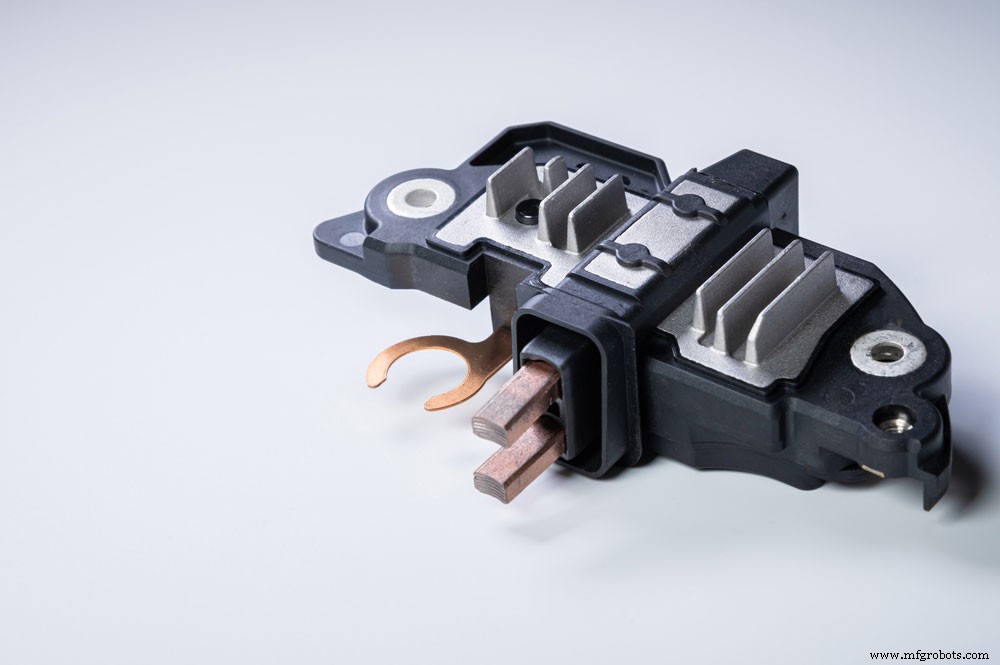

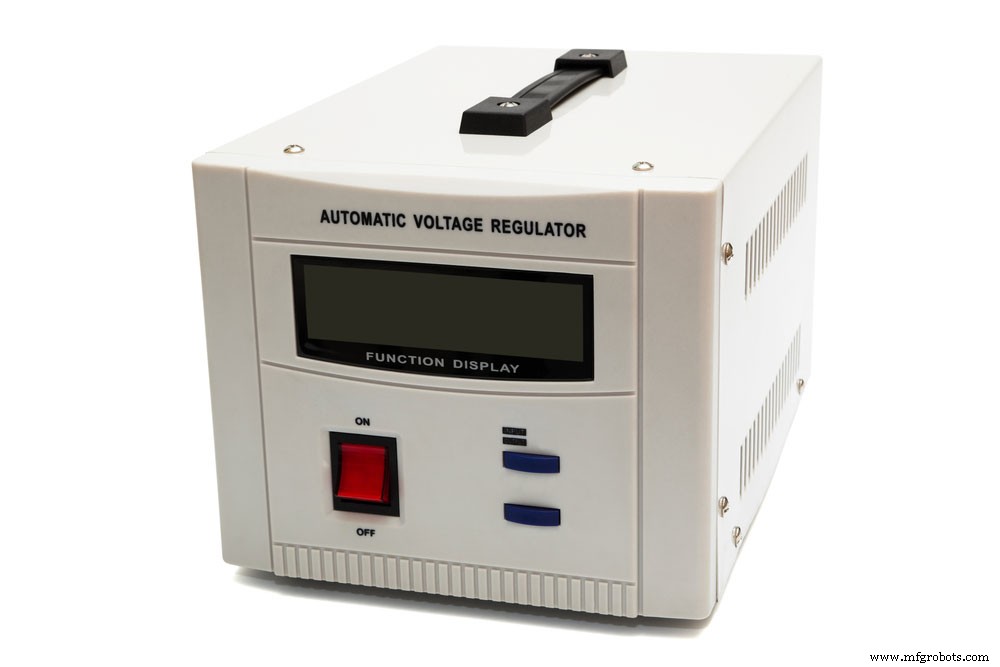

(ein automatischer Spannungsregler.)

78L05 Pin-Konfiguration

Der Spannungsregler 78L05 hat drei Pins, die unterschiedliche Funktionen erfüllen. Die folgende Liste beschreibt jeden Pin.

•  Ausgangsstift, der eine Ausgangsspannung von 5 V reguliert
•  Erdungsstift verbindet das gesamte System mit der Erde
•  Eingangsstift, der das System mit elektrischem Strom versorgt, aber mit einer ungeregelten Eingangsspannungsversorgung

78L05-Funktionen

• Erstens ist das Design dieses Reglers darauf ausgelegt, eine feste Spannung von +5 V mit einem Betriebsstrom von 5 mA auszugeben.
• Zweitens hat die variierte Eingangsspannung eine hohe Nennstromstärke, deren Maximum bei 30 V liegt. Daher erklärt dies, dass der IC einen breiten Eingangsversorgungsbereich hat.
• Drittens erzeugt der Regler einen maximalen Ausgangsstrom von 100mA und hat thermische Abschalteigenschaften.
•  Die 78L05-Versorgungsschaltkreise haben eine hohe Sperrschichttemperatur und eine Wärmeabschaltfähigkeit.
• Außerdem hat dieses elektrische Gerät einen eingebauten thermischen Überlastungsschutz und einen Kurzschlussstrombegrenzungsschutz.
• Zu guter Letzt kommt die Komponente 78L05 in einem TO-92 und anderen kleinen Gehäusen.

(Spannungsreglersymbole.)

78L05-Äquivalente

Bemerkenswerte Spannungsregler-äquivalente Geräte mit drei Anschlüssen anstelle eines 78L05 sind der LM7805 und der AMS7111.

78L05 Alternativen

Die alternativen kommerziellen Geräte, die Sie anstelle eines dreipoligen Spannungsreglers 78L05 verwenden können, sind LM317, LM7809 und LM117V33. Darüber hinaus sind der LM7806, LM7905, LM7912 und der XC6206P332MR alternative Optionen, falls erforderlich, um die elektrische Last zu tragen.

(Einstellbare Spannungsreglermodule)

78L05 Vorteil

• Perfekt für Höchstlastfunktionen.
• Verbessert die Ausgangsimpedanz.
• Löst Verteilungsprobleme und begrenzt Rauschen.

(ein Spannungsregler auf weißem Hintergrund.)

78L05-Pinbelegung:Wie verwende ich 78L05?

Verbinden Sie zuerst den Eingangspin mit der Spannung, die geregelt werden muss. Als Nächstes verbinden Sie den Erdungsstift mit der Systemmasse. Denken Sie auch daran, dass der Ausgangspin funktioniert, um eine Spannung von 5 V zu regulieren.

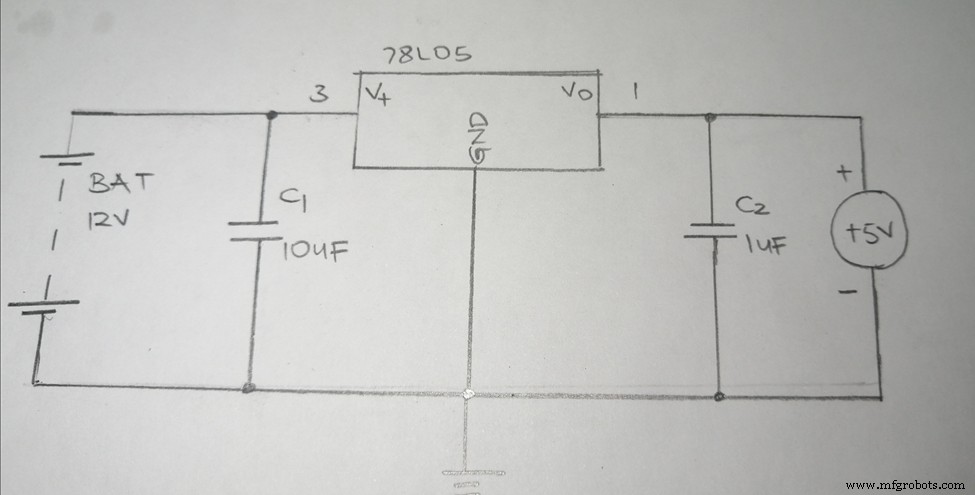

(78L05 Schaltplan.)

78L05 Pinbelegung:Schaltungserklärung

Sie müssen den Regler in einer Schaltung mit zwei Kondensatoren an beiden Enden der Schaltung aus dem Schaltungsdesign verwenden. Die Kondensatoren sind Keramikkondensatoren, die jede Art von Rauschen filtern, das die Eingangsspannung begleitet. Ein Kondensator hat den Wert 10Uf, bekannt als Eingangskondensator. Gleichzeitig ist der zweite Kondensator der Ausgangskondensator und hat einen 1Uf-Wert. Abgesehen von seinem Werteunterschied behandelt der Eingangskondensator die Probleme mit der Eingangsinduktivität. Andererseits verleiht der Ausgangskondensator der Schaltung Stabilität.

(Spannungsregler für Kfz-Relais.)

Dennoch verfügt dieser beliebte Spannungsregler über eine Funktion, die aktiviert wird, wenn die Schaltkreistemperatur höher als die Sperrschichttemperatur ist. Diese spezielle Funktion bietet eine besondere Schaltungsschutzfunktion.

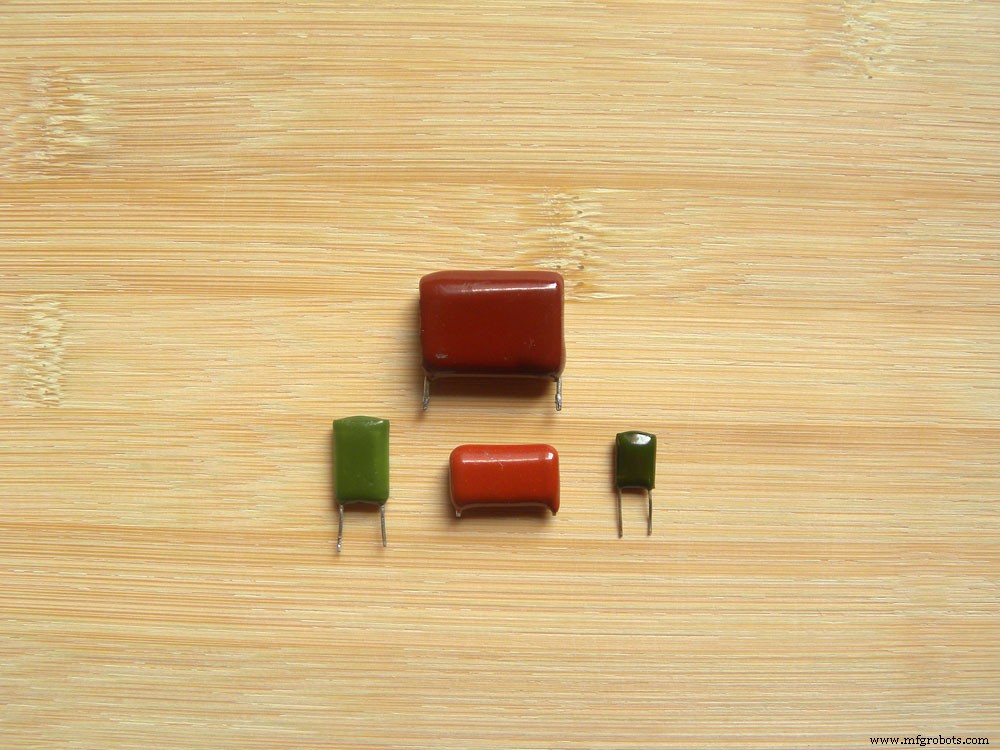

(ein Foto von Keramikkondensatoren, die mit dem Spannungsregler 7815 funktionieren.)

78L05-Pinbelegung:78L05-Anwendungen

• Erstens können Sie es in einigen elektronischen Anwendungen als Strombegrenzer verwenden.
• Zweitens wird es als Ausgangsverstärkerschaltung verwendet und fungiert als Ausgangsverpolungsschutzschaltung.
• Drittens funktioniert es effizient als einstellbarer Ausgangsregler.
• Zusätzlich dient es als wichtiges Gerät für die lokale On-Card-Regulierung.
• Außerdem spielt der 78L05 IC eine entscheidende Rolle bei der Herstellung von Logiksystemen und HiFi-Modellen.
• Verwenden Sie den Regler schließlich als konstanten +5-V-Ausgangsregler. Darüber hinaus hilft diese +5-V-Ausgangsleistung bei den meisten Elektroprojekten, Mikrocontroller und elektronische Sensoren zu betreiben.

(ein Bild eines Spannungsreglers.)

Zusammenfassung

Der Spannungsregler 78L5 gehört zur LM78XX-Serie. Darüber hinaus bieten die 78L5-Spannungsregler hervorragende Eigenschaften, die sie zu einer einfach zu bedienenden, zuverlässigen elektronischen Komponente machen.
