Top 6-Layer-PCB-Hersteller & Stack-Up-Optionen

Suchen Sie einen 6-Layer-PCB-Hersteller? Dann haben Sie Glück! In diesem Beitrag stellen wir Ihnen einige der besten 6-Layer-PCB-Hersteller vor. Dazu Tipps zur Auswahl des passenden Herstellers für Ihre Bedürfnisse. Lesen Sie weiter!

Was ist ein 6-Layer-PCB-Stack-Up?

6-Layer-PCBs bestehen aus 6 Kupferlagen, die zusammen laminiert sind. Typisch für High-Density-Anwendungen: Laptops, Server, Miniaturgeräte.

6-Layer-Boards haben drei Dielektrikum-Schichten und drei leitende Schichten. Dielektrika meist Glasfaser oder anderes Isoliermaterial, Leiterbahnen aus Kupfer.

6 Layer PCB Stack-Up

Gängiges 6-Layer-PCB-Stack-Up:

1. Signal Layer
2. Ground Layer
3. Power Layer
4. Signal Layer
5. Ground Layer
6. Power Layer

Alternativ: Standard 6-Layer-Stack-Up mit zwei Oberflächenlagen (Top/Bottom), zwei internen Signal-Layern (Inner Signal Layers / Internal Routing Planes) und zwei internen Planes (Internal Ground Plane, Internal Power Plane).

6-Layer-PCBs finden Einsatz in High-Speed-Digitalcircuits, RF-Schaltungen, Leistungsschaltungen und multilayer PCBs. Vorteile: höhere Routing-Dichte, reduziertes Crosstalk, verbesserte Signalintegrität.

6-Layer-PCB-Materialien

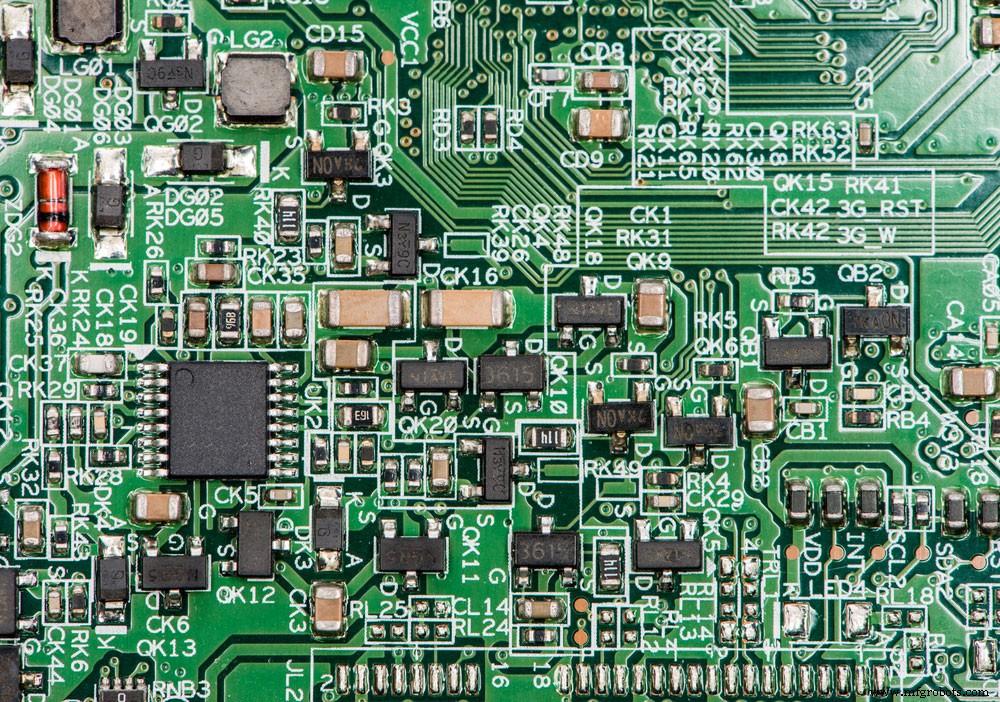

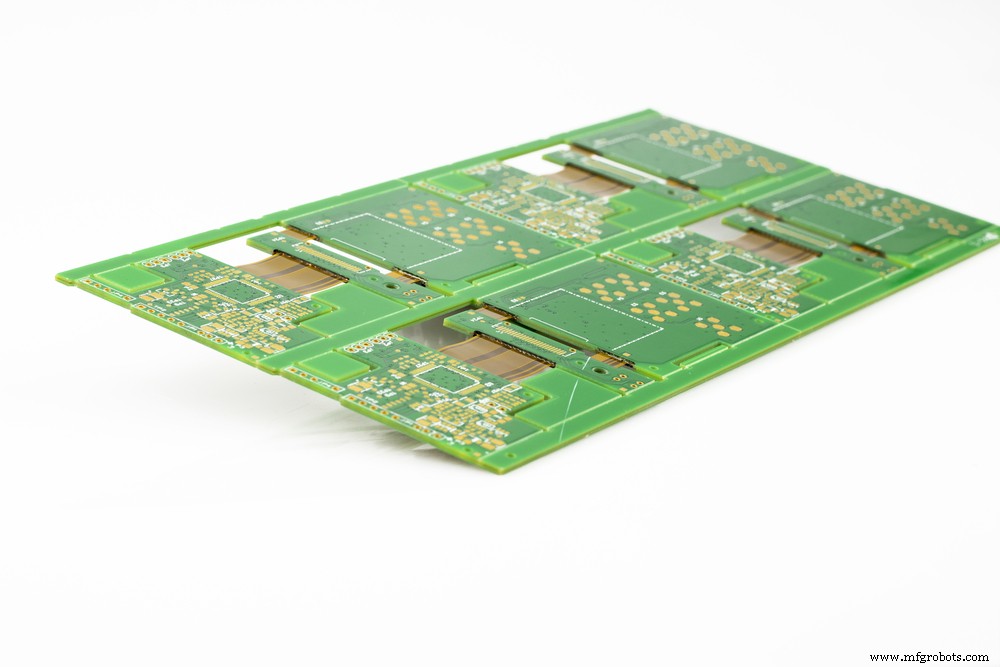

Grünes PCB (Printed Circuit Board) Nahaufnahme mit vielen Bauteilen

Vier Haupttypen von 6-Layer-PCB-Materialien:

Metall

PCBs können aus verschiedenen Metallen gefertigt werden, am häufigsten Kupfer. Exzellenter Leiter, niedriger Widerstand, sehr duktil – leicht zu dünnen Folien formbar. Kupfer-6-Layer-PCB typisch für High-Speed-Digital- und RF-Schaltungen.

FR-4

Häufigstes 6-Layer-PCB-Material. Glasfaserverstärktes Epoxidlaminat, exzellente Flammwidrigkeit. Beständig gegen Feuchtigkeit, Chemikalien, Temperaturen bis 130 °C.

Rogers

Rogers-6-Layer-PCB nutzt Dielektrikum mit sehr niedriger Dielektrizitätskonstante. Ideal für Hochfrequenzanwendungen, wo Signalintegrität kritisch ist.

PTFE (Teflon)

PTFE-6-Layer-PCB nutzt Fluorpolymer mit extrem niedriger Dielektrizitätskonstante. Ideal für Hochfrequenzanwendungen mit kritischer Signalintegrität.

6-Layer-PCB-Bauteile

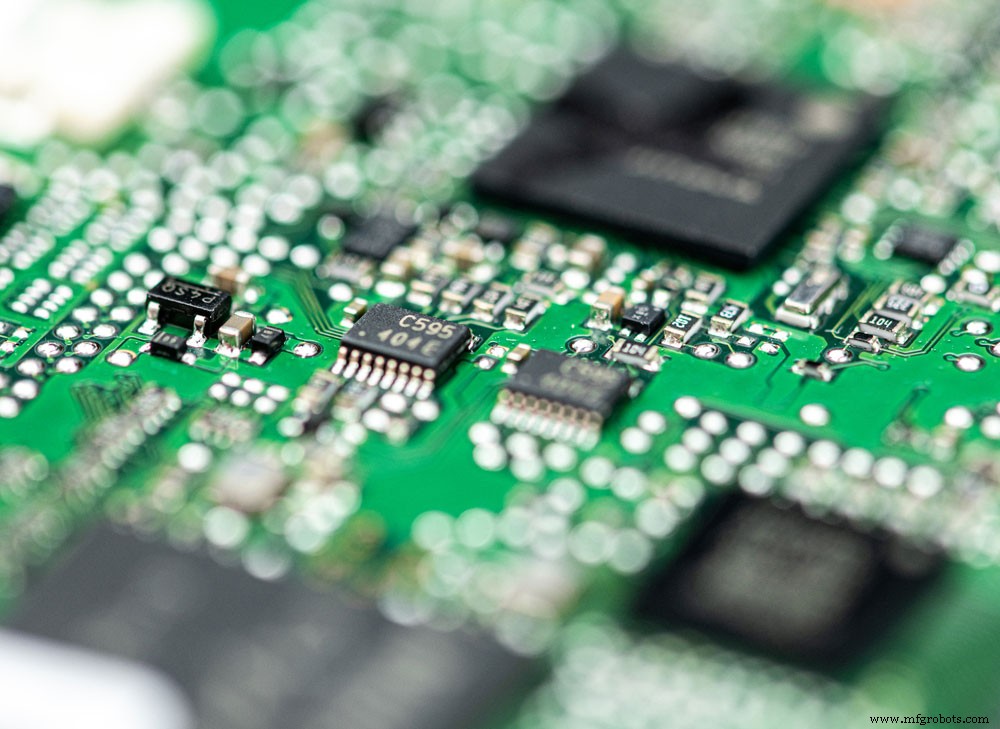

PCB mit elektronischen Bauteilen (Detail-Nahaufnahme)

Viele verschiedene 6-Layer-PCB-Komponenten, jeweils mit einzigartigen Eigenschaften.

Transistoren

Elektronische Transistoren

Transistoren sind 6-Layer-PCB-Bauteile zur Verstärkung oder Schaltung elektronischer Signale.

Dioden

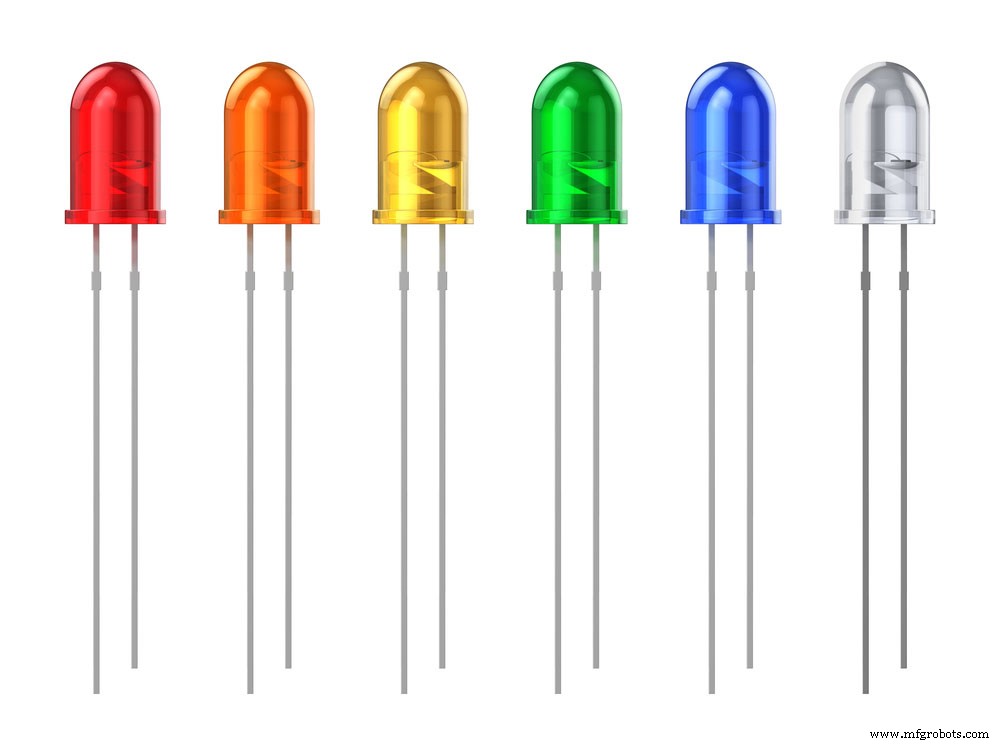

Set aus farbigen 5-mm-LEDs

Dioden erlauben Stromfluss nur in eine Richtung.

Widerstände

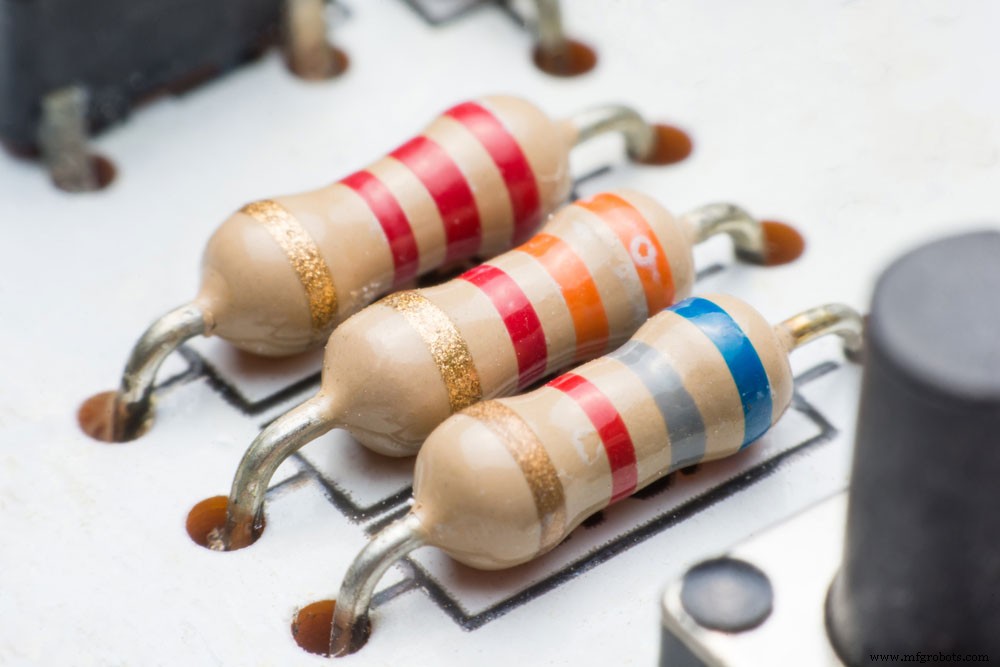

Widerstände auf der Leiterplatte

Widerstände steuern den Stromfluss im Kreis.

Kondensatoren

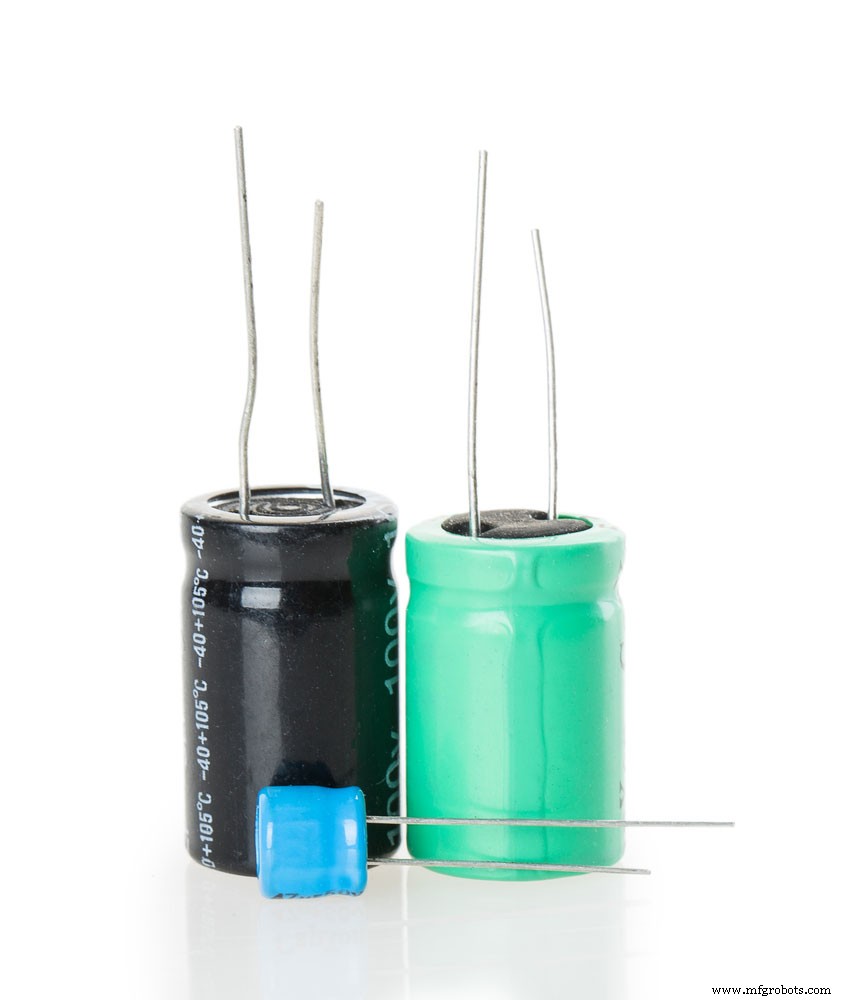

Kondensatoren

Kondensatoren speichern elektrische Ladung – ideal für Filterung und Signalverarbeitung.

Sensoren

Verschiedene Sensortypen

Sensoren detektieren, messen und reagieren auf physikalische Umgebungsänderungen.

Transformatoren

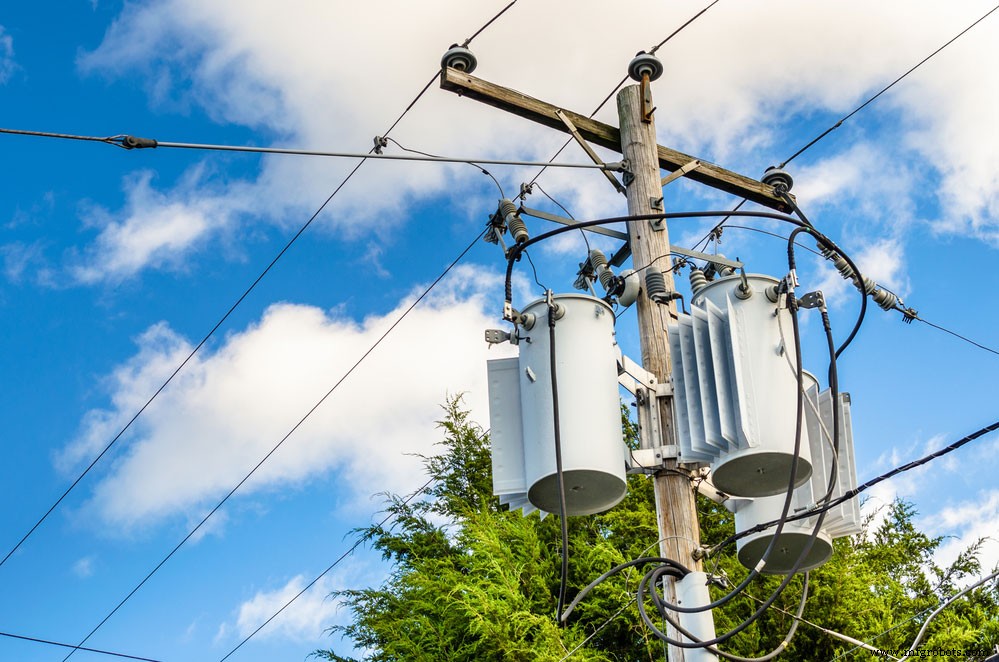

Transformatoren an Strommast & blauer Himmel mit Wolken

Transformatoren wandeln Wechselstrom (AC) in Gleichstrom (DC) oder umgekehrt.

Faktoren, die das Design eines 6-Layer-PCB-Stack-Ups bestimmen

Leiterplatte

Bei der Wahl des 6-Layer-PCB-Stack-Up-Designs für Ihr Projekt sind diverse Faktoren zu berücksichtigen: Bauteiltypen & -größen, Signalfrequenzen, thermische Herausforderungen, Platzrestriktionen.

Bauteiltyp & -größe

Art und Größe der Bauteile auf dem 6-Layer-PCB beeinflussen das Stack-Up-Design maßgeblich.

Beispiel: Für High-Speed-Digitalcircuits muss das Dielektrikum zwischen Signallagen eine niedrige Dielektrizitätskonstante (Dk) haben, um Signal-Crosstalk zu minimieren.

Signalfrequenz

Frequenz der auf dem 6-Layer-PCB gerouteten Signale muss beim Stack-Up-Design berücksichtigt werden.

Höhere Frequenzen erfordern kürzere Leiterbahnlängen und kontrolliertere Impedanzpfade. Wählen Sie Stack-Up mit mehreren Ground-/Power-Planes für nötige Abschirmung und Entkopplung.

Mehrere Lagen von Leiterplatten (PCB)

Thermisches Management

Wichtiger Faktor: thermische Verwaltung der Leiterplatte.

Wenn das PCB viel Wärme ableiten muss, wählen Sie Stack-Up mit mehreren Power-/Ground-Planes. Diese per Vias verbinden → Thermal Vias leiten Wärme ab.

Kosten

Kosten sind immer ein Faktor beim 6-Layer-PCB-Design. Lagenzahl beeinflusst Gesamtkosten. Zu komplexes Design oder teure Materialien sprengen Budget.

Zur Kostenminimierung: 6-Layer-PCB-Anforderungen der Anwendung sorgfältig prüfen, Stack-Up-Design wählen, das Anforderungen erfüllt und im Budget bleibt.

Überlegungen zu 6-Layer-PCB-Stack-Up: Signalanzahl, Power- & Ground-Planes

Beim Design eines 6-Layer-PCBs ist die Anzahl der Signal-, Power- und Ground-Lagen entscheidend. Signal-Lagen bestimmen Routing-Dichte und max. Leiterbahnbreite. Power-/Ground-Lagen bestimmen max. Stromtragfähigkeit und min. Leiterbahnbreite.

Wichtig: Dielektrizitätskonstante (k) des Isoliermaterials. Maß für Fähigkeit, elektrische Energie zu speichern. Höhere Konstante → höhere Kapazität. Übliche PCB-Materialien: 2,2 bis 3,8.

Nächste Überlegung: Kupferleiter-Dicke. Dickere Leiterbahn → mehr Strom. Passende Kupferdicke für Projektanforderungen wählen.

Wie fertigt man ein 6-Layer-PCB? / Multilayer-PCB-Fertigung

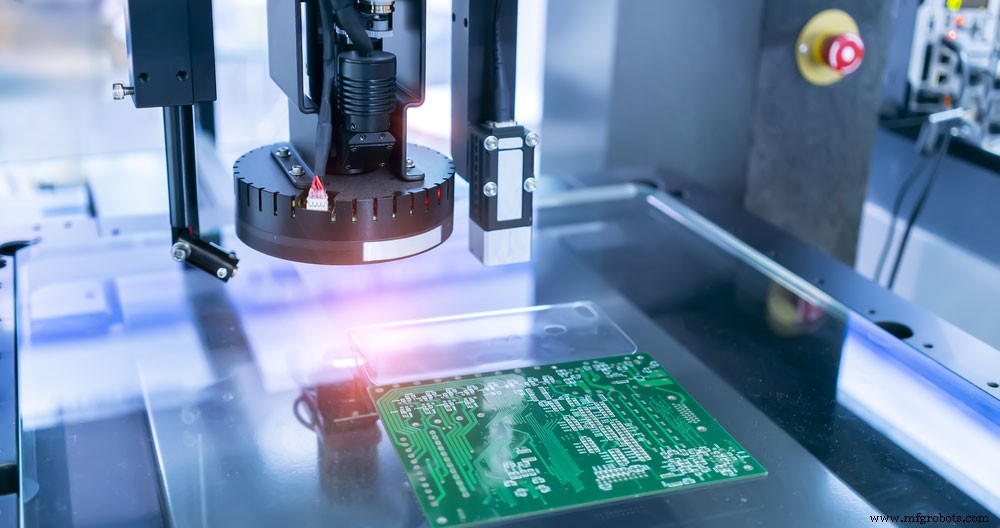

Messmikroskop prüft PCB-Leiterplatte

Fertigungsprozess typischerweise:

1. Basisschicht (Isolierschicht aus Glasfaser o. ä.) verlegen, Muster mit leitenden Spuren & Vias drucken.
2. Eine oder mehrere Leiterschichten (typisch Kupferfolie, per Hitze & Druck auf Substrat laminiert) aufbringen. Optional mit Gold/Nickel veredeln für Performance & Haltbarkeit.
3. Nach Aktivierung der Leiterschichten: weitere Isolier- & Leiterschichten für 6-Layer-Design hinzufügen. Zusätzliche Vias zwischen Lagen → höhere Routing-Dichte, bessere elektrische Performance.
4. Abschluss: Lötstopplack & Siebdruck auf Ober- & Unterseite. Schutz der Leiterbahnen, erleichtert Bestückung.

6-Layer-PCB-Hersteller wählen

Entscheidung treffen

Wer ist der größte PCB-Hersteller weltweit? Wer der beste? Wer fertigt PCB-Boards? Fragen, die Sie sich bei der Herstellersuche stellen.

Viele Optionen – wie den richtigen für Ihr Projekt finden?

Wichtige Kriterien:

Fähigkeiten (Capabilities)

Welche Fertigungsmöglichkeiten? Erfahrung mit diversen Materialien & Prozessen? Termine & Projektanforderungen einhaltbar?

Reputation

Was sagen andere Kunden & Unternehmen? Ruf für Qualität, Zuverlässigkeit, Kundenservice stark?

Kosten

Wettbewerbsfähige Preise & Zahlungsoptionen? Rabatte/Aktionen? Montageservices angemessen bepreist?

Qualität

Bei 6-Layer-PCB-Herstellerwahl: Qualität oberste Priorität. Produkte müssen High-Quality in der PCB-Industrie sein, alle Projektanforderungen erfüllen.

Lieferzeit

Qualitätsstandards wichtig, aber nicht zu lange warten. Geschätzte Lieferzeit erfragen, Express-Aufträge möglich?

Kundenservice

Wichtig: Responsiver, hilfreicher Kundenservice – besonders im Bestellprozess. Service-Policies prüfen, Unterstützung sicherstellen.

Preisgestaltung

Gutes Angebot für 6-Layer-PCB. Angebote mehrerer Hersteller vergleichen. Versand & Handling einrechnen.

Kundenservice (wiederholt)

Responsiver Kundenservice bei 6-Layer-PCB-Herstellerwahl. Bei Fragen/Problemen Hilfe erhalten.

Technischer Support

Viele Hersteller bieten technischen Support – manche besser als andere.

4-Layer vs. 6-Layer PCB

Leiterplatten-Hintergrund

Vergleich 4-Layer vs. 6-Layer PCB kann knifflig sein – viele Faktoren. Kosten & Performance sind Schlüssel.

Kosten & Performance

Hauptunterschied: Kosten. 6-Layer-PCBs teurer als 4-Layer (aufwendigere Fertigung, Materialien). Aber 6-Layer bieten tendenziell bessere Performance.

Vor- & Nachteile

1. 4-Layer PCBs günstiger & einfacher herzustellen
2. 6-Layer PCBs mehr Routing-Optionen, besser für High-Speed-Signale
3. 4-Layer PCBs besser für kleine Boards oder höhere Zuverlässigkeit
4. 6-Layer PCBs besser für große Boards oder höhere Performance
5. Letztlich: spezifische Projektanforderungen entscheiden. High-Performance 6-Layer PCB → mehr Budget. Weniger Routing-Anforderungen → 4-Layer evtl. besser. In jedem Fall: Optionen sorgfältig abwägen.

6-Layer-PCB-Preis

Bei 6-Layer-PCB-Preis beeinflussen diverse Faktoren den Endkosten: Materialien, Designkomplexität, Inhouse-Assembly vs. Outsourcing.

Weitere Faktoren: Zertifizierungsanforderungen, Sonderaufträge (spezielle Oberflächen, Verpackung). Wichtig: Individuelle Bedürfnisse evaluieren, informierte Entscheidung über 6-Layer-PCB-Pricing. Durch sorgfältige Recherche & aktuelle Branchenkenntnisse gute Deals finden.

Faktoren, die ein PCB-Stack-Up-Design beeinflussen

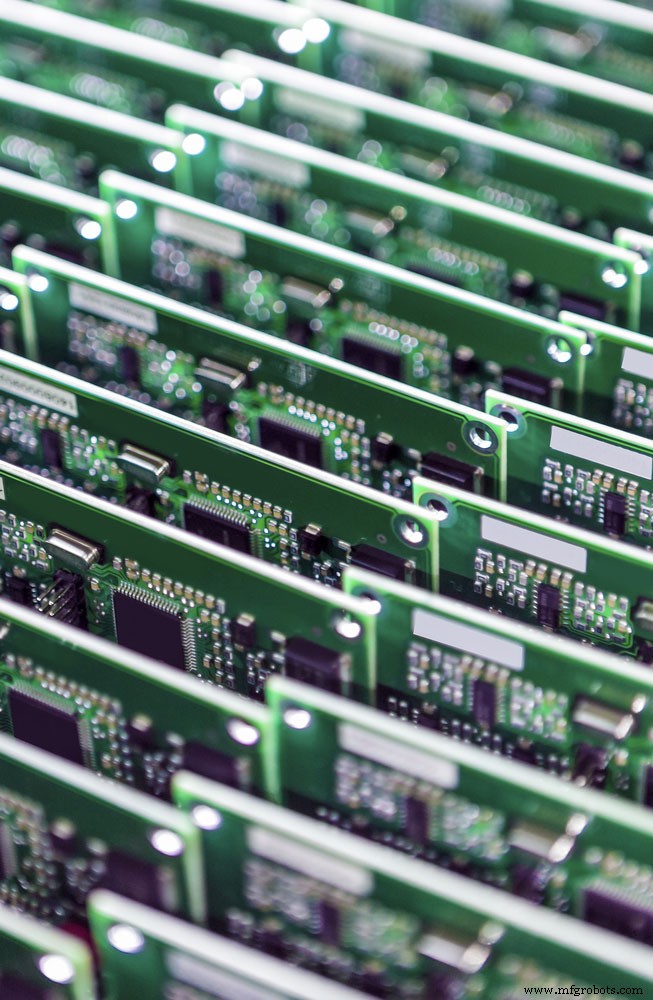

Viele fertige Leiterplatten zusammengepackt

Sorgfältige Betrachtung essenziell für Multilayer-Leiterplatten:

1. Anzahl Lagen im PCB-Stack-Up
2. Dicke & Materialien der PCB-Lagen
3. Abstand zwischen PCB-Lagen
4. Leiterbahnbreite & -abstand
5. Dielektrizitätskonstante des Isoliermaterials
6. Form & Größe der Bauteile auf PCB
7. Fertigungsprozess für PCB-Erstellung

Vorteile eines 6-Layer-PCBs

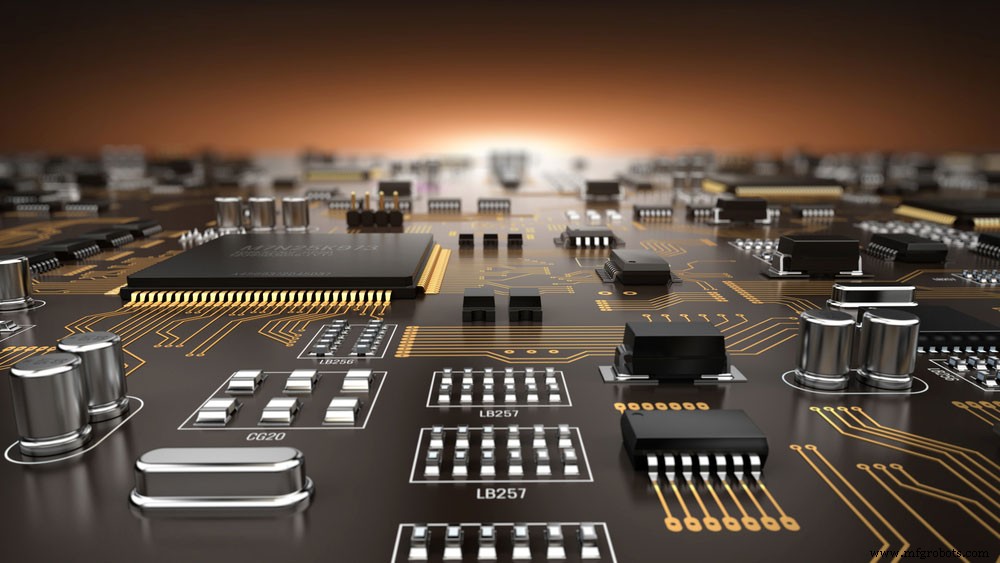

High-Tech elektronisches PCB mit Prozessor & Mikrochips

6-Layer-PCBs spielen wichtige Rolle in Elektronikfertigung. Vorteile:

Einfaches Layout

Mit 6 Lagen kann PCB-Layout/Design simpler sein – leichteres Signal-Tracing & Troubleshooting.

Hohe Qualität

Durch hochwertige Komponenten & Materialien: höhere Zuverlässigkeit & Haltbarkeit als andere PCB-Typen.

Leichtbauweise

Dünnere Materialien → 6-Layer-Boards deutlich leichter als andere PCB-Typen.

Kleine Größe

Durch Dünnschicht & Leichtbau: 6-Layer-PCBs viel kleiner als andere Typen.

Verbesserte Haltbarkeit

Trotz höherer Kosten: verbesserte Haltbarkeit & Zuverlässigkeit rechtfertigen Investition für viele Anwendungen.

Außergewöhnliche elektrische Eigenschaften

Abgesehen von kleiner Größe: elektrische Eigenschaften wie normales PCB. 6-Layer-PCB designed für Enhanced Performance bei kritischen Anwendungen: High-Speed-Signaling, erhöhte Leistung, thermische Ableitung, Fähigkeiten, die Standard-PCB-Designs schwer erreichen.

Anwendungen des 6-Layer-PCB-Stack-Ups

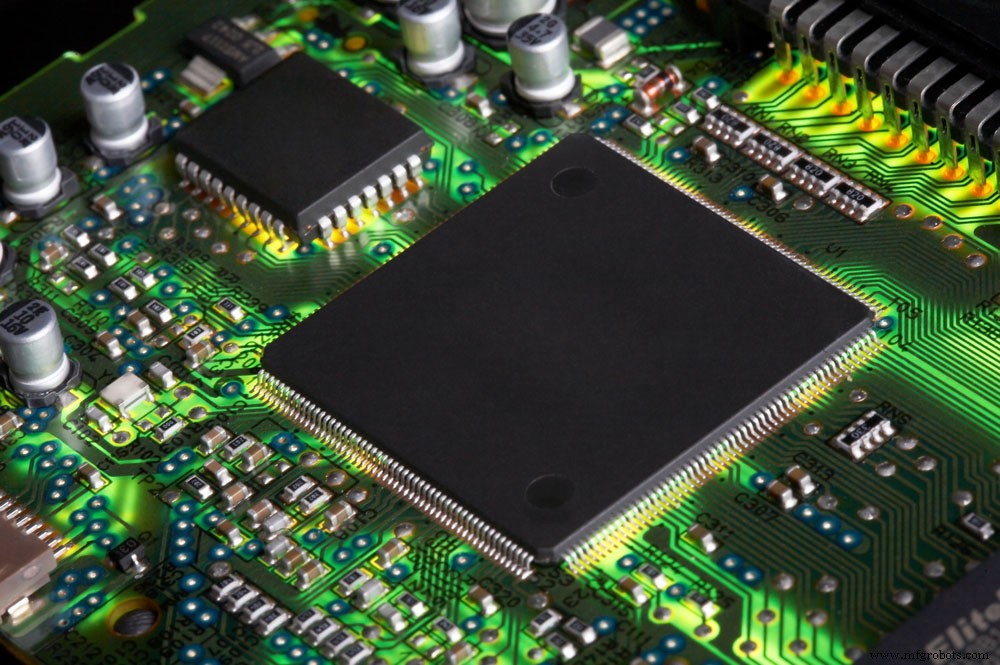

Nahaufnahme elektronische Schaltung mit Prozessor

Viele Anwendungen nutzen 6-Layer-PCB-Stack-Ups – von Systemen bis Consumer Electronics:

Luft- & Raumfahrt

Raumschiff im All

6-Layer-PCBs oft in Systemen wegen Widerstandsfähigkeit gegen raue Bedingungen & extreme Temperaturen.

Medizin

6-Layer-PCBs häufig in Medizingeräten – schnelle, präzise Übertragung sensibler Daten.

Consumer Electronics

Tablets

Umfangreicher Einsatz in Consumer Electronics: Handys, Laptops, Tablets. 6-Layer-PCBs ermöglichen schnellere Datenübertragung & zuverlässigere Verbindungen – essenziell für moderne Geräte mit starker Wireless-Nutzung.

Industrielle Elektronik

Factory Automation & komplexe, datenintensive Systeme, die große Informationsmengen schnell übertragen & verarbeiten müssen.

4-Layer vs. 6-Layer PCB Motherboard

Typisches Desktop-Motherboard Nahansicht

Bei 6-Layer-PCB-Motherboard-Wahl für Projekt: Typ & Komplexität des Systems/Devices beachten. 6 Lagen können für simple Projekte Overkill sein. Auch Kosten & Verfügbarkeit: 6-Layer teurer & schwerer zu beschaffen als 4-Layer.

6-Layer bietet Vorteile: höhere Bandbreite & Verarbeitungsgeschwindigkeit, größere Haltbarkeit, verbesserte Wärmeableitung. Aber mit Kosten (Geld & Komplexität). Für simples Projekt oder Einstieg in 6-Layer-PCBs: günstigeres 4-Layer-Board erwägenswert.

6-Layer-PCB bestellen

1. Neue PCB-Datei oder Schaltplan senden. Formate: *.pdf, *.jpg, *.png etc. Alle Dateien in einen Ordner zippen, auf Website hochladen. 2. 6-Layer-PCB-Spezifikationen wählen: Dicke, Farbe, Oberflächenveredelung. 3. Menge eingeben, in Warenkorb, Checkout.

Zusammenfassung

PCBs sind essenziell in jedem elektronischen Gerät. Richtigen Hersteller wählen für Qualitätsprodukte. Wir bieten hochwertige 6-Layer-PCBs, die Erwartungen erfüllen/übertreffen. Erfahrene Ingenieure unterstützen Sie bei idealem PCB. Vielfältige Services für einfachen Prozess. Kontaktieren Sie uns für mehr zu unseren 6-Layer-PCBs und wie wir Ihr Produkt zum Markt bringen!
