Overmold-Materialkompatibilität und Tipps zur mechanischen Bindung

Umspritzen ist keine neue Fertigungstechnologie, aber es herrscht immer noch einige Verwirrung darüber, wie man für den zweiteiligen Prozess konstruiert. Einer der größten zu berücksichtigenden Bereiche? Verbindung. Eine Reihe von Materialien kann verwendet werden, um Komponenten miteinander zu umspritzen, aber ohne chemische Bindung oder mechanische Verriegelung werden einige umspritzte Teile den Test der Zeit nicht bestehen.

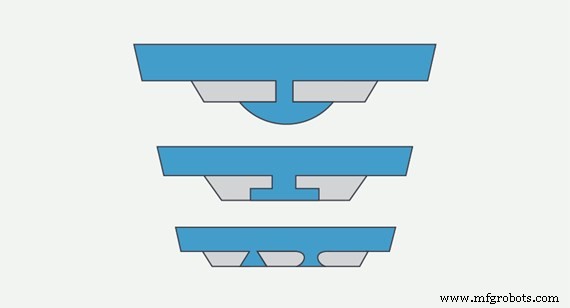

Drei Arten mechanischer Verbindungstechniken.

Chemische Bindung

Dieser Verbindungsprozess umfasst zwei chemisch kompatible Materialien, die zusammengeformt werden, um eine starke Verbindung miteinander zu bilden. Es ist wichtig zu beachten, dass nicht alle Materialien gut miteinander harmonieren. Die Kompatibilitätstabelle unten zeigt, ob eine chemische oder mechanische Bindung für wichtige thermoplastische und duroplastische Materialien empfohlen wird.

Mechanische Verriegelung

Was passiert, wenn Ihre Materialien nicht kompatibel sind, die gewünschte Haftfestigkeit nicht erreicht werden kann oder Sie sicherstellen möchten, dass sich Ihre Materialien bei wiederholtem Gebrauch nicht ablösen? Hier ist es sinnvoll, eine mechanische Verriegelung zu entwickeln, die das umspritzte Material physisch auf dem Substrat hält. Es gibt viele Möglichkeiten, diese Teile zu gestalten (siehe Beispiel), also besprechen Sie die Optionen mit Ihrem Hersteller.

Overmold-Materialkompatibilitätstabelle

Material              >
Umspritzungsmaterial	ABS Lustran	ABS/PC Cycolo C2950-111	PC Lexan 940-701	PBT Valox 357-1001	PP Profax 6323	Nylon 66 Zytel 103 HSL NC010
TPU - Texin 983-000000	C	C	C	C	M	M
TPV - Santoprene 101-87	M	M	M	M	C	M
TPE - Santoprene 101-64	M	M	M	M	C	M
LSR - Elastosil 3003/30 A/B	-	-	M	M	-	M
TPC - Hytrel 3078	C	C	C	C	M	M
TPE-Versaflex OM 1060X-1	C	C	C	M	M	M
TPE-Versaflex OM 6240-1/td>	M	M	M	M	M	C
TPE-Versaflex OM 6258-1	M	M	M	M	M	C
TPE-Versaflex OM 1040X-1	C	C	C	M	M	M

M =mechanische Bindung empfohlen

C =chemische Bindung

Wenn Sie weitere Fragen zum schnellen Umspritzen bei Protolabs haben, wenden Sie sich an einen unserer Anwendungstechniker unter 877-479-3680 oder [email protected] .
