3D-Druck für Mikrofluidik

Die Stereolithographie ist in der Lage, ultrafeine Merkmale zu erzeugen, die in mikrofluidischen Designs zu finden sind.

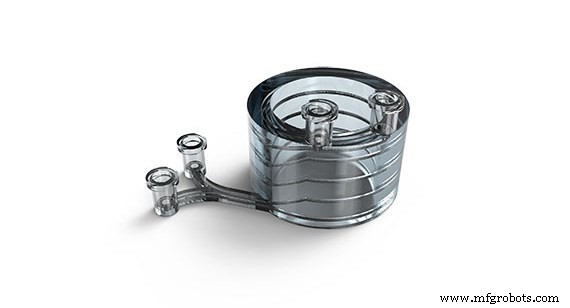

Die Herstellung kleiner Mengen mikrofluidischer Geräte oder eines „Lab-on-a-Chip“ war traditionell mit CNC-Bearbeitung oder Spritzguss schwierig, aber Protolabs bietet genau dafür die mikrofluidische Fertigung durch 3D-Druck an.

Die Mikrofluidik erfordert typischerweise sehr flache Oberflächen und klare und dünne/flache Merkmale, die in einer gefrästen und handpolierten Form schwierig herzustellen sind. Diese winzigen Merkmale sind nicht leicht zu unterscheiden, erfordern sorgfältiges Polieren und Spritzgussdrücke können die Kanten manchmal noch weiter aufrollen, ganz zu schweigen von der Wirkung, die die Auswerferstifte auf die Teileoberfläche haben. Auswerferstifte spielen eine große Rolle beim Entfernen des Teils aus der Form und können kosmetisch Beeinträchtigungen bei geformten mikrofluidischen Geräten verursachen. Wir werden weiterhin Mikrofluidik spritzgießen, aber bitte besprechen Sie diese Projekte zuerst mit einem Kundendiensttechniker von Protolabs.

Warum 3D-Druck für die Herstellung von Mikrofluidik verwenden?

3D-Druck-Mikrofluidik ändert all dies, da Auswerferstifte kein Faktor sind. Wir verwenden Stereolithographie (SLA), um Teile herzustellen, indem wir eine UV-Laserzeichnung auf der Oberfläche eines duroplastischen Harzes, hauptsächlich unseres Materials Somos WaterShed XC 11122, verwenden. Hochauflösendes SL ist in der Lage, Strukturen mit einer Dicke von nur 0,002 Zoll zu erzeugen, um die feinen Details bereitzustellen, die für die Mikrofluidik erforderlich sind. Wir empfehlen Kanalgrößen von quadratischen Querschnitten von 0,025 Zoll mit einer Mindestwandstärke von 0,004 Zoll für die X- und Y-Abmessungen und 0,016 Zoll für die Z-Abmessung. Natürlich können wir kleinere Features produzieren, aber dies müsste von unseren Ingenieuren sorgfältig überprüft werden, bevor der Build beginnt.

Klarheit schaffen

Egal, ob Sie ein mikrofluidisches Teil für ein medizinisches Gerät erstellen oder ein neues Linsendesign haben, stellen Sie sicher, dass Sie Ihre Bedenken erläutern, da wir eine spezielle Konstruktion erstellen können, um die für diese Teile erforderliche Klarheit zu erzeugen. Diese Unterseiten haben nicht die Stützstrukturen, die normalerweise bei SLA erforderlich sind, daher haben diese Oberflächen Ihre höchste Klarheit. Die nach oben weisenden Flächen würden die nächstbeste Oberflächenbeschaffenheit haben, gefolgt von jeglichen vertikalen Flächen. Um eine optimale Klarheit zu erzielen, werden die Oberflächen dann abgeschliffen oder poliert, um alle sichtbaren Schichten auf den flachen Oberflächen zu entfernen. Nicht nur auf Linsen und durchsichtigen Teilen (nicht auf mikrofluidischen Teilen), sondern wir tragen eine durchsichtige Urethanbeschichtung auf, die die Klarheit der Teile verbessert.

Wenn Sie beabsichtigen, ein neues mikrofluidisches Teil zu erstellen oder feine Details mit einer klaren Oberfläche benötigen, empfehlen wir Ihnen dringend, einen Blick auf hochauflösendes SLA für die mikrofluidische Fertigung zu werfen, da dies Ihre Entwicklungszeit drastisch verkürzen und die potenziell hohen Kosten für Formmodifikationen reduzieren kann wenn das Design beim ersten Mal nicht stimmt.

Erfahren Sie mehr über Mikrofluidik unter protolabs.com oder wenden Sie sich an einen unserer Kundendiensttechniker unter [email protected] oder 877.479.3680.
