Mini-Bug-Roboter in 30 Minuten: Arduino Pro Mini & MG996R Servos

Komponenten und Zubehör

Komponente Menge Hinweise

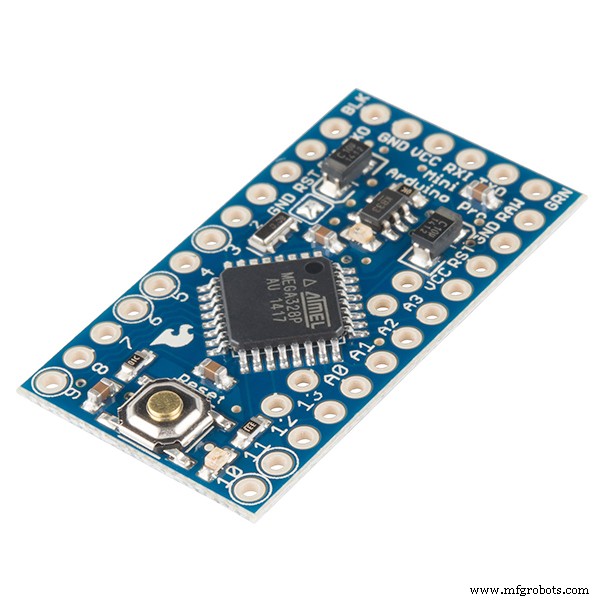

SparkFun Arduino Pro Mini 328 - 3,3 V / 8 MHz 1 Programmer (FTDI/USBasp) nötig!
Servo Tower Pro MG996R 2 Einer für vorne, einer für hinten
Schiebe-Schalter 1

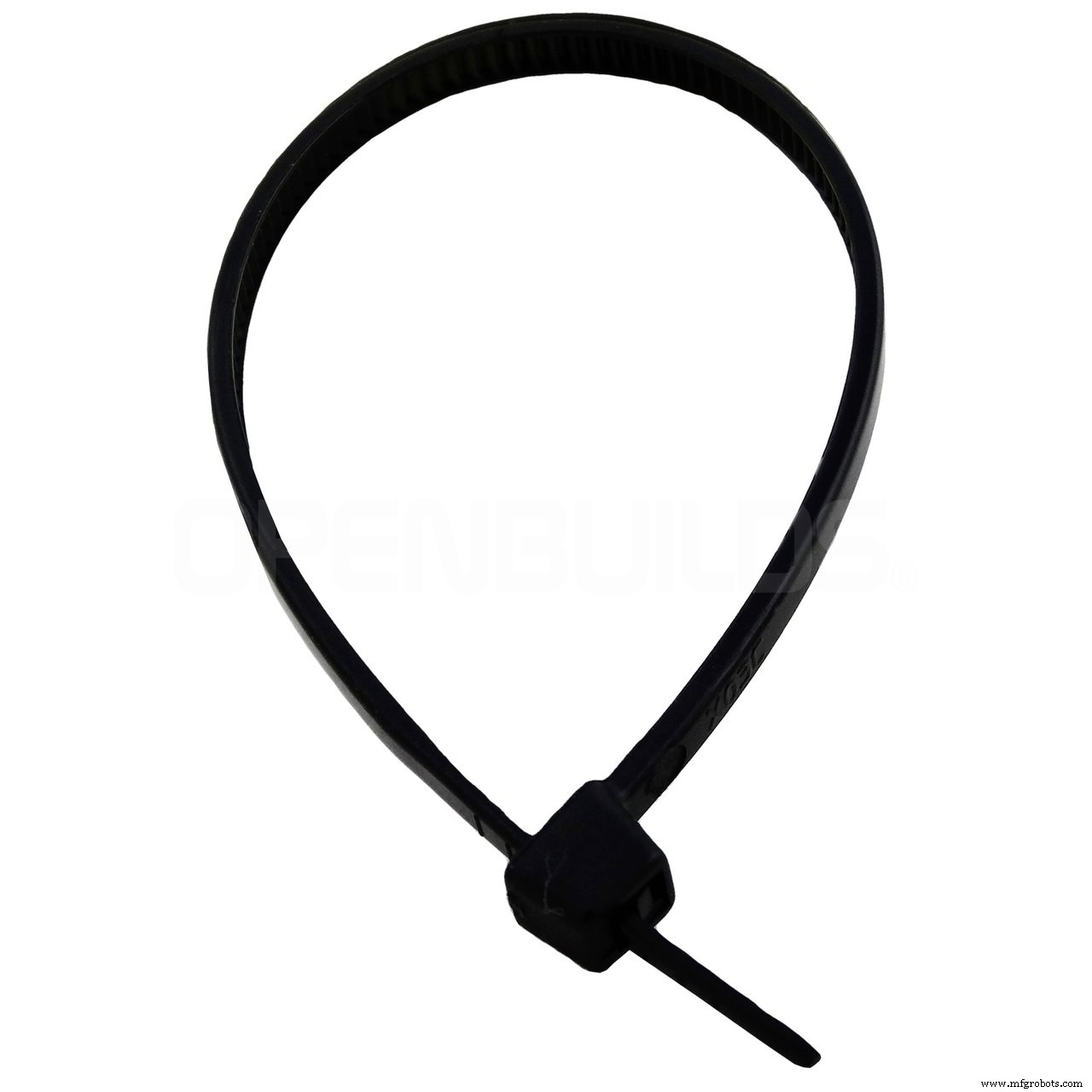

Kabelbinder (10er Pack) 1

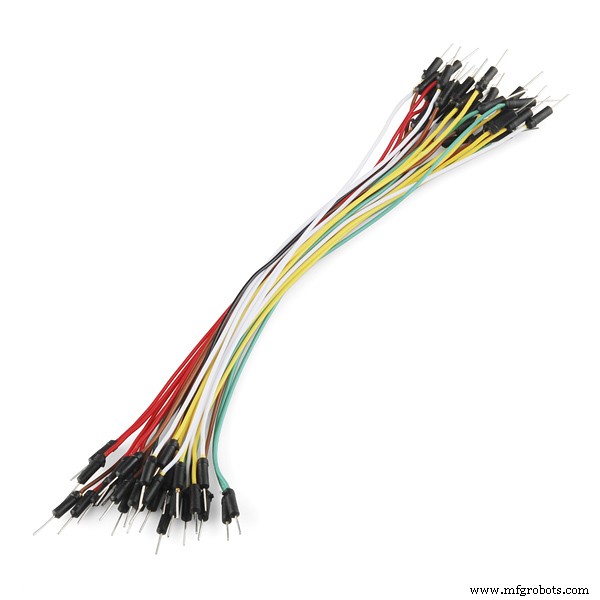

Jumper-Kabel 1 Set
Li-Ion-Akku 1000 mAh (3,7 V) 1 Alter Handy-Akku geht auch
Tischtennisball 1 Für den „Kopf“
Stahldraht (~1 mm) 1 Stück
Klebestift (Hot Glue) 1

Apps und Onlinedienste

Über dieses Projekt

Hintergrund

Ein schneller, kleiner Roboter, der in ~30 Minuten baubar ist. Inspiration von YouTube. Bauteile aus der Bastelkiste: zwei MG996R-Servos, ein alter Handy-Akku, ein Arduino Pro Mini 3,3 V (einmal für Gratisversand mitbestellt).

Montage

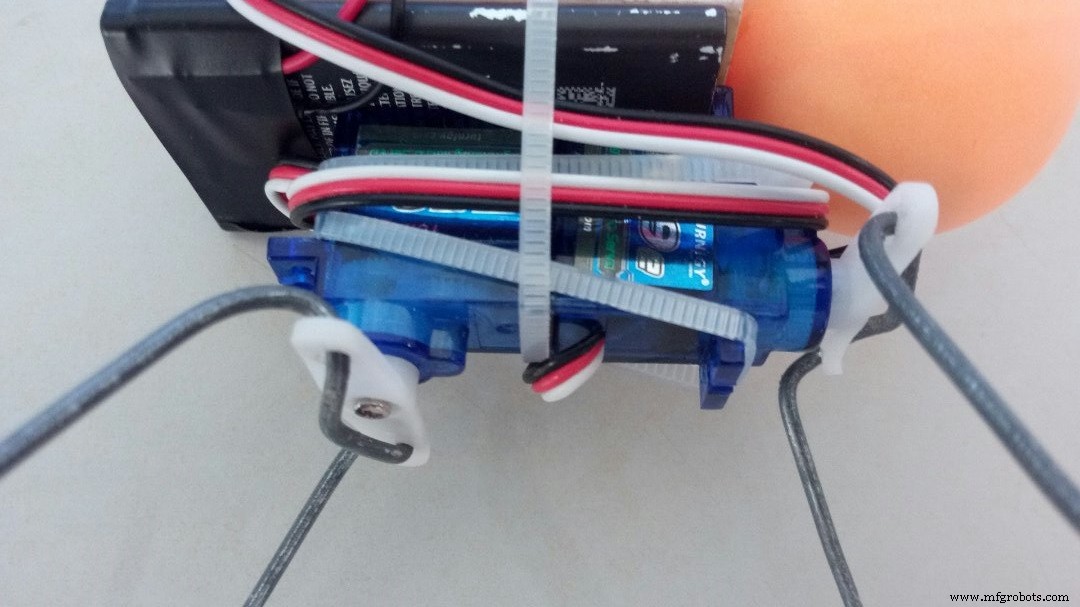

  1. Servos vorbereiten: Am hinteren Servo den Montagearm auf der Kabelseite abschneiden. Hinterer Servo zeigt nach unten, vorderer nach vorne. Mit Heißkleber oder Kabelbindern verbinden.
  2. Stromversorgung: Rot/Schwarz an Akku+ / Akku- (Isolierband oder Lötung). Li-Ion-Akku direkt nutzbar. Mini-Breadboard auf Akku kleben (optional).
  3. Alles zusammenbinden: Akku + Breadboard mit Kabelbindern am Servo-Paar befestigen.

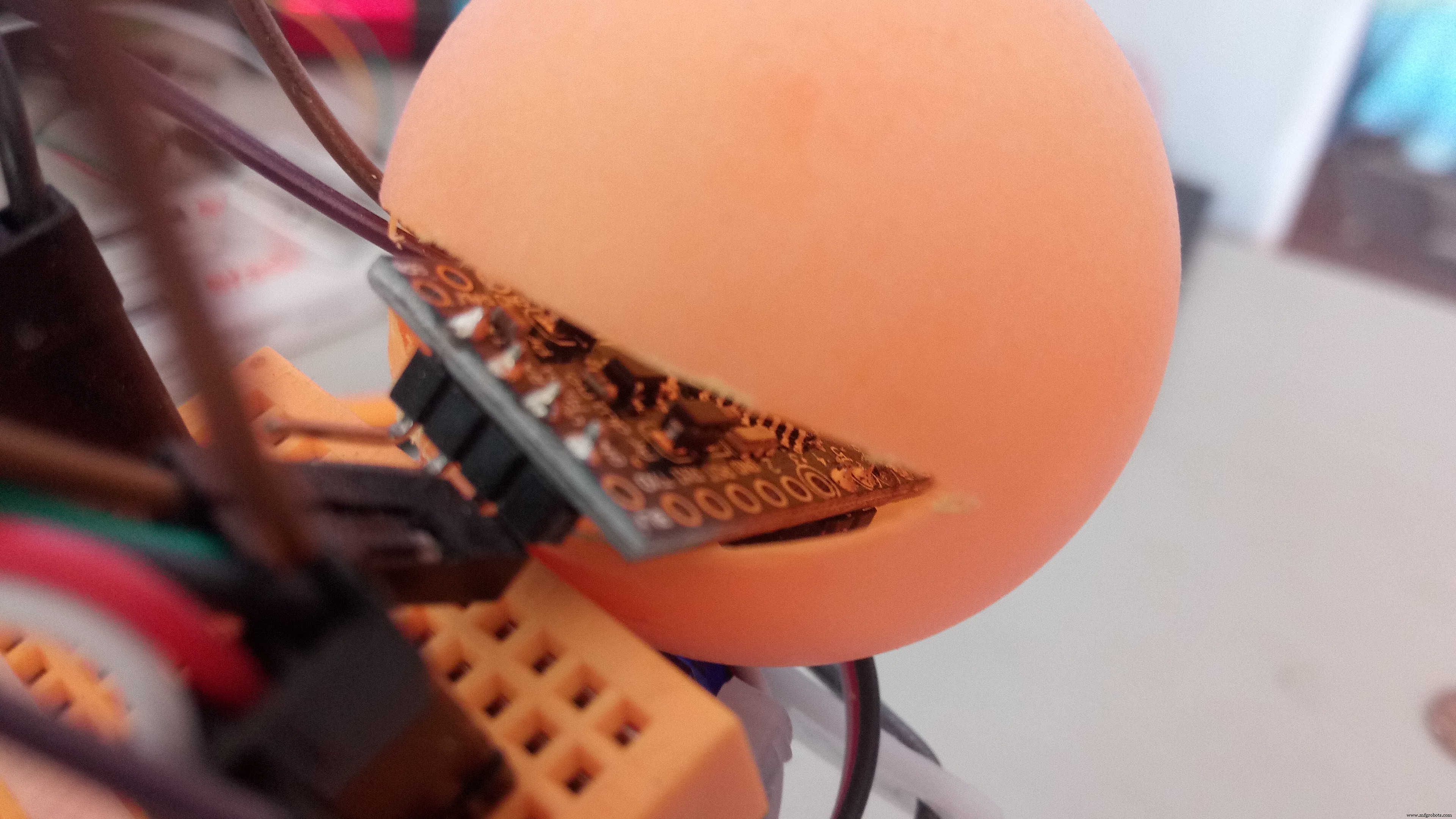

  4. Kopf (Tischtennisball): Keil einschneiden (Schutzbrille tragen! – Kunststoff splittert). Arduino Pro Mini in den Keil stecken, Ball aufkleben.
  5. Beine: Stahldraht um die Servo-Flügel biegen, Enden in Hot-Glue-Stückchen tauchen (Füße). Vor dem Anbringen Sketch hochladen (siehe unten).
Mini-Bug-Roboter in 30 Minuten: Arduino Pro Mini & MG996R Servos
Mini-Bug-Roboter in 30 Minuten: Arduino Pro Mini & MG996R Servos

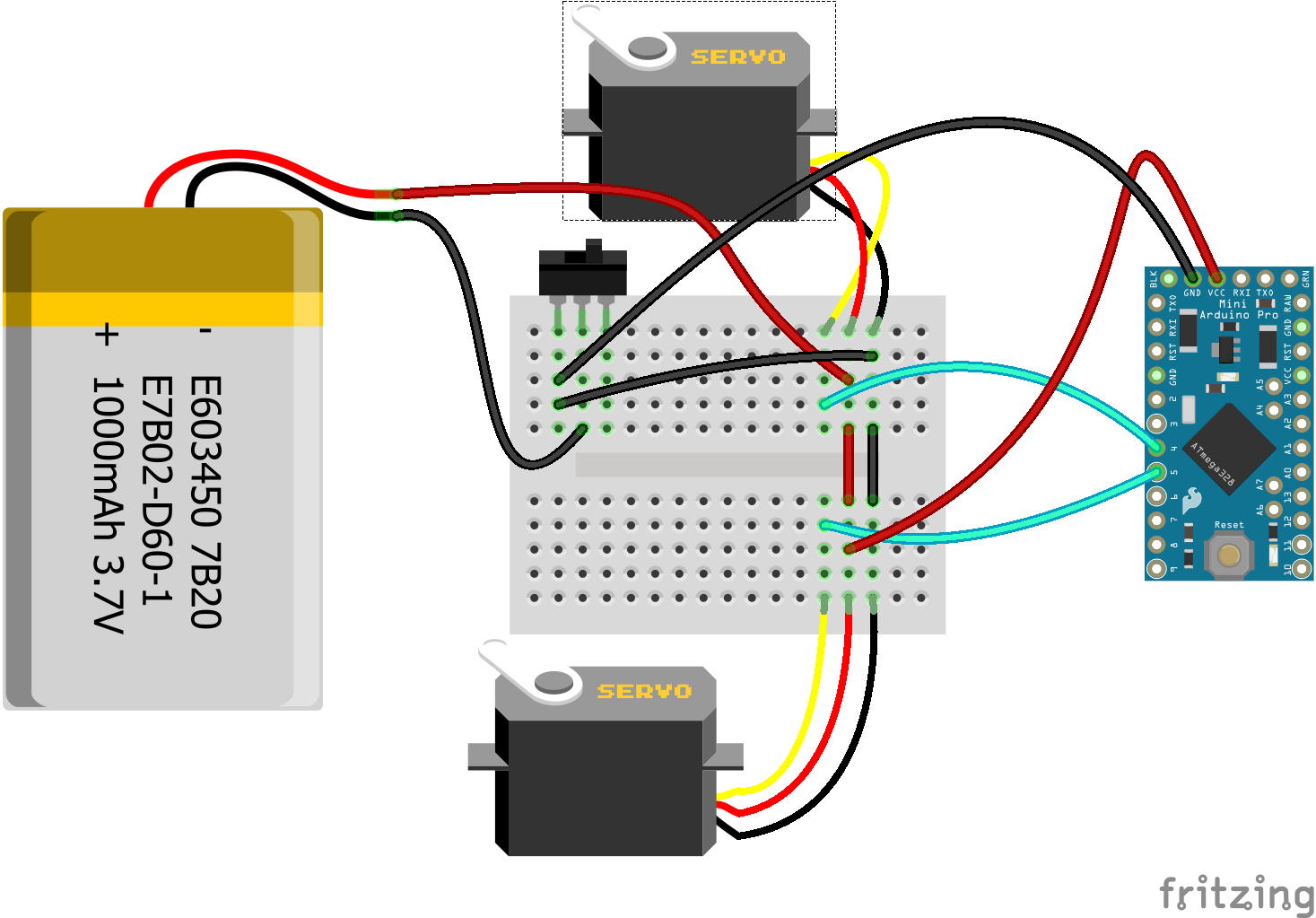

Schaltung

Servos an Pins 4 (vorne) und 5 (hinten), LED an Pin 13, Schalter zwischen Akku und VCC.

Mini-Bug-Roboter in 30 Minuten: Arduino Pro Mini & MG996R Servos

Code


#include <Servo.h>

#define FRONT_SERVO_PIN 4
#define BACK_SERVO_PIN  5

Servo frontLegs, backLegs;

void setup() {
  pinMode(13, OUTPUT);       // Onboard-LED
  frontLegs.attach(FRONT_SERVO_PIN);
  backLegs.attach(BACK_SERVO_PIN);
  frontLegs.write(90);       // Zentrieren
  backLegs.write(90);
  delay(5000);               // 5 s Zeit, um Programmer abzuziehen & Beine zu montieren
}

void loop() {
  digitalWrite(13, HIGH);
  delay(200);
  frontLegs.write(70);
  delay(200);
  backLegs.write(70);
  digitalWrite(13, LOW);
  delay(200);
  frontLegs.write(110);
  delay(200);
  backLegs.write(110);
}

Die 5-Sekunden-Wartezeit in setup() gibt Zeit, den Programmer zu entfernen und die Beine in Mittelposition zu fixieren. Danach kann man den Delay kürzen oder entfernen.

Demo

Fertig! Der kleine Kerl läuft (wackelt) vor sich hin. Siehe auch ClaudioGasp's Triceratops-Video in den Kommentaren – AWEsome!

Schaltplan (Fritzing)

Datei: bug_Yr3jFYFuNQ.fzz
