Türöffnungs-Alarme per Gmail mit Arduino Uno senden – Einsteiger-Anleitung

Komponenten und Materialien

Über dieses Projekt

Wenn du Einsteiger bist, lerne hier die Grundlagen von WLAN und Sensoren mit Arduino – siehe Tutorials zu Wifi and Arduino und Door Sensor.

In diesem Tutorial zeige ich, wie du ein Türöffnungs-Ereignis erkennst und eine Benachrichtigung via Gmail mit einem Arduino Uno versendest. Speziell für Einsteiger gemacht – es ist wirklich einfach!

Türöffnungs-Erkennung

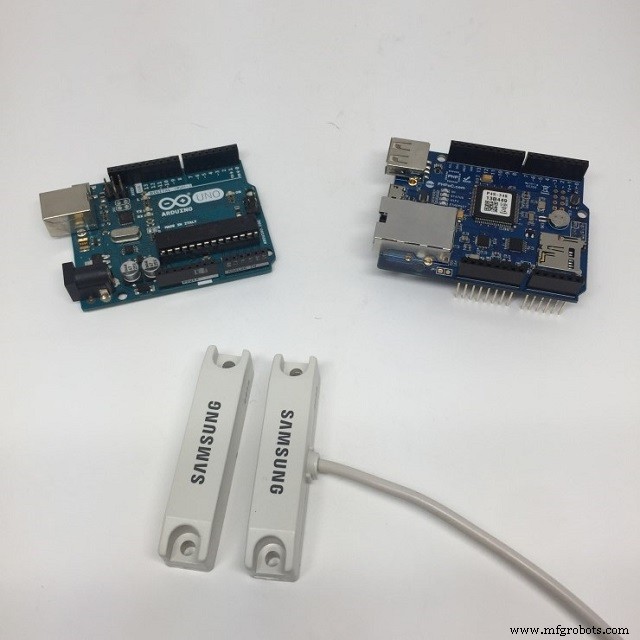

Der Magnetsensor besteht aus zwei Teilen: Sensor und Magnet. Befinden sich beide in Nähe, ist der Ausgangspin HIGH, andernfalls LOW. Ein Teil wird am Türblatt, der andere am Türrahmen montiert. Durch Auslesen des Ausgangspins lässt sich erkennen, wann die Tür geöffnet wird – und dann einen Alarm oder eine Benachrichtigung auslösen.

Ereignisbehandlung

Bei einem Ereignis wird eine Benachrichtigung per Gmail versendet.

Benötigte Bibliotheken

Der Code nutzt zwei Libraries: PHPoC und Button (ezButton).

Das beste Arduino Starter Kit für Einsteiger

Suchst du ein Arduino-Kit? Siehe The Best Arduino Kit for Beginners.

Funktionsreferenzen

• loop()
• setup()
• Serial.begin()
• Serial.println()
• delay()
• for-Schleife
• while-Schleife
• if-else
• String.toInt()

Quellcode

#include <Phpoc.h>
#include <ezButton.h>

PhpocEmail email;
ezButton button(A0); // Button-Objekt an Pin A0

void setup() {
  Serial.begin(9600);
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET | PF_LOG_APP);
  // Phpoc.beginIP6(); // Auskommentieren für IPv6
  button.setDebounceTime(100); // Entprellzeit 100 ms
}

void loop() {
  button.loop(); // Muss zuerst aufgerufen werden
  if (button.isPressed()) { // Tür geöffnet
    email.setOutgoingServer("smtp.gmail.com", 587);
    email.setOutgoingLogin("Google ID", "Google Password");
    email.setFrom("Gmail-Adresse", "Absender-Name");
    email.setTo("Empfänger-E-Mail", "Empfänger-Name");
    email.setSubject("Tür geöffnet. [#905]");
    email.beginMessage();
    email.println("#905");
    email.println("");
    email.println("Tür ist geöffnet.");
    email.endMessage();
    if (email.send() > 0)
      Serial.println("Ihre E-Mail wurde erfolgreich gesendet");
    else
      Serial.println("E-Mail konnte nicht gesendet werden");
  }
  else if (button.isReleased()) { // Tür geschlossen
    // Analog dazu Code für Schließ-Benachrichtigung einfügen
  }
}

PHPoC Library für Arduino

Diese Library kommuniziert mit dem PHPoC Shield für Internetzugang und enthält die Gmail-Funktionalität. Installation: https://www.phpoc.com/support/manual/phpoc_shield_for_arduino/ | GitHub

Schaltplan & Verkabelung

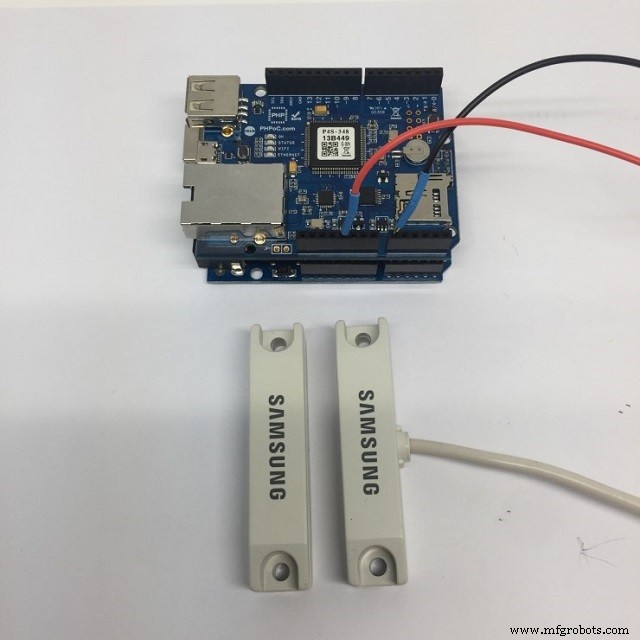

1. PHPoC Shield auf Arduino Uno stecken
2. LAN-Kabel oder USB-WLAN-Dongle am Shield anschließen für Ethernet/WLAN
3. Verkabelung Arduino ↔ Sensor:
   5V → roter Pin
   A0 → schwarzer Pin
