ArduTester Millennium: Das ultimative Arduino UNO & Mega 2560 Starter-Kit

Komponenten und Zubehör

Komponente	Menge
Arduino UNO	1
Arduino Mega 2560	1
Alphanumerisches LCD, 16 × 2	1
Grafisches OLED, 128 × 64 Pixel	1
DFRobot I2C 16×2 Arduino LCD Display Modul	1
Steckbrücken (gemischt)	1
Durchsteckwiderstand, 470 kΩ	1
Durchsteckwiderstand, 680 Ω	1
Durchsteckwiderstand, 10 kΩ	1
Steckbrett, halbe Größe	1
HARDWARIO Taster-Set	1

Benötigte Werkzeuge und Maschinen

• Lötkolben (Standard)
• PCB-Halter, Lötkolben

Über dieses Projekt

Seit der Veröffentlichung des ArduTester V1.13 (mit begrenzter Anzahl an Display-Schnittstellen, hauptsächlich das populäre 4-Bit-parallele 1602 LCD mit 2 Zeilen à 16 Zeichen, HD44780-Controller) wurden im Laufe der Zeit weitere Displays hinzugefügt und die Softwaretreiber modernisiert, indem die Arduino Wire Library für den nativen High-Speed-I2C verwendet wird. Dies liefert die nötige Performance für ein responsives grafisches OLED-Display.

Da die Ressourcen für die grafische Version des ArduTester einen Mega erfordern, wenn ein grafisches Display gewählt wird, ermöglicht der Mega mit seinen zusätzlichen Timern auch das Frequenzzähler-Feature. Der grundlegende UNO kann nun das 1602 16×2 LCD mit I2C-Schnittstelle betreiben, um die Verkabelung auf ein Minimum zu reduzieren.

Dieses Projekt konzentriert sich auf die Konfiguration der neuesten Softwareversion für vier populäre Hardware-Konfigurationen (natürlich sind weitere Display-Varianten wie 1306 mit SPI oder nur Arduino Serial Monitor ohne Display möglich).

Falls Sie neu beim ArduTester sind, erkunden Sie zuerst den ArduTester V1.13: The Arduino UNO Transistor Tester für detailliertere Informationen.

Die 4 detaillierten Konfigurationen in diesem Millennium-Projekt:

• UNO mit 1602 LCD Parallel-Schnittstelle
• UNO mit 1602 LCD mit I2C-Schnittstelle
• MEGA mit 1602 LCD mit I2C-Schnittstelle (und Frequenzzähler)
• MEGA mit grafischem Display 1306 OLED 128×64 mit I2C-Schnittstelle (und Frequenzzähler)

Der ArduTester entspricht dem Prinzip der „nachhaltigen Elektronik“, da bei versehentlicher Beschädigung des Atmel-Chips der ArduTester durch Austausch des Arduino-Boards oder Reparatur (der Atmel sitzt im UNO auf einem Sockel) instand gesetzt werden kann, ohne das gesamte Testgerät entsorgen zu müssen – was die Elektronikmüllproduktion minimiert.

Konfiguration 1, der Klassiker: UNO mit 1602 Parallel-Schnittstelle

Board in der IDE auswählen: Arduino / Genuino Uno

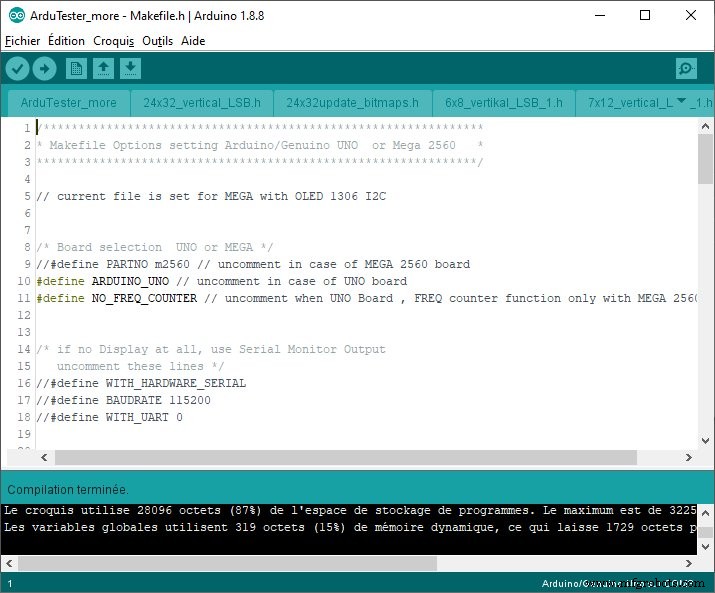

Makefile.h Einträge: Alle weiteren Display-Einträge sind auskommentiert.

Kurze Verkabelungsanleitung:

• TP1..3 – A0..A2
• RL..RH – D8..D13
• Test – A3
• DB7..DB4 – D2..D5
• E – D6, RS – D7
• R/W auf GND, K auf GND, A auf 3,3V
• VO an Kontrast-Poti, VSS auf GND, VDD auf 5V

Konfiguration 2, weniger Verkabelung: UNO mit 1602 mit I2C-Schnittstelle

Board in der IDE auswählen: Arduino / Genuino Uno

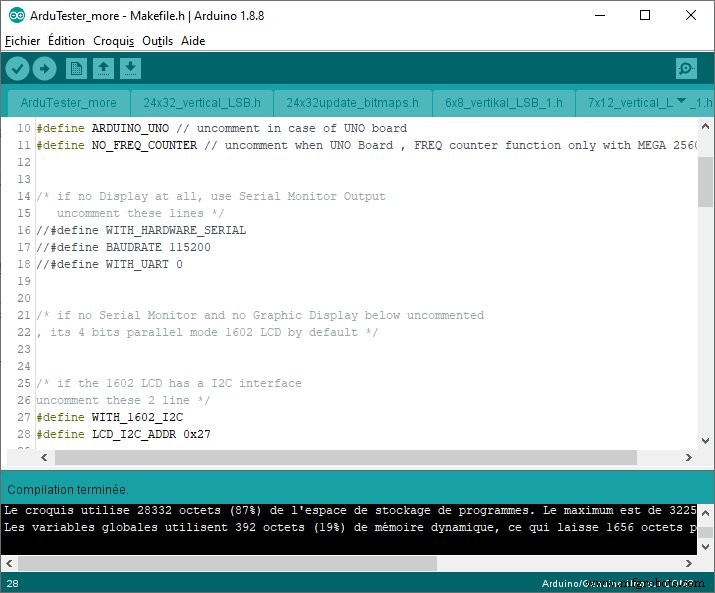

Makefile.h Einträge: Zeilen 27-28 einkommentieren.

Kurze Verkabelungsanleitung:

• TP1..3 – A0..A2
• RL..RH – D8..D13
• Test – A3
• GND an GND, VCC an 5V
• SDA an A4, SCL an A5

Konfiguration 3, MEGA mit Frequenzzähler: MEGA mit 1602 mit I2C-Schnittstelle

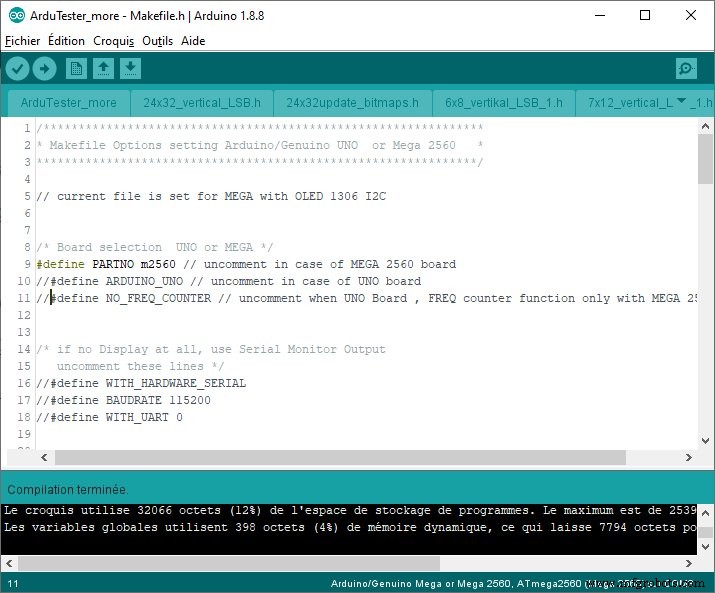

Board in der IDE auswählen: Arduino / Genuino Mega oder Mega 2560

Makefile.h Einträge: Zeilen 27-28 einkommentiert lassen.

Kurze Verkabelungsanleitung:

• TP1..3 – A0..A2
• RL..RH – A8..A13
• Test – D29
• GND an GND, VCC an 5V
• SDA an SDA 20, SCL an SCL 21

Konfiguration 4, MEGA mit OLED & Frequenzzähler: MEGA mit 1306 OLED 128×64 mit I2C-Schnittstelle

Board in der IDE auswählen: Arduino / Genuino Mega oder Mega 2560

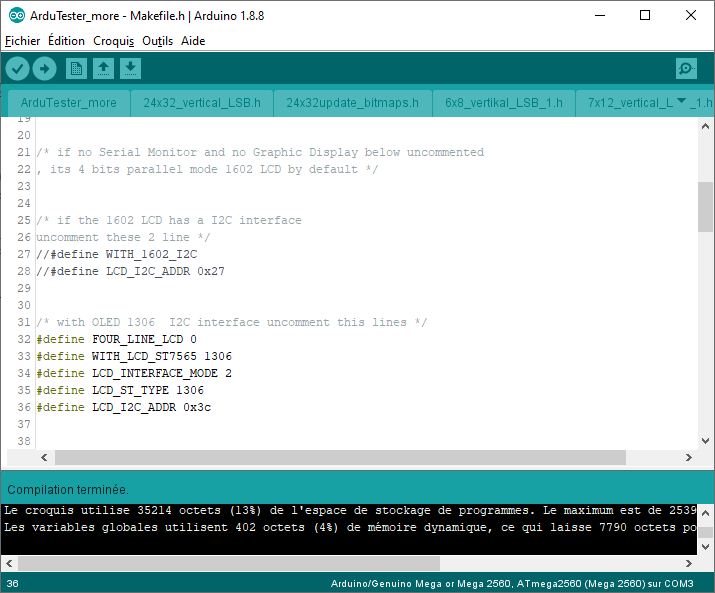

Makefile.h Einträge: Zeilen 27-28 auskommentieren.

Kurze Verkabelungsanleitung: Gleich wie Konfiguration 3

Hinweis zum Frequenzzähler: Es müssen 2 Pins auf den Prozessor-Pins des MEGA verlötet werden (Lötkolben erforderlich). Nach dieser Hürde können Sie den Frequenzzähler genießen!

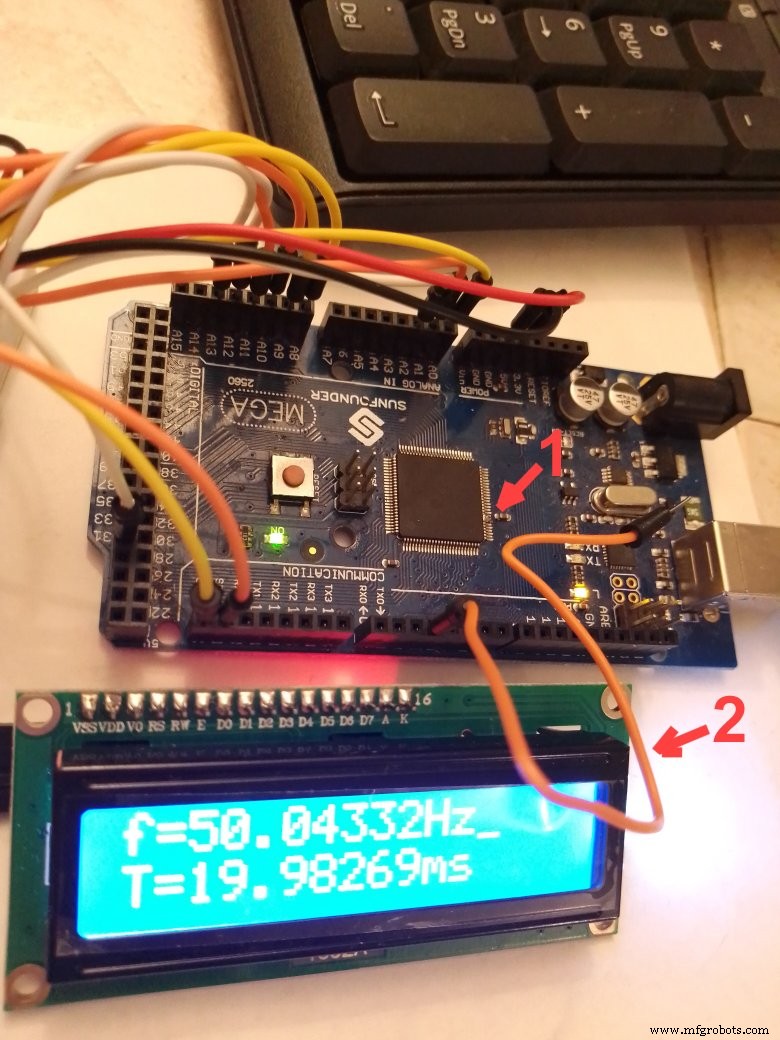

Pfeil 1 zeigt das Verlöten von Pin 7-8 des Prozessors.
Pfeil 2 zeigt das orange Kabel, das an PWM 3 angeschlossen ist und das 50-Hz-Rauschen abgreift.

Code

ArduTester V1.13 Millennium

UNO oder MEGA Board auswählen, Makefile.h bearbeiten, Verifizieren und Hochladen.

Schaltpläne

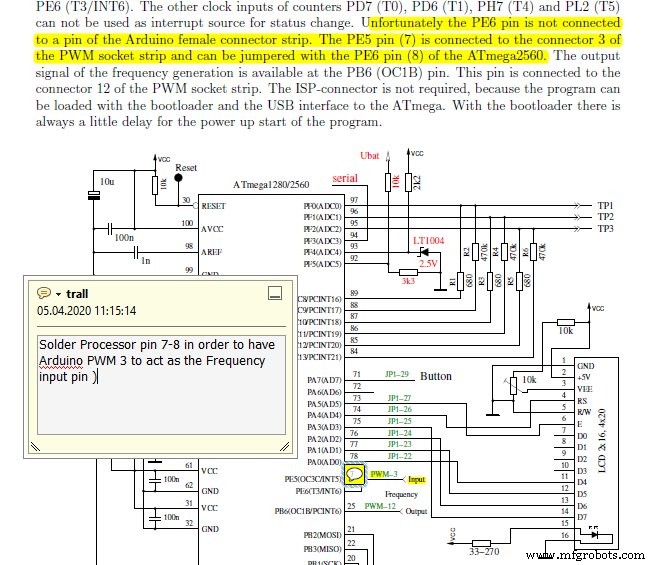

Diese Information stammt von Seite 33 des Manuals „TransistorTester with AVR microcontroller and a little more“, Version 1.13k, von Karl-Heinz Kubbeler (8. März 2018).
