Präzise Arduino UNO Digitaluhr: Einfach, genau & ohne Bauteile-Overhead

Benötigte Bauteile

Projektbeschreibung

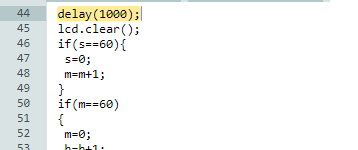

Diese Digitaluhr basiert auf einem Arduino UNO und einem 16×2-LCD – ganz ohne Echtzeituhr-Modul (RTC), ohne Potentiometer für Kontrast/Hintergrundbeleuchtung und ohne externe Pull-Up-Widerstände an den Tastern. Die Idee entstand aus Unzufriedenheit mit einem bestehenden Tutorial (Simple Arduino Digital Clock without RTC), das Timing-Probleme und unnötige Bauteile aufwies.

Wesentliche Verbesserungen

• Exaktes Timing: Die Sekundenzählung erfolgt per millis()-Vergleich, nicht durch Loop-Dauer – dadurch driftet die Uhr nicht.

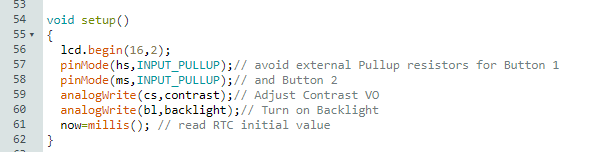

• Interne Pull-Ups: Die Taster für Stunden/Minuten-Einstellung nutzen INPUT_PULLUP des ATmega328P – externe Widerstände entfallen.
• Kontrast & Hintergrundbeleuchtung per PWM: Ein PWM-Ausgang (z. B. Pin 9) steuert den Kontrast-Eingang (Vo) des LCD; ein weiterer PWM-Pin (z. B. Pin 10) versorgt die Hintergrundbeleuchtung (Anode über Vorwiderstand). So lassen sich Kontrast und Helligkeit per Software einstellen – kein Potentiometer nötig.
• Minimalistischer Aufbau: Nur UNO, LCD, zwei Taster, Steckbrett, Drähte.

Schaltung

LCD-Anschluss (4-Bit-Modus)

LCD RS  → Arduino Pin 12
LCD EN  → Arduino Pin 11
LCD D4  → Arduino Pin 5
LCD D5  → Arduino Pin 4
LCD D6  → Arduino Pin 3
LCD D7  → Arduino Pin 2
LCD VSS → GND
LCD VDD → 5 V
LCD Vo  → Arduino Pin 9 (PWM für Kontrast)
LCD A   → Arduino Pin 10 (PWM für Backlight, über 220 Ω)
LCD K   → GND

Taster

Taster „Stunde“ → Arduino Pin 6 (INPUT_PULLUP)
Taster „Minute“ → Arduino Pin 7 (INPUT_PULLUP)

Software-Highlights

• Keine zusätzlichen Bibliotheken nötig (nur LiquidCrystal.h aus der Arduino-IDE).

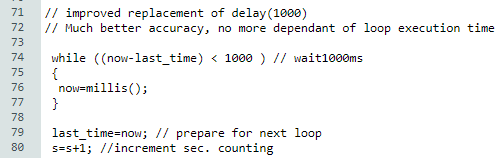

• Im loop() wird per millis() geprüft, ob 1000 ms vergangen sind – dann wird die interne Zeitvariable inkrementiert.
• Tasterabfrage mit Entprellung (einfaches delay(50) nach Erkennung).
• Einstellmodus: Drückt man einen Taster, wechselt die Anzeige in den Editiermodus für Stunde/Minute.

Genauigkeit & Grenzen

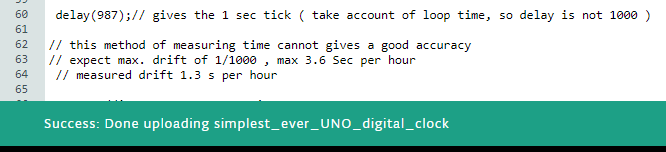

Der Arduino-Resonator hat eine Toleranz von ca. ±0,5 % – das entspricht bis zu ~43 Sekunden Abweichung pro Tag. Für eine Hobby-Uhr akzeptabel; für präzise Anwendungen ist ein RTC-Modul (DS3231) empfehlenswert. Dieser Aufbau demonstriert jedoch, wie man mit minimalen Mitteln eine funktionsfähige Uhr realisiert.

Fazit

Eine lehrreiche, minimalistische Digitaluhr, die zeigt, wie man Timing ohne delay(), interne Pull-Ups und PWM für LCD-Steuerung nutzt. Ideal für Einsteiger, um Arduino-Grundlagen (Timing, I/O, LCD) zu verstehen.
