Industrielle Elektronik-Reparaturberichte verstehen: Experten-Tipps für klare Einblicke

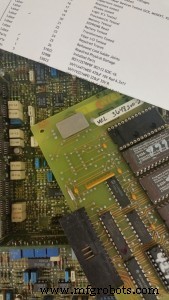

Verwirrt Sie Ihr Reparaturbericht? Fragen Sie sich, was zur Hölle die Techniker da gemacht haben? Viele Käufer industrieller Elektronikreparaturen sind sehr versiert in Elektronik, aber mehr als ein paar sind es nicht. Und nur fürs Protokoll: Wir stimmen zu, Reparaturberichte können manchmal mysteriös und verwirrend sein.

Keine Angst! Wissen ist Macht und für diejenigen, die keine starke Kenntnis elektronischer Reparaturbegriffe haben, haben wir ein „Elektronik-Reparatur-Spickzettel“ mit Teilen und Begriffen erstellt, die häufig auf Reparaturberichten für industrielle Elektronik auftauchen. Nie wieder im Dunkeln tappen!

• Kondensatoren (Caps) ersetzt – Ein Cap (kurz für Kondensator) ist ein Bauelement zum Speichern elektrischer Ladung; häufig in Netzteilen, Antrieben und auf vielen Leiterplatten zu sehen; dies ist für die meisten KEIN DIY-Reparaturartikel, da Kondensatoren auch nach Wochen ohne Strom einen schmerzhaften und möglicherweise tödlichen Stromschlag verursachen können, wenn man sie berührt. Kondensatoren sind die Nummer-eins-Komponente, die kaputtgeht („durchgebrannter Kondensator“ ist der übliche Begriff) und in defekter Elektronik oft ersetzt werden müssen.
• Dioden ersetzt – Dioden sind Halbleiterbauelemente, die Strom nur in eine Richtung fließen lassen; oft in Netzteilen und Leiterplatten verwendet (Diodenarray ist eine Gruppierung von Dioden, die miteinander verbunden sein können oder nicht, und jede lässt Strom in eine Richtung fließen und verhindert ihn in der entgegengesetzten). Dioden variieren in Form und Größe, sind aber immer auf einem „Kühlkörper“ montiert, um die durch den Stromfluss entstehende Wärme abzuführen. Ursachen für Diodenausfall sind meist Spannungsspitzen und verpolte DC-Anschlüsse.

• EEPROM – steht für „Elektrisch Erasable Programmierbares Read-Only Memory“, wird in vielen Elektroniken verwendet, um kleine Datenmengen wie eine Mini-Festplatte mit Informationen für den Prozessor zur Maschinensteuerung zu speichern.
• Kathode oder CRT-Austausch – kurz für Cathode Ray Tube, eine große, schwere Gasentladungslichtquelle, die ihre Lichtausbeute aus einer Phosphorbeschichtung im Glasgehäuse erzeugt; in älteren Monitoren einschließlich mancher Touchscreen-Monitore verbaut
• LCD ersetzt – „Liquid Crystal Display“ Monitordisplay, das ein Videosignal anzeigt. Es ist meist weit günstiger und einfacher, einen LCD-Bildschirm zu ersetzen als eine Reparatur zu versuchen.
• Lötstellen/Leiterbahnen nachgelötet – Lot besteht aus Metalllegierungen, um Metalloberflächen miteinander zu verbinden. Die Leiterbahnen sind die silbrigen Metalllinien, die elektronische Bauteile verbinden. Diese werden bei Reparaturen oft „nachgelötet“, da sie Mikrorisse entwickeln können – fast unsichtbare Risse, die Ihre Elektronik ausfallen lassen. Älteres Lot ist bleihaltig, neueres bleifrei.
• Schalter ersetzt – wie ein Lichtschalter, kleine Bauelemente, die einen Stromkreis in allen elektronischen Geräten ein- oder ausschalten. Schalter können meist ersetzt werden, wenn sie ausfallen.
• SCR, MOSFET, IGBT ersetzt – Alles Ausgangsleistungsbauelemente. IGBT steht für „Insulated Gate Bipolar Transistor“; MOSFET – „Metal-Oxide Semiconductor Field-Effect Transistor“; SCR – „Silicon Controlled Rectifier“. Diese Komponenten gehen häufig kaputt und müssen bei Reparaturen ersetzt werden.
• ICs ersetzt – IC steht für „Integrierte Schaltung“ aka Chip oder Mikrochip. Halbleiterwafer mit Tausenden oder Millionen winziger Widerstände, Kondensatoren und Transistoren. Können als Verstärker, Oszillator, Timer, Zähler, Speicher oder Mikroprozessor dienen. Meist ersetzbar, außer sie sind kundenspezifisch oder enthalten proprietäre Programmierung/Code und sind passwortgeschützt.
• Widerstände ersetzt – passives Bauelement, das den Stromfluss regelt (widersteht), um den Strom zu anderen Komponenten in einer Schaltung zu steuern, z. B. verhindern Widerstände, dass LEDs beim Einschalten sofort durchbrennen – sie sind häufige Opfer in beschädigter Elektronik. Widerstände sind in praktisch jeder Schaltung vorhanden.
• Ein-/Ausgang getestet – der Ort, wo Strom ein Gerät oder System verlässt oder betritt; z. B. kommen viele defekte Netzteile mit Problem „kein Output“ oder simpler „funktioniert nicht“.
• Konformale Beschichtung/Neubeschichtung – chemische Polymer- oder Epoxidbeschichtung in flüssiger Form, die trocknet und sich der Leiterplattenform „anpasst“, um elektronische Schaltungen vor rauen Umgebungen zu schützen; häufig bei Marinelektronik. Beschichtungen können oft, aber nicht immer, mit geeignetem Lösungsmittel entfernt und nach Reparaturen wieder aufgetragen werden.
• Leckstrom – elektrischer Strom, der dort fließt, wo er nicht sollte; passiert häufig bei alter oder beschädigter Isolierung und auch in Leistungsbauelementen wie MOSFETs, IGBTs und Kondensatoren.
• Last- (oder Leitungs-)Regelung – Fähigkeit des Geräts, konstante Spannung oder Strom auf dem Ausgangskanal zu halten, auch bei Laständerungen; meist Begriff für Netzteile. AVC – Automatische Spannungskompensation ist eine Art Regelung.
• Fehlersuche am Gerät – wie es klingt: Techniker suchte nach Schaden/Problemen mit verschiedenen visuellen und Testmethoden.
• Werkbank getestet – Gerät wörtlich auf Werkbank des Technikers gelegt und alle Grundfunktionen getestet, typischerweise vor und nach Reparaturen.
• Last getestet / unter Last getestet – getestet, indem eine Last auf das Gerät gegeben und seine Reaktion unter erwarteten normalen und Spitzenlastbedingungen gemessen wird, aber nicht in normalen Arbeitsbedingungen
• Statisch getestet – Trockenlauf-Test zur Verifizierung der Funktion, aber nicht unbedingt in normalen Arbeitsbedingungen oder unter Last
• Dynamisch getestet – getestet, indem das Gerät simulierten Arbeitsbedingungen unterzogen wird, die Vibration, Stöße, Temperatur- und Feuchtigkeitsschwankungen etc. umfassen können, um sicherzustellen, dass es in den meisten erwarteten Bedingungen funktioniert
• QC Bestanden – Qualitätskontrolle hat alle Arbeiten von Reparaturen über Reinigung bis Zusammenbau geprüft und genehmigt

Diese Liste ist nur ein kleiner Ausschnitt häufig verwendeter Elektronik-Reparaturbegriffe. Wenn Sie einen Reparaturbericht erhalten und ihn nicht vollständig verstehen, zögern Sie nicht, Ihr Reparaturzentrum um mehr Erklärung zu bitten. Jedes kundenorientierte Reparaturzentrum sollte mehr als glücklich sein, seine Terminologie und durchgeführte Arbeiten zu erklären.

Wenn Sie nach einem Reparaturzentrum für Ihre beschädigte Industrieelektronik suchen, prüfen Sie zuerst, ob Ihr Gerät noch unter Garantie steht und falls ja, kontaktieren Sie den OEM bezüglich Reparaturen. Ist die Garantie abgelaufen, kontaktieren Sie ein unabhängiges industrielles Elektronik-Reparaturzentrum, um herauszufinden, ob es zu Ihrem Unternehmen und Ihren speziellen Reparaturanforderungen passt. Es sollte kostenlose Bewertungen für Ihre beschädigte Ausrüstung und, falls nötig, einen kostenlosen Kostenvoranschlag für Reparaturen (keine Prüfgebühren!) anbieten. Es sollte auch auf Wunsch Reparaturberichte liefern und eine gute Garantie von mindestens einem Jahr gewähren, die sowohl Teile als auch Arbeitszeit abdeckt.
