Digitales Arduino-Amperemeter:So bauen Sie Ihr eigenes Amperemeter zu Hause

Ein Amperemeter/Amperemeter (Abkürzung für Amperemeter) ist ein Gerät, mit dem Sie den Strom in einem Stromkreis messen können. Digitale Arduino-Amperemeter (A) sind die Maßeinheiten für den Stromfluss, und daher hat das Amperemeter seinen Namen. Einige Leute bezeichnen sie möglicherweise als Stromzähler.
Arduino-Mikrocontroller- und Mikroprozessor-Boards bieten Ihnen Zugriff auf eine große Fülle von Projekten. Zum Beispiel können Sie Ihr eigenes Amperemeter bauen. Aufgrund seiner Wiederverwendbarkeit ist es ein großartiges Projekt. Daher zeigen wir Ihnen in der folgenden Anleitung, wie Sie Ihr eigenes Arduino-Amperemeter zur Strommessung bauen können.

So bauen Sie Ihr eigenes DIY-Arduino-Amperemeter


Elektriker arbeiten an einem Stromzähler

Unser Ziel für diesen Leitfaden war es sicherzustellen, dass er einfach zu befolgen ist und so wenig Ressourcen wie möglich verbraucht. Sie müssen kein erfahrener Ingenieur sein, um das folgende Projekt zu erstellen.

Erforderliche Komponenten:

Arduino Amp Meter Hardwarekonfiguration

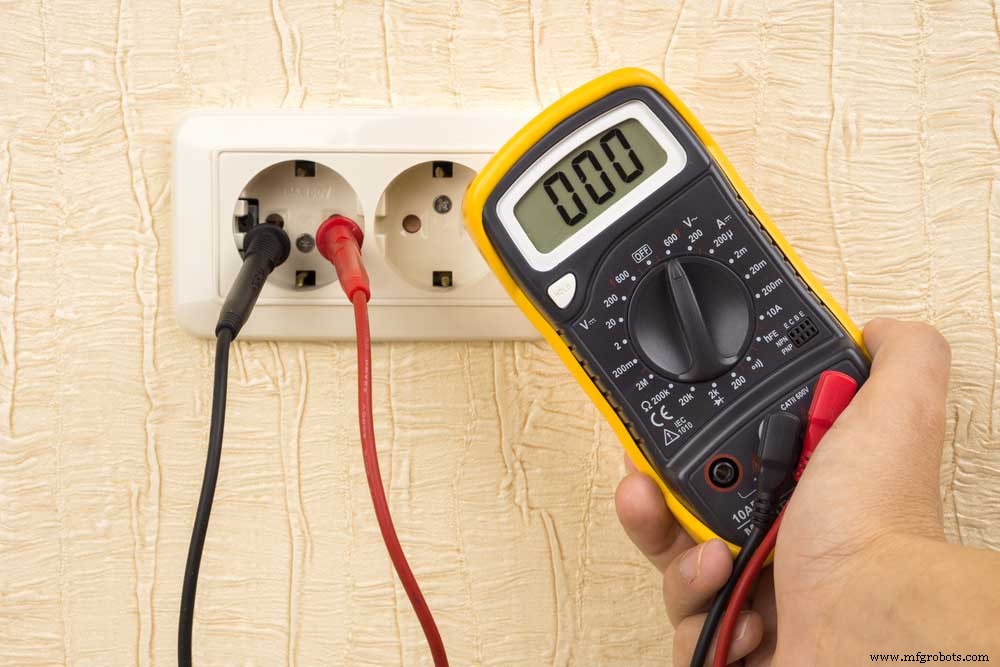

Stromzähler

Vorbereitung

Bevor wir mit der Montage unseres Arduino-basierten Amperemeters beginnen, müssen wir sicherstellen, dass wir die richtige Ausrüstung und Werkzeuge haben. Unser Arduino Amp Meter besteht aus drei Hauptteilen. Dazu gehört das 128 × 32 OLED-Display, das aktuelle Messwerte ausgibt. Der Stromsensor INA219 misst die Strom- oder Spannungswerte, während der Arduino Mini alles berechnet, verarbeitet und verbindet.

Der Arduino Mini enthält zwei Reihen von Stiften an der Seite. Wir müssen den Stromsensor INA219 mit dem I2C-Protokoll des Arduino Mini verbinden.

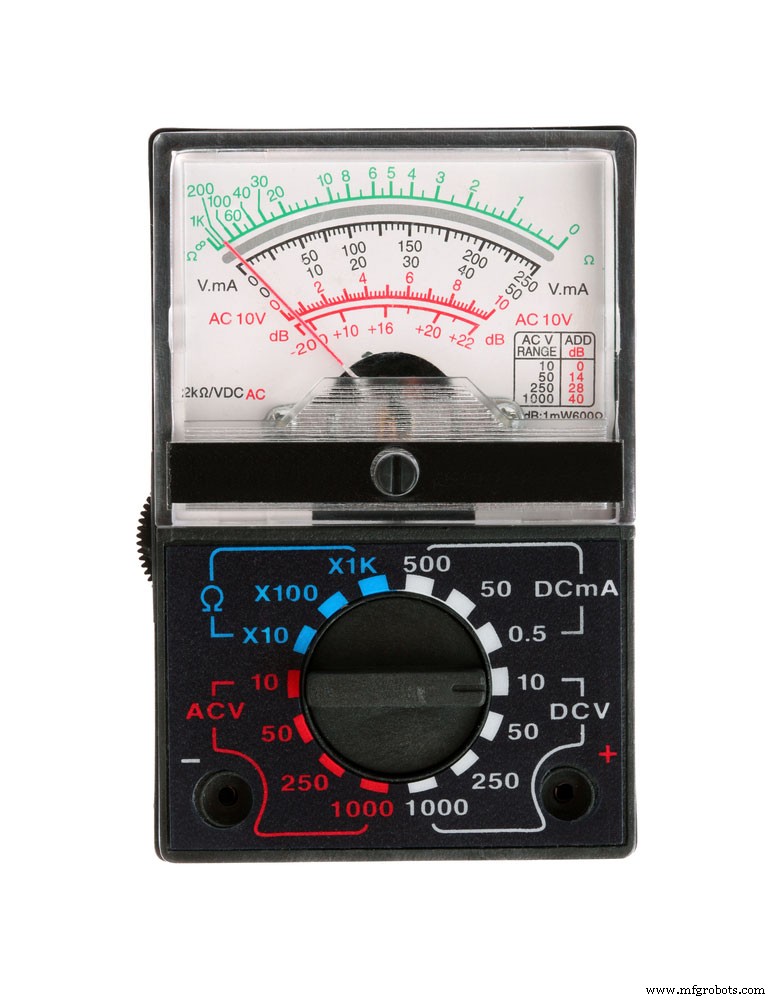

Analogmultimeter

Stellen Sie sicher, dass Sie ein Arduino Mini Pro 328P Rev 5-Board oder eine Nachbildung verwenden. Wenn Sie keinen finden können, müssen Sie sicherstellen, dass die von Ihnen verwendete Version einen A4- und einen A5-Stift hat.

Sie werden feststellen, dass die Stifte des Arduino Pro Mini mit den Stiften des INA219-Sensors und des OLED-Anzeigemoduls übereinstimmen. Dies setzt voraus, dass Sie die richtige Hardware verwenden.

Die VCC- und GND-Pins des INA219-Sensors werden mit den VCC- und GND-Pins des Arduino Pro Mini verbunden. Während SDA mit dem A4-Pin verbunden wird und SEL mit dem A5-Pin verbunden wird. Vereinfacht sieht es so aus:

1. INA219 VCC -> Arduino Pro Mini-VCC

2. INA219 GND -> Arduino Pro Mini GND

3. INA219 SDA -> Arduino Pro Mini A4

4. INA219 SEL -> Arduino Pro Mini A5

Dies funktioniert ähnlich auch mit dem OLED-Display:

1. OLED-Anzeige VCC -> Arduino Pro Mini VCC

2. OLED-Display GND -> Arduino Pro Mini GND

3. OLED-Display SDA -> Arduino Pro Mini A4

4. OLED-Anzeige SEL -> Arduino Pro Mini A5

Sobald Sie sichergestellt haben, dass diese Stifte übereinstimmen und ausgerichtet sind, können wir mit dem Bau unseres Amperemeters beginnen.

Anleitung

1. Verwenden Sie Ihren Lötkolben/Lötpistole, um die Stifte sowohl vom INA219-Sensormodul als auch vom OLED-Anzeigemodul zu entfernen.

Wenn eine Kunststoffkappe oder -abdeckung vorhanden ist, müssen Sie diese mit einem Schlitzschraubendreher entfernen

Erhitzen Sie die Rückseite jeder Nadel einzeln und schütteln Sie sie ab

2. Schneiden Sie vier Stücke 40 mm langen Draht von Ihrer verzinnten SWG-Kupferrolle ab
3. Schließen Sie die Drähte an und löten Sie sie auf das OLED-Anzeigemodul, indem Sie die Stifte ersetzen, die wir zuvor entfernt haben
4. Verwenden Sie die frisch gelöteten Drähte des OLED-Anzeigemoduls und verbinden Sie sie mit den Pins des Arduino Pro Mini.

Richten Sie die Stifte gemäß der Beschreibung aus, die wir im Abschnitt „Vorbereitung“ bereitgestellt haben

Wenn es richtig gemacht wird, sollte es wie ein Sandwich aussehen

Versuchen Sie zu verhindern, dass sich die Drähte berühren – verwenden Sie Ihren Schraubendreher, um Platz zwischen ihnen zu schaffen

5. Löten Sie die Drähte an den Arduino Pro Mini, aber schneiden Sie sie nicht kurz – wir müssen sie mit dem INA219-Sensormodul verbinden

Sie können die Drähte oben auf der OLED-Platine kürzen, falls Sie dies noch nicht getan haben

6. Passen Sie die Stifte des Arduino Pro Mini an und verbinden Sie sie mit den Drähten mit dem INA219-Sensormodul

Achte darauf, dass sich die Drähte nicht berühren – du kannst sie mit deinem Schraubendreher auseinanderhebeln

Löten Sie die Drähte an den INA219-Sensor

7.Stellen Sie sicher, dass Sie jeden Draht durchschneiden, um das Setup zu verschönern

Verbinden Sie den rechtwinkligen sechspoligen Header mit dem Arduino und löten Sie ihn an

8. Wir benötigen es, um Code auf den Arduino hochzuladen

Sie müssen das OLED-Anzeigemodul nach oben drücken, um die Stiftleisten zu löten – seien Sie dabei vorsichtig

Verbinden Sie die 2-polige JST-PH-Buchse mit den Kabeln des Batteriekastens

Verbinden und löten Sie den JST-Winkelstecker mit dem Arduino Pro-Mini

Der rote Draht (stromführend) wird mit dem RAW-Pin verbunden, während der schwarze Draht (neutral) mit GND verbunden wird – stellen Sie sicher, dass Sie entsprechend verdrahten und löten

Verbinden Sie das 4-polige Überbrückungskabel von Buchse zu Buchse vom Arduino Pro-mini mit dem Programmiergerät CH340

Verbinden Sie das Programmiergerät CH340 mit dem USB-Port Ihres Computers

Informationen zur Programmierung des Arduino-Amperemeters finden Sie im Abschnitt „Softwarekonfiguration“ dieser Anleitung.

Sobald Sie mit der Programmierung des Arduino Pro Mini fertig sind, sollten Sie in der Lage sein, einen Schaltkreis an das Sensormodul anzuschließen und einen Messwert vom OLED-Display zu erhalten. Sie können das gesamte Amperemeter mit dem Programmiergerät CH340 über USB oder mit dem 9-V-Akkupack mit Strom versorgen.

Arduino Amp Meter Softwarekonfiguration

Sie müssen den Arduino Pro Mini und den OLED-Bildschirm programmieren. Bevor Sie mit den Anweisungen in diesem Abschnitt fortfahren, benötigen Sie ein grundlegendes Verständnis dafür, wie die Programmierung mit der Arduino IDE für kompatible Geräte funktioniert. In diesem Abschnitt haben wir eine Skizze für jedes Teil unseres Arduino Pro Mini eingefügt.

OLED-128×32-Code

1. #include

2. #include

3. #include

4. #include

UEG2_SSD1306_128x32_UNIVISION_F_HW_12C ueg2 (USG2_RO);

void-Setup (void) {

u8g2.begin();

ina219.begin();

}

void-Schleife (void) {

u8g2.clearBuffer(); // den internen Speicher löschen

u8g2.setFont (u8g2_font_logi303032_tr); // wähle eine passende Schriftart

u8g2.setCursor(0, 32);

u8g2.print(millis());

u8g2.sendBuffer(); // Internen Speicher auf das Display übertragen

Verzögerung(200);

}

INA219-Code

1. #include

2. #include

Adafruit_INA219 ina219;

void-Setup (void)

{

uint32_t aktuelle Frequenz:

Serial.begin(115200);

Serial.println("Hallo!");

Serial.println(“Spannung und Strom messen mit INA219 …”);

ina219.begin();

}

void-Schleife (void)

{

1. Schwebespannung =0;

2. schwebende Busspannung – 0;

3. Schwebestrom_mA =0;

4. Schwebelastspannung =0;

Nebenschlussspannung – ina219.getShuntVoltage_mV();

Busspannung =ina219.getBusVoltage_V();

Strom_mA =ina219.getCurrent_mA();

Lastspannung – Busspannung + (Shuntspannung / 1000);

Serial.print ("Busspannung:");

Serial.print (Busspannung);

Serial.println("V");

Serial.print ("Shunt-Spannung:");

Serial.print (Shuntspannung);

Serial.println(” “);

Serial.print ("Ladespannung:");

Serial.print (Ladespannung);

Serial.println(” “);

Serial.print("Aktuell:");

Serial.print(current_mA);

Serial.println("mA");

Serial.println(“”):

Verzögerung(2000);

}

*Hinweis:Sie sollten den Sketch für den INA219-Code GetCurrent nennen.

Schlussfolgerung

Nachdem Sie die Hardware und Software für dieses Projekt konfiguriert haben, sollten Sie in der Lage sein, das Sensormodul zu verwenden, um den Stromfluss von jeder einfachen Schaltung zu messen. Wie Sie sehen können, ist dies ein sehr einfaches Projekt. Es dauert nicht lange, bis Sie fertig sind. Es ist perfekt für Anfänger und Bastler. Darüber hinaus können Sie dieses Projekt wiederverwenden, um als Spannungssensor zu arbeiten, oder es einfach als Werkzeug zum Messen des Stromflusses in Ihren anderen Projekten verwenden. Wie auch immer Sie sich entscheiden, wir hoffen, dass Ihnen das Lesen des Leitfadens Spaß gemacht hat. Wie immer danke fürs Lesen.
