So bereiten Sie Ihre CAD-Zeichnungen für die maschinelle Fertigung vor

Ob es sich um Metallteile oder Kunststoffteile handelt, CAD-Zeichnungen sind sehr wichtig für die Konstruktion und Herstellung fertiger Produkte. Die Computerverarbeitung von CAD-Zeichnungen hilft uns bei der Lösung dieser Probleme, aber die meisten Designer oder Produktentwickler verstehen den Produktionsprozess der Dokumente in der Werkstatt möglicherweise nicht vollständig oder Fertigung.

Erklären Sie heute aus Sicht des Herstellers, warum wir immer darum bitten, CAD-Zeichnungen einschließlich 2D- und 3D-Zeichnungen zusammen bereitzustellen, damit Sie einen Computer verwenden können, um zwei verschiedene Formate für uns zu produzieren, um schnellere und genauere Präzisionsteile herzustellen, die sich treffen die Anforderungen.

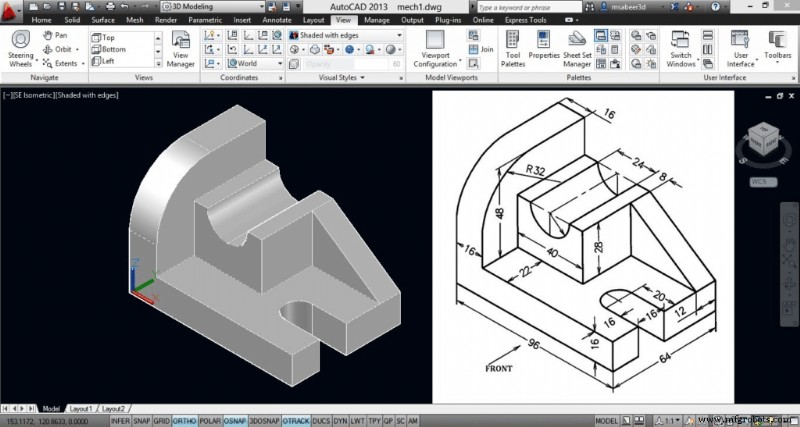

Was ist eine 3D-CAD-Zeichnung?

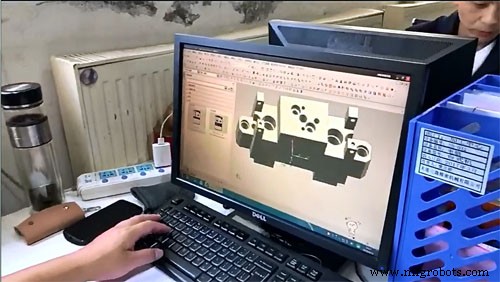

3D-CAD ist die Abkürzung für Computer Aided Design. Es ist ein technisches System, das hauptsächlich von Ingenieuren, Architekten und Künstlern verwendet wird, um technische Dokumentationszeichnungen zu entwerfen und zu erstellen. Mithilfe von 3D-Software wird ein Datenmodell erstellt, das alle Maßdaten des Teils enthält, auch wenn es zu keinem Zeitpunkt auf dem Bildschirm angezeigt wird. Was Sie auf dem Bildschirm sehen, sieht normalerweise wie ein festes Objekt aus, das gedreht und aus jedem Winkel betrachtet werden kann und dem Betrachter eine tiefe Perspektive bietet.

Einige der besten 3D-Softwareprogramme umfassen UG, Solidworks, Rhino, Catia usw. Die Interaktion zwischen 3D-CAD-Zeichnungen und Benutzern ist höher, und der 3D-Prozess ist sehr genau und schnell geworden, was Herstellern die Massenproduktion von Produkten ermöglicht. Die 3D-CAD-Zeichnung ist eine sehr effektive Software für die Produktion unseres Herstellers, die dem Hersteller helfen kann, verschiedene Formen auf sehr einfache Weise herzustellen.

Wie wird die 3D-CAD-Datei in der Fertigung verwendet?

Bei der Herstellung von Bearbeitungsteilen haben 3D-Dateien einige wichtige Zwecke.

Erstens kann es dem Hersteller helfen, das physische Volumen und die Geometrie des Teils zu verstehen, und das Verständnis der Größe kann bei der Bestellung des Rohmaterialbestands helfen. Wenn es sich um eine Produktbaugruppe handelt, können wir ihre Produktfunktion und ihren Designzweck erkennen.

Zweitens können 3D-Dateien, da sie Rohdaten enthalten, zum Erstellen von Schneidprogrammen für jede Art von CNC-Bearbeitungsprozess verwendet werden. In diesem Fall wird das 3D-Modell zu einem G-Code, der den Weg angibt, den die computergesteuerte Maschine nimmt, um die Form aus dem Rohmaterial zu schneiden. Die CNC-Werkzeugmaschine kann verschiedene Formen fräsen und drehen, um das fertige Endprodukt zu vervollständigen.

Die 3D-Datei kann uns auch helfen, das genaue Teilegewicht zu berechnen, um das Volumen und die Verpackung des Produkts zu überprüfen. Wir können genau wissen, wie Ihr Produkt oder Ihre Teile verpackt werden.

Was ist eine 2D-CAD-Zeichnung?

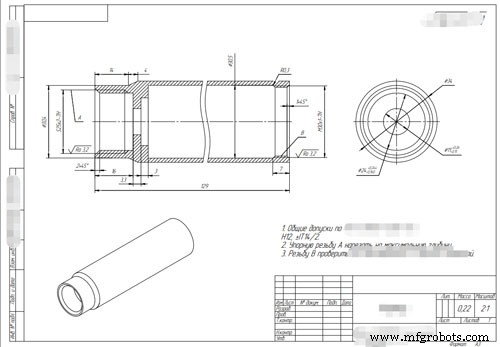

Das 2D-CAD-Zeichnen ist eine Technik, die von Zeichnern zum Entwerfen, Zeichnen und Bearbeiten von technischen Illustrationen verwendet wird. Die 2D-CAD-Zeichnung ist eine zweidimensionale Strichzeichnung, die nur eine Seite eines Teils zeigt. Sein Funktionsprinzip ähnelt einer Momentaufnahme eines Teils. 2D-CAD-Zeichnungen werden meist digital mit Grafiksoftware erstellt oder können per Knopfdruck direkt aus dem 3D-Modell exportiert werden. Designer müssen normalerweise drei verschiedene Ansichten erstellen, um das gesamte Teil anzuzeigen, und einige andere Details sind erforderlich.

Wie wird eine 2D-CAD-Datei in der Fertigung verwendet?

2D-CAD-Zeichnungen sind die Kernpunkte unserer Hersteller. Wir können normalerweise 2D-Dateien verwenden, um detailliertere Informationen über unsere Produkte oder Teile zu erhalten. Jeder Maschinenbauingenieur muss jedes wichtige Detail oder jeden wichtigen Bereich spezifizieren, um dem Hersteller alle wichtigen Dinge über das Teil mitzuteilen und wie das Teil aussehen, sich anfühlen und funktionieren soll. Alle 2D-CAD-Dateien sollten mindestens enthalten:

• Physische Abmessungen und Toleranzen
• Lochgröße, Position und Gewindetyp
• Oberflächenrauheit
• Oberflächenbeschaffenheit und Farbe
• Materialart
• Eckenradius
• Kritische Dimensionen

Für manuelle Bearbeitungsvorgänge muss die 2D-Zeichnungsdatei genügend Informationen enthalten, um alle Merkmale des Teils zu bilden. Erfahrene Maschinisten sind gut darin, Konstruktionszeichnungen zu interpretieren, um sie von Hand in fertige Produkte umzuwandeln. Bei modernen CNC-Geräten wird diese Art der Zeichnung am häufigsten verwendet, um die Oberflächenbehandlung zu markieren und Teile zu messen.

Nur Sie (der Konstrukteur) wissen, wie das Teil verwendet wird und welche Schlüsselfunktionen es hat. Unsere Konstrukteure und Maschinenbauingenieure müssen verstehen, wie sie für Produkte oder die Funktionen und Verwendungen von Teilen verwendet werden, und alle diese Informationen als 2D-Konstruktionszeichnungen kennzeichnen. Wenn diese klar sind, können sie wissen, was der Endkunde benötigt, um Ihre Erwartungen gut zu erfüllen.

Wenn nur die 2D-Konstruktionszeichnungen verwendet werden, um CNC-Bearbeitungsteile herzustellen angezeigt werden, müssen wir dennoch 3D-Dateien erstellen, was den Zeit- und Kostenaufwand unserer Hersteller reduziert, sodass wir in kürzerer Zeit Angebote erstellen und produzieren können. Denken Sie daran, dass bei der CNC-Bearbeitung 3D-Dateien zur Herstellung von Teilen und 2D-Dateien zum Messen von Teilen verwendet werden. (3D-Vergleich mit 2D-CAD-Zeichnung, was sind der Unterschied und die Vorteile?)

So erhalten Sie CAD-Zeichnungen

Mittlerweile sind CAD-Konstruktionszeichnungen in vielen Branchen zum Standard geworden, und es gibt mittlerweile viele kostenlose und kostenpflichtige CAD-Programme, die Ihre Anforderungen erfüllen können. Zu den besten verfügbaren CAD-Programmen gehören SolidWorks und AutoCAD.

Wenn es um die technische Software geht, gibt es viele Konstrukteure, die diese Dateien für Sie erstellen können. CAD-Designer haben oft ein tiefes Verständnis der CAD-Technologie, was bedeutet, dass sie schnell und effektiv visuelle Inhalte erstellen können, die für Ihr Produkt geeignet sind, und die erforderlichen 3D- und 2D-Zeichnungen nach Bedarf exportieren können, um sie an den Hersteller zu senden. Wenn einige Lieferanten über Designfähigkeiten verfügen, können sie auch Original-CAD-Zeichnungen vom aktuellen Hersteller erhalten und das Design von dort aus optimieren.

Jedes CAD-Programm sollte in der Lage sein, die erforderlichen Dateien zu erstellen, aber jedes CAD-Programm hat seinen eigenen Dateityp. Obwohl diese nativen Dateien eine große Flexibilität für die von Ihnen verwendeten spezifischen Programme bieten, können nicht alle Dateien einfach von einem Format in ein anderes konvertiert werden.

Probleme beim Konvertieren von CAD-Dateien verlangsamen die Gesamtgeschwindigkeit und können kostspielige Verzögerungen verursachen, daher ist es wichtig, die verschiedenen Dateiformate zu verstehen. (Related Post 6 Techniken zum Importieren von CAD-Zeichnungen)

Häufig CAD F Datei Formate   T ja

Native CAD-Dateiformate

Die nativen CAD-Dateiformate von PTC Creo, Siemens NX, CATIA, SolidWorks, Autodesk Inventor und andere Formate sind proprietär und müssen für die nachgelagerte Verarbeitung konvertiert und überprüft werden.

AutoCAD (.dwg): Dies ist das beliebteste 3D-CAD-Dateiformat, das Originalformat. Dies ist das native Dateiformat von Autodesk AutoCAD, dem ersten weit verbreiteten CAD-Programm auf diesem Gebiet. Die Erweiterung ist die Abkürzung für „drawing“, ein kompaktes Binärformat. Im Header speichert es Metadaten wie Dateiname, Version, Größe und Stil. In Objektdaten speichert es Objektentitäten und nichtgrafische Objekte, wie etwa Wörterbücher. Die Datei speichert auch Objektklassen- und Objektzuordnungsinformationen.

Parasolid (.x_t): Parasolid ist ein geometrisches Modellierungsprogramm, dessen Dateierweiterung die 3D-CAD-Dateiinformationen in der Zeichnung enthält, z. B. Geometrie, Topologie und Farbe. Der coolste Teil ist, dass .X_T-Dateien als Textdateien exportiert werden, wodurch sie einfach in verschiedene CAD-Programme importiert und exportiert werden können.

Neutrale CAD-Dateiformate

Das neutrale 3D-Format ist sehr nützlich für den Austausch zwischen verschiedenen CAD-Programmen. Diese 3D-CAD-Dateiformate erfassen von Natur aus weniger Metadaten als lokale CAD-Dateien, sodass bei ihrer Verwendung einige feine Details verloren gehen, sie eignen sich jedoch hervorragend für die Zusammenarbeit.

Stereolithografie oder „Standard Tessellation Language“ (.stl): Das ursprünglich von 3D Systems entwickelte STL-Dateiformat verwendet grobe Dreiecke, um die Oberflächenform und den Bereich eines 3D-CAD-Designs zu beschreiben. Es beschreibt Rohdaten ohne spezifische Einheiten und wird für Rapid Prototyping, 3D-Druck und Computerherstellung verwendet. Es wird normalerweise in binärer Form verwendet, um kompakter zu werden, und kann mit verschiedener anderer CAD-Software verwendet werden.

SCHRITT (.stp und .step): STEP steht für den Standard des Produktmodelldatenaustauschs. Es speichert 3D-Bilder im ASCII-Format. Obwohl das AMF 3D-CAD-Dateiformat mehr Informationen speichert, ziehen es viele Fertigungsunternehmen vor, STEP zur Preisfestlegung von Teilen zu verwenden. Sein ISO-Standardaustausch kann 3D-Daten verteilen, sodass sie über verschiedene CAD-Software angezeigt werden können. .stp und .step sind austauschbare Erweiterungen für STEP-Dateien.

Erste Grafikaustauschspezifikation (.iges): Es ist ein nationales Standard-CAD-Dateiformat, das von der US Air Force erfunden wurde. IGES ermöglicht den Austausch von Schaltplänen, Wireframes, Freiformflächen oder Solid-Modeling-Darstellungen von Produktmodellen. Es wurde entwickelt, um automatisch alle Konstruktionsdateien für die Luft- und Raumfahrt zu integrieren, und diese Funktion ist jetzt für Zivilisten verfügbar, die herkömmliche Konstruktionszeichnungen, Analysemodelle und andere Fertigungsanforderungen verwenden.
