Präzisions-CNC-Bearbeitung in der modernen Smartphone-Produktion

Gibt es ein technologisches Gerät, das unsere Generation von Wissenschaft und Technik wirklich definiert, dann ist es das Smartphone. Diese sich stetig weiterentwickelnden Gläser-Kunststoff-Elektronik-Blöcke haben ein riesiges Funktionsportfolio übernommen – Operationen genauso vielfältig wie Computer (wenn nicht mehr), dabei aber weitaus bedienfreundlicher und tragbarer im Alltag. Ihre Beliebtheit hat die Fertigung vor neue Herausforderungen gestellt – nicht nur bei der direkten Smartphone-Produktion, sondern auch bei Peripheriegeräten und Zubehör. Natürlich spielt CNC-Bearbeitung hier eine Schlüsselrolle.

Mit der richtigen Balance aus Geschwindigkeit und Produktionsvolumen beweisen diverse Dreh- und Fräsmaschinen, dass sie ein zentraler Bestandteil vieler Smartphone-Fertigungsaktivitäten sind. Die Präzision ist beispiellos und ermöglicht neuartige Designentscheidungen. Hier sind einige Wege, wie CNC zu diesen Taschencomputern beiträgt, auf die wir alle angewiesen sind.

Rahmen & Gehäuse

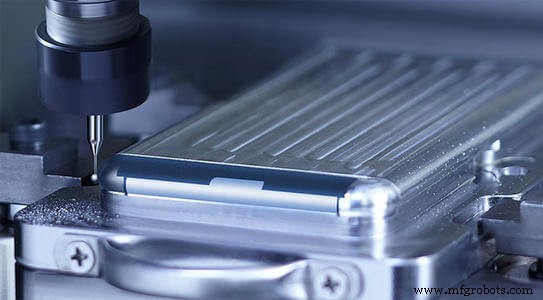

Beginnen wir mit dem auffälligsten Bauteil: dem physischen Äußeren, das das Gerät trägt und schützt. Diese Exterieurs, wie beim durchschnittlichen iPhone, bestehen oft aus Aluminium.

Das macht CNC-Bearbeitung zur besonders potente Fertigungsmethode. Die Technologie eignet sich hervorragend für die schlanken, abgerundeten Kanten von Apples Designs, die zum Markenzeichen des hauseigenen Stils geworden sind. Diese Ecken präzise, wiederholbar und zuverlässig herzustellen, erfordert präzises CNC-Fräsen und Laserschneiden.

Apple

Apple setzt so stark auf CNC-Fräsen, dass sie 10.000 Maschinen für MacBook Pros kauften und sie auch intensiv für die iPhone-Fertigung nutzen.

Bei Spitzenproduktion fertigte Apple rund 1 Million iPhones pro Tag. Jedes Telefon wird aus einem einzigen Aluminiumblock auf 10-Mikron-Toleranzen gefräst. Dasselbe gilt für Mac, iPad, Watch und viele Accessoires. Schweizer Drehautomaten sind in ihren Fertigungsstätten besonders beliebt – Zehntausende im Einsatz. Sie produzieren allerlei Teile, aber am prominentesten für die äußeren Gehäusemerkmale.

Samsung und Huawei

Ähnlich setzen Samsung und Huawei CNC-Bearbeitung prominent für ihre Telefongehäuse ein. Die breitere Smartphone-Industrie hat erkannt, dass diese Aluminium- und Legierungsteile langlebiger sind als ihre Kunststoffvorgänger. Unternehmen nutzen dies als Verkaufsargument und preisen die verbesserten Eigenschaften metallischer Rahmen an.

Während Großhersteller den erforderlichen Maßstab für Aluminiumrahmen stemmen, greifen kleinere, kosteneffiziente Fertiger auf Kunststoffgehäuse zurück – oft spritzgegossen. Selbst in deren Fertigungsketten kommt CNC-Bearbeitung beim Formenbau oder für kleinere Metallkomponenten wie starre Metallelemente im Rahmen zum Einsatz.

Kleinere Unternehmen, besonders in China, erhalten auch Subaufträge für Rahmen und Metallverkleidungen zur Reparatur. Gelegentlich, wenn sie groß genug sind, liefern sie auch Teile an Hersteller. Solche Firmen finden sich leicht im Internet und fertigen schnell Teile für diverse Kunden.

Phone Component Machining

Schutzhüllen (Cases)

Ein weiteres Äußeres, dem CNC-Bearbeitung neuartige Features verleihen kann, ist die Handyhülle. Die gängigsten Hüllen sind Leder und Kunststoff, daher werden die meisten Cases und Schutzhüllen nicht per CNC gefertigt, sondern per Spritzgießen oder Nähen – je nach Material und Fertigungsskala. Dennoch spielen CNC-Maschinen oft eine große Rolle bei der Herstellung der Formen für den Spritzguss.

Abgesehen davon haben CNC-Maschinen klare Vorteile bei Metall- und Holzhüllen. Metallhüllen bieten guten Schutz, einzigartige Optik und verhindern Überhitzung. CNC-Bearbeitung fräst die exakte Telefonform in die Hülle, meistert schwierige Kanten präzise.

Holzhüllen sind oft teurer – Bambus, Teak, Ulme – aber stilvoll. Manche werden handgefertigt, doch CNC-gefräste Hüllen dominieren die Produktion, da sie günstiger und einfacher herzustellen sind. Der Hauptvorteil: Hersteller können Holzcases schnell und präzise in Serie fertigen.

Unternehmen wie Kerf betreiben vollwertige Produktionslinien mit CNC-Maschinen für diese einzigartigen, zuverlässigen Holzcases für diverse Telefone. Partnerschaft mit Urban Tree, die gefällte Bäume im Pittsburgher Raum rettet – ein Nachhaltigkeitsbonus. Kerf versichert, dass ihre Exotenhölzer nicht aus Ländern stammen, die Naturressourcen ausbeuten oder mit gefährdeten Arten handeln.

Touch-sensitives Glas

Touch-sensing-Schnittstellen sind ein zentraler Bestandteil moderner Technologie, aber für Smartphones absolut essenziell. Sie kommen auch in Smartwatches, Tablets und TVs zum Einsatz. CNC-Bearbeitung hat auf verschiedene Weise beigetragen, aber Glasfräsen ist wohl der bedeutendste. Es ermöglicht die Herstellung verschiedenster Formen und sogar Schlitze auf der Glasoberfläche.

Der Hauptvorteil von CNC-Fräsmaschinen für solche Glasoberflächen: Eignung für Batch-Produktion bei gleichzeitiger Erfüllung der hohen Qualitätsanforderungen pro Stück. Andere Maschinen schaffen nicht immer die erforderliche Oberflächenqualität – Schleifprozesse auf CNC-Fräsmaschinen bieten hier die ideale Lösung für komplexe Spezialprodukte.

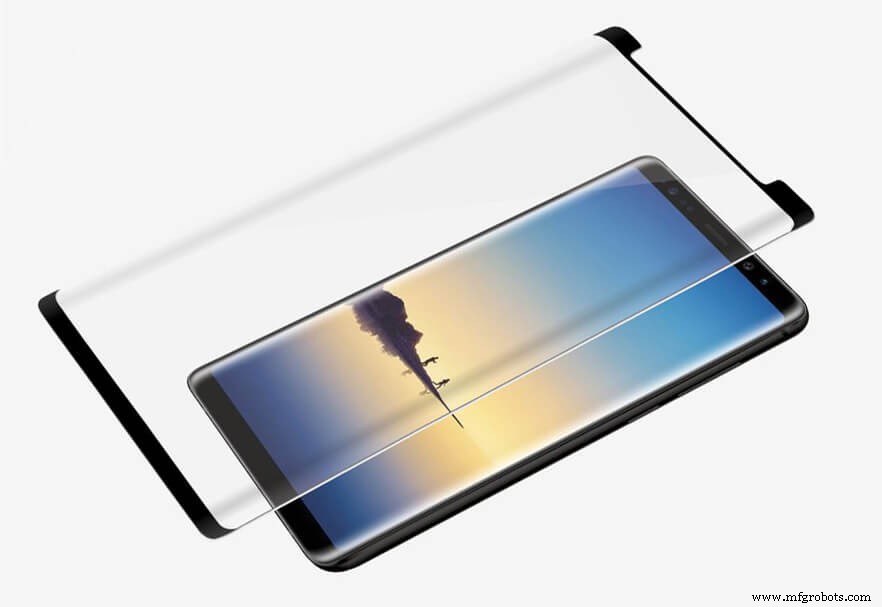

Schneiden und CNC-Schleifen werden auch für Gorilla Glass und Schutzfolien eingesetzt. In Kombination mit chemischen Härtungsverfahren ergibt das hohe Kratz- und Bruchfestigkeit, gute Transparenz und hohe optische Qualität für bessere Bildschirme. Neben Smartphones kommt dieses Glas bei Computermonitoren, TV-Bildschirmen und Innenausbau zum Einsatz.

Ästhetische Veredelungen

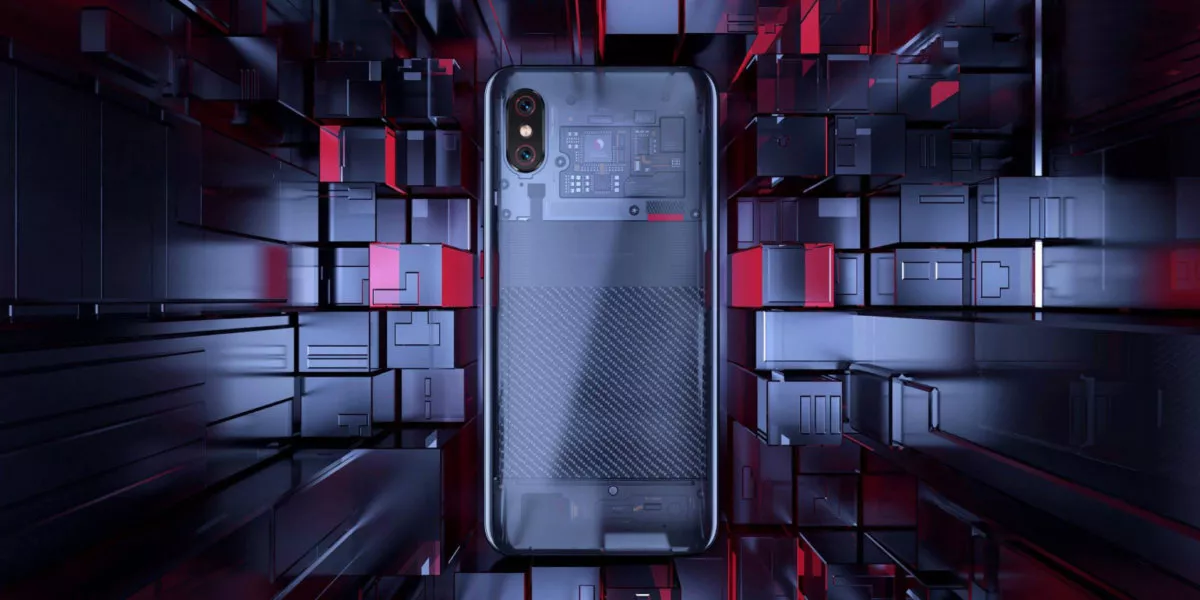

Das Aussehen eines Telefons kann entscheidend sein. Deshalb achten Unternehmen zunehmend auf kleine ästhetische Details, die ihr Produkt hervorheben. Das Xiaomi Mi 8 nutzt eine muralartige Darstellung des Innenlebens auf der Rückseite – realisiert mit einer CNC-Graviermaschine, die das Bild auf ein 0,3 mm starkes Aluminiumblech mit winzigem Fräser ätzt.

Dasselbe Prinzip lässt sich auf Kunststoffabdeckungen mit eingebetteten Designs übertragen, die der Nutzer austauschen kann. Diese können sogar aus recyceltem Kunststoff bestehen – nachhaltigere Produktion, die der Endnutzer nach Geschmack anpassen kann.

Peripheriegeräte und Zubehör

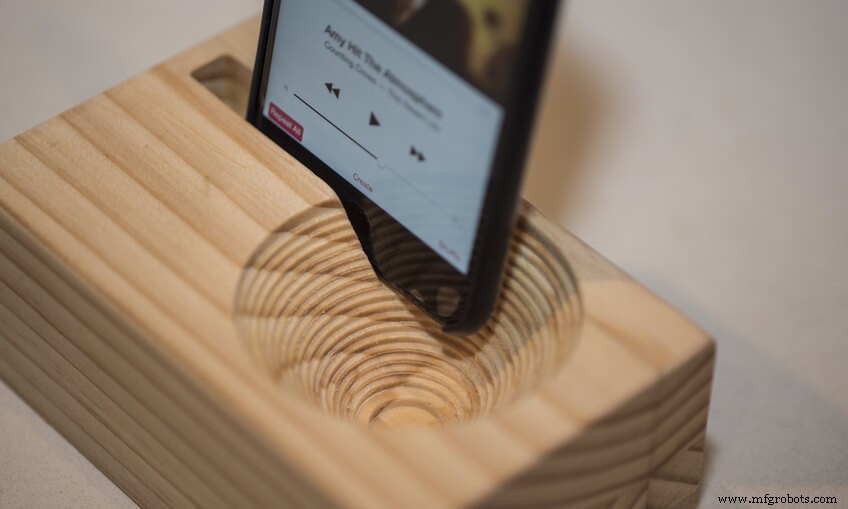

Figure 3 X Carve Phone Amplifier

Smartphone-Anwendungen enden nicht beim Gerät. Unzählige Add-ons erweitern die Nutzung, und CNC macht solche Peripheriegeräte noch einfacher herstellbar.

Beispiel Selfie-Stick: Custom-CNC-Fräsdienstleistungen und -Teile ermöglichen Unternehmen die schnelle Produktion all der kleinen Schrauben und Muttern. Selbst leicht verlierbare oder brechbare Schrauben lassen sich so fertigen. Viele Firmen bieten gefertigte Teile als signifikante Verbesserungen an (Titanvarianten für Extra-Stärke) – für die eigene Werkstatt oder Reparatur. Ein weiteres Beispiel: verbesserte Gehäuse für externe Stromquellen oder Powerbanks. Besseren, steiferen Schutz für diese Energiespeicher.

Es gibt geniale, unkonventionelle Optionen am Markt. X Carves einfacher, nicht-elektronischer Holz-Verstärker ist ein CNC-Meisterwerk. Das Design nimmt einen Holzblock und fräst eine Reihe schrumpfender Kreise mit einem Schlitz für das Telefon entlang des Bogens. Die kleine akustische Öffnung verstärkt den Schall. Die Schönheit: einfach herzustellen und online für Zerspaner überall zum Nachbau verfügbar.
