Beispiel für ein Fanuc-Unterprogramm

Hier ist ein Beispiel für ein Fanuc-Unterprogramm, das zeigt, wie CNC-Maschinisten das Schreiben und Warten ihrer CNC-Programme vereinfachen können, indem sie die Methode der Unterprogrammierung verwenden.

CNC-Unterprogramme

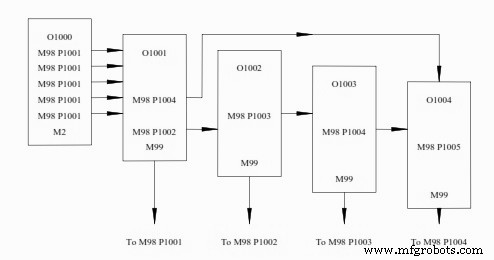

Unterprogrammierung ist eine Möglichkeit, mit der CNC-Maschinisten andere in CNC-Maschinen gespeicherte CNC-Programme aus ihren Programmen (als Hauptprogramme bezeichnet) aufrufen können.

Lesen Sie den Artikel über die Fanuc-Unterprogrammierung.

Dieser Unterprogrammierungsprozess erleichtert es CNC-Programmierern/Maschinisten, ihre CNC-Programme klein zu halten, indem sie Programme in kleine Teile von wiederholbarem, nützlichem Code aufteilen.

Fanuc-Unterprogrammierung

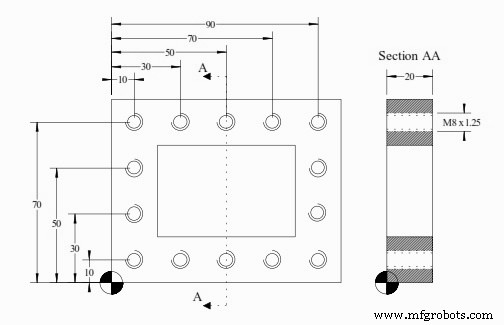

Wie das folgende CNC-Programmbeispiel zeigt,

CNC-Maschinist möchte einige Löcher bohren und dann möchte er die gleichen Löcher klopfen.

Beispiel ohne Aufruf des Fanuc-Unterprogramms

Die einfachste Art der Programmierung kann hier nachgelesen werden G81 Bohrzyklus G84 Gewindebohrzyklus CNC-Programmbeispiel.

Beispiel mit Aufruf des Fanuc-Unterprogramms

Unten sehen Sie das gleiche Programmbeispiel, aber dieses Mal verwenden wir die Technik der Unterprogrammierung.

Fanuc-Unterprogrammbeispiel

Beispiel für ein Fanuc-Unterprogramm

 O1000 ;
N1 T1 M6 ;
N2 G0 G90 G40 G21 G17 G94 G80 ;
N3 G54 X10 Y10 S? M3 ;
N4 G43 Z100 H1 ;
N5 Z5 ;
N6 G81 R3 Z-20 F? M8 ;
N7 M98 P1001 ;
N8 G0 G90 Z100
N9 T2 M6 ;
N10 G0 G90 G40 G21 G17 G94 G80 ;
N11 G54 X10 Y10 S? M3 ;
N12 G43 Z100 H1 ;
N13 Z5 ;
N14 G84 G99 G95 R3 Z-20 F1.25 M8 ;
N15 M98 P1001 ;
N16 G0 G90 Z100 ;
N17 T0 M6 ;
N18 M30 ;

Unterprogramm

O1001 ;
N101 Y30 ;
N102 Y50 ;
N103 Y70 ;
N104 X30 ;
N105 X50 ;
N106 X70 ;
N107 X90 ;
N108 Y50 ;
N109 Y30 ;
N110 Y10 ;
N111 X70 ;
N112 X50 ;
N113 X30 ;
N114 G80 ;
N115 M99
