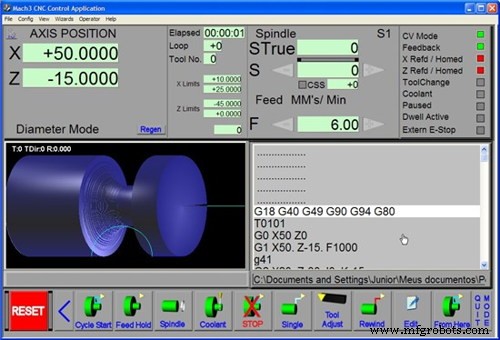

Mach3 Dreh-G-Code Referenzhandbuch

Die Mach-Software hat sich zur besten verfügbaren PC-CNC-Software auf dem Markt entwickelt. Nicht nur extrem erschwinglich für Industrie und Hobbyisten, sondern auch wegweisend in ihren Funktionen und stetiger Weiterentwicklung.

Wandelt einen Standard-PC in einen vollwertigen CNC-Controller um, geeignet für: Drehmaschine, Fräse, Plasmaschneider, Router, Gravierer etc.

Für Mach3 Fräs-G-Code lesen Sie: Mach3 Mill G Code List

Mach3 Hauptfunktionen

• Bis zu 6 Achsen CNC-Steuerung
• Direkter Import von DXF, BMP, JPG und HPGL
• Visuelle G-Code-Anzeige
• G-Code-Generierung
• Mehrere Assistenten (Wizards)
• Videodarstellung der Maschine
• Touchscreen-Fähigkeit

Unten finden Sie die vollständige Liste der G-Codes für Mach3 Turn

Mach3 Turn

Mach3 Turn G-Code Liste

G00 Schnellpositionierung
G01 Lineare Interpolation
G02 Uhrzeigersinn Kreis-/Schraubeninterpolation
G03 Gegenuhrzeigersinn Kreis-/Schraubeninterpolation
G04 Verweilen
G10 Koordinatensystem-Ursprungseinstellung
G15/G16 Polarkoordinaten-Bewegungen in G0 und G1
G17 XY Ebenenwahl
G18 XZ Ebenenwahl
G19 YZ Ebenenwahl
G20 Zoll-Einheit
G21 Millimeter-Einheit
G28 Heimkehr
G28.1 Achsen referenzieren
G30 Heimkehr
G32 Gewindeschneiden
G40 Radius-Korrektur abschalten
G41/G42 Radius-Korrektur links/rechts starten
G50 Alle Skalierungsfaktoren auf 1.0 zurücksetzen
G51 Achsen-Dateneingabe-Skalierungsfaktoren setzen
G52 Temporäre Koordinatensystem-Versätze
G53 Bewegung im absoluten Maschinenkoordinatensystem
G54 Spannversatz 1 verwenden
G55 Spannversatz 2 verwenden
G56 Spannversatz 3 verwenden
G57 Spannversatz 4 verwenden
G58 Spannversatz 5 verwenden
G59 Spannversatz 6 / allgemeinen Spannversatz verwenden
G61/G64 Exakter Stopp / Konstantgeschwindigkeitsmodus
G76 Festzyklus – Gewindeschneiden
G77 Festzyklus
G78
G80 Bewegungsmodus abbrechen (einschließlich Festzyklen)
G81 Festzyklus – Bohren
G82 Festzyklus – Bohren mit Verweilen
G83 Festzyklus – Gewindebohren
G90 Absoluter Abstandsmodus
G91 Inkrementeller Abstandsmodus
G92 Koordinaten versetzen und Parameter setzen
G92.x G92 etc. abbrechen
G94 Vorschub pro Minute Modus
G95 Vorschub pro Umdrehung Modus
G98 Anfangsniveau-Rückkehr nach Festzyklen
G99 R-Punkt-Niveau-Rückkehr nach Festzyklen
