Vertikales Bearbeitungszentrum: CNC-Programmierleitfaden für Einsteiger

Vertikale Bearbeitungszentren sind ein wesentlicher Bestandteil jeder CNC-Werkstatt. Hier finden Sie ein Programmierbeispiel für ein vertikales Bearbeitungszentrum, das CNC-Drehern den Einstieg in die CNC-Programmierung erleichtert.

Programmierbeispiel für vertikales Bearbeitungszentrum

Vertikales Bearbeitungszentrum: CNC-Programmierleitfaden für Einsteiger

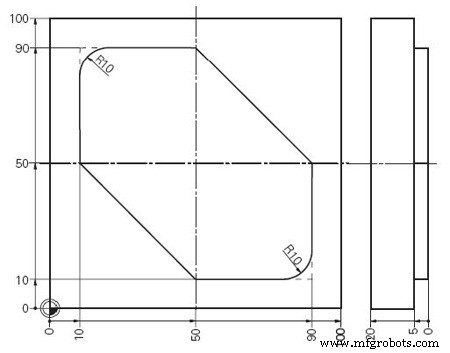

Programmierbeispiel für vertikales Bearbeitungszentrum

N10 T1 N20 S1000 M3 N30 G00 G40 G90 G17 X-30 Y60 N40 G43 Z50 H1 N50 Z-5 N60 G01 G41 X10 Y60 D1 F200 N70 Y80 N80 G02 X20 Y90 R10 N90 G01 X50 N100 X90 Y50 N110 Y20 N120 G02 X80 Y10 R10 N130 G01 X50 N140 X10 Y50 N150 Y65 N160 G40 X-30 Y60 N170 G00 Z200 M02

Code-Erklärung

Block	Funktion
N10	Werkzeug 1 wählen
N20	Spindeldrehzahl 1000 U/min, Spindel rechts
N30	Schnellgang, Radiuskompensation aus, absolut, XY-Ebene, Startposition
N40	Werkzeuglängenkompensation aktivieren (Z=50, Offset H1)
N50	Z-Abfahrt auf -5 mm
N60	Vorschub, Radiuskompensation links (G41), Startpunkt Kontur
N70-N150	Konturverfolgung mit Linearis (G01) und Kreisbögen (G02/G03)
N160	Radiuskompensation aus (G40), Rückzug
N170	Schnellgang Z=200, Programmende

Hinweis: Dieses Beispiel demonstriert grundlegende Fräsoperationen mit Radiuskompensation (G41/G40) und Kreisinterpolation (G02/G03 mit R-Parameter). Für den praktischen Einsatz müssen Werkzeugdaten, Nullpunkte und Sicherheitsabstände an die jeweilige Maschine angepasst werden.
