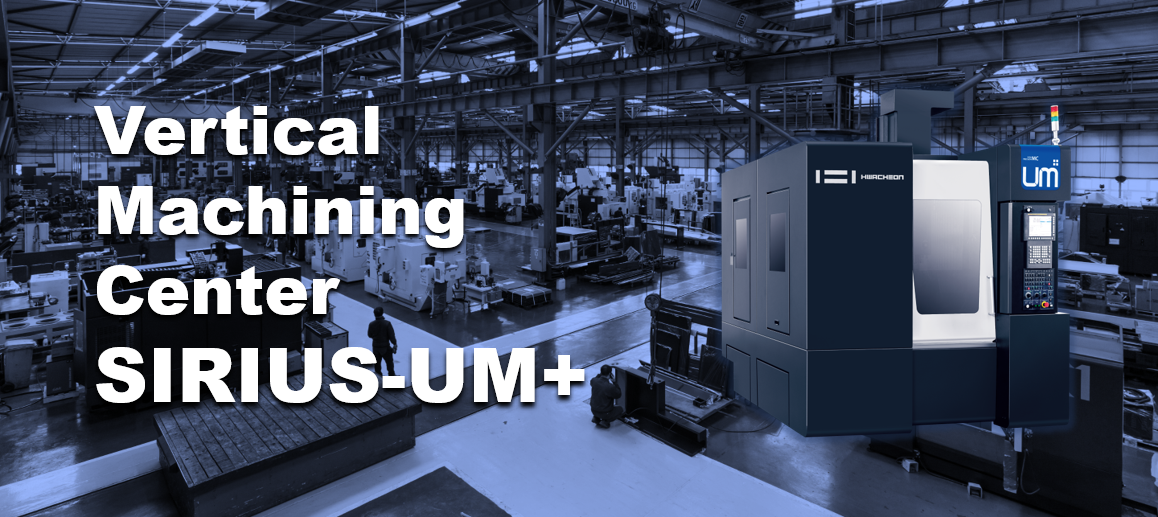

Vertikales Bearbeitungszentrum SIRIUS UM+

Entwickelt für hohe Geschwindigkeit und höchste Präzision

Das vertikale Bearbeitungszentrum SIRIUS-UM+ verfügt über unsere von Hwacheon hergestellten Spindeln mit 20.000 – 45.000 U/min und bietet höchste Flexibilität für Teile, die eine hohe Geschwindigkeit und Genauigkeit im Mikrometerbereich mit höchster Oberflächengüte erfordern.

Mit einem Verfahrbereich von X / Y / Z (750 / 500 / 450 mm) bietet es überlegene Technologie, Gesamtmaschinendesign und -konstruktion.

SIRIUS-UM+ ist für höchste Anforderungen im MOLD &DIE-Anwendungen ausgelegt, hinsichtlich Genauigkeit und Oberflächengüte ist die Maschine zunächst „Mechanisch Starr und Genau“. Danach wird die Elektronik verwendet, um die Maschinenpräzision bis auf den letzten Mikrometer fein abzustimmen.

Ein weiterer wichtiger Aspekt bei der Konstruktion ist die Integration des Feedbacks der Industrie, um ein leistungsstarkes und zuverlässiges Bearbeitungszentrum zu einem erschwinglichen Preis bereitzustellen.

Hauptfunktionen von SIRIUS UM+

• Niedrig zentriertes Design, das die statische Genauigkeit weiter verbessert.
• Unterstützt durch die BRIDGE-Struktur bietet es beste Steifigkeit und optimale Dynamik.
• Es werden alle Anstrengungen unternommen, um Vibrationen zu vermeiden oder auf ein Minimum zu reduzieren.
  Beispielsweise arbeiten die Schneckenförderer an beiden Seiten des Tisches in isolierten austauschbaren Abdeckungen, um Vibrationen und Wärmeableitung zu vermeiden dem Maschinen-Mainframe.
• Die Wärmekontrolle von innen und außen, die auf das Maschinengussteil einwirkt, wird durch ein spezielles Isoliermaterial kontrolliert und gleichmäßig verteilt, das um den gesamten Maschinenrahmen und das Bettgussteil gewickelt ist.
• Der innere Bearbeitungsbereich ist abgedeckt, um das Rahmengussteil vor der durch Späne erzeugten Hitze zu schützen.
• Die hochwertigen und groß dimensionierten Rollen-Profilschienenführungen sind für optimale Stabilität in großem Abstand zueinander montiert.
• Für diese Maschine steht eine Auswahl verschiedener Spindeln zur Verfügung. Von 20 – 45.000 U/min bietet diese Maschine höchste Flexibilität für jeden Anwendungszweck.
• Die eingebauten Motorspindeln werden wie die gesamte Maschine sowie die Teile dafür im eigenen Haus von Hwacheon in Südkorea konstruiert und gefertigt.
• Die Spindel, das Herz jeder Werkzeugmaschine, verwendet das einzigartige OIL-JET Schmiersystem. Sicherzustellen, dass die Anwendung auch rund um die Uhr mit maximaler Geschwindigkeit läuft, ist kein Problem. Dabei wird nicht nur die Hitze kontrolliert, sondern die hochwertigen Keramiklager laufen jederzeit in frischem und temperaturgeregeltem Spezialöl. Dieses System stellt sicher, dass Wärme nicht nur kontrolliert, sondern erst gar nicht erzeugt wird.
• Werkzeugsysteme für die verfügbaren SIRIUS UM+ Spindeln sind in BBT-40 Standard; HSK-E40; HSK-E32. Optional auch HSK-A63 (20.000 U/min) erhältlich.
• Der eingebaute Motor liefert eine Leistung von 37 kW (20.000 U/min) und 221 Nm Drehmoment.
  Bietet höchste Leistung und Leistung beim Schruppen sowie feinste Oberflächenergebnisse, die selbst bei längsten Betriebszykluszeiten bearbeitet werden.

• Hochgeschwindigkeitsspindeln mit 32.000 &45.000 U/min sind auch für diese Maschine erhältlich. Die insgesamt extreme Steifigkeit und Stabilität von SIRIUS UM+ bietet die beste Grundlage für höchste Toleranzen und beste Oberflächengüten.
• Auf Wunsch und als Option bietet Hwacheon optional einen integrierten Magnettisch an, der in individuell steuerbaren Abschnitten ausgeführt ist. Kein Höhenverlust der Z-Achse, alle Kabel eingebaut und nicht freigelegt. Einfaches und schnelles Spannen mit maximaler Spannkraft und höchster Flexibilität. Spannen leicht und schnell.
• Der SIRIUS UM+ ist optional auch für engste Toleranzen erhältlich. Dafür steht ein „High Accuracy“-Paket zur Verfügung, das beinhaltet:Spezielle Führungsbahnen; Lineare Glasmaßstäbe mit hoher Auflösung in X-Y-Z; Flüssigkeitsgekühlte Kugelgewindetriebe; Speziell ausgewählte Teile und Tests, um höchstmögliche Genauigkeit zu erreichen. Fragen Sie unser Hwacheon-Team nach weiteren Details.

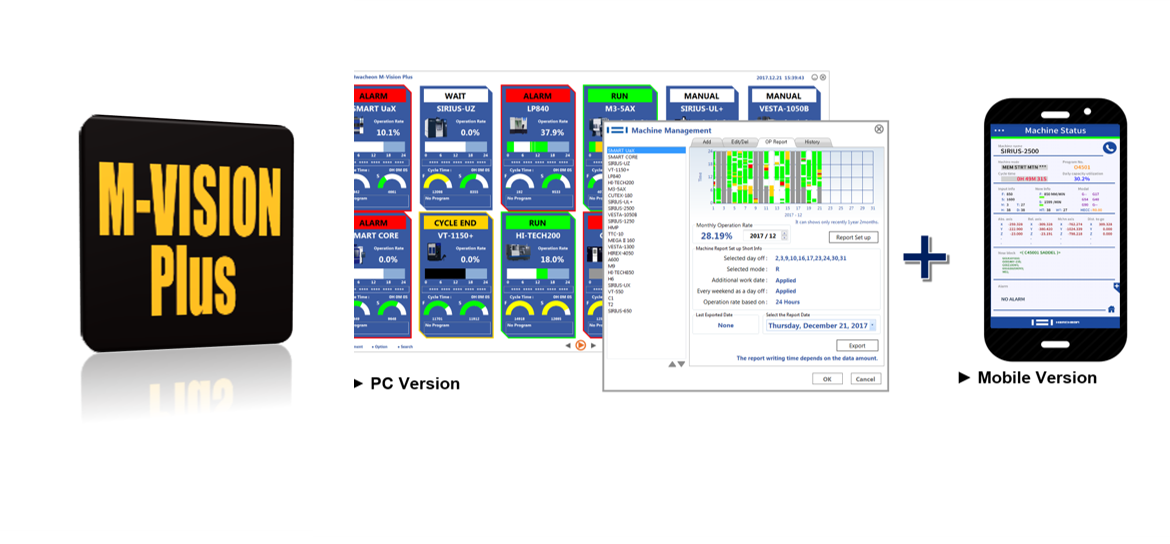

• Da alle Hwacheon-Bearbeitungszentren standardmäßig mit einem umfassenden Paket von individuell von Hwacheon entworfenen Softwarepaketen geliefert werden, sind solche auch bei SIRIUS UM+ enthalten. Entweder um Temperaturänderungen zu kontrollieren oder die Maschinendynamik an individuelle Anwendungsanforderungen zu optimieren. Ein Schritt in Richtung Industrie 4.0 ist die Hwacheon M-Vision Plus II Software.

SIRIUS-UM+, einer der Bestseller der SIRIUS-Serie, ist heute weltweit dafür bekannt, höchste Leistung zu sehr wettbewerbsfähigen Preisen zu bieten. Entweder um höchste Ansprüche im Werkzeug- und Formenbau zu erfüllen oder um höchste Genauigkeit bei bestimmten Teilen zu erreichen, liefert die SIRIUS UM+ beste Ergebnisse.

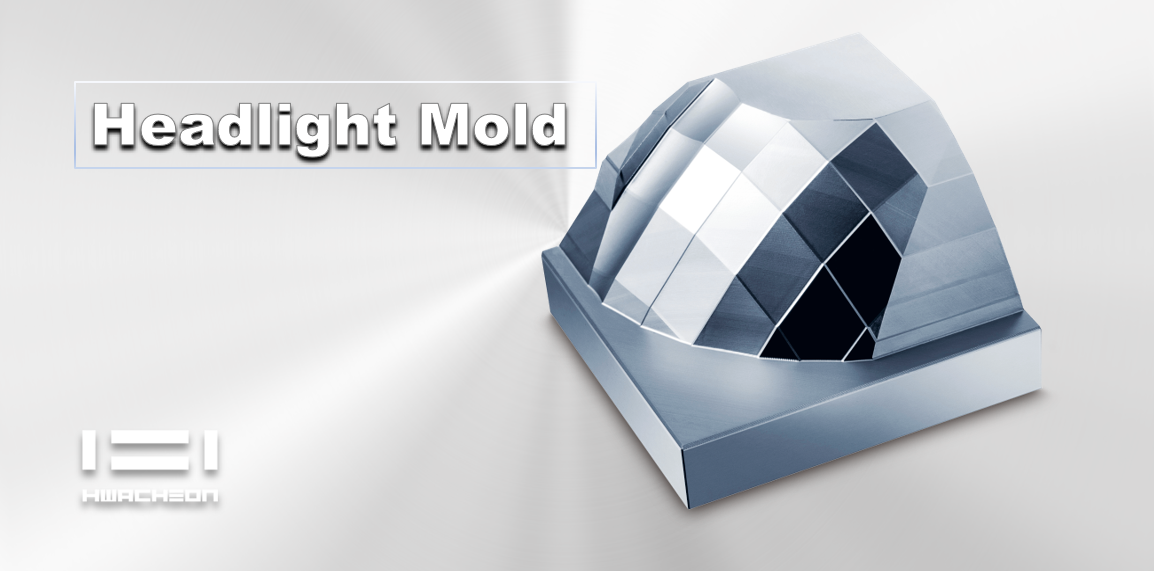

Bewährt in wichtigen Industrien wie Medizin, Semicon, Mould &Die, Shoe Mould, Aerospace, Automotive, Precision Parts Industries, sind die Kunden mit den Ergebnissen dieser Maschine zufrieden.

Erhältlich mit folgenden CNC-Systemen:FANUC 31i; HEIDENHAIN iTNC 640.

Automatisierungslösungen sind entweder von APC (Automatic Pallet Changer) oder AWC (Automatic Workpiece Changer) Systemen erhältlich. Individuelle Lösungen sind durch den Einsatz von Robotersystemen möglich.

Für andere Maschinenanforderungen in Bezug auf Größe und Tischbelastung bietet Hwacheon ein umfassendes Sortiment an hochwertigen vertikalen Bearbeitungszentren:

SIRIUS-UL+ / SIRIUS-UZ / SIRIUS-UX / SIRIUS-1250 / SIRIUS-1350 / SIRIUS-1750 / SIRIUS-2500.
