Funktionsweise von Regensensoren und ihre Anwendungen

Heutzutage Wasser zu sparen und richtig zu verwenden ist für jeden Menschen lebensnotwendig. Hier ist ein Sensor nämlich ein Regensensor, der verwendet wird, um den Regen zu erkennen und einen Alarm auszulösen. So können wir Wasser sparen, um es später für andere Zwecke zu verwenden. Es stehen verschiedene Methoden zur Wassereinsparung zur Verfügung, wie z. B. Ernten usw. Mit dieser Methode können wir den Grundwasserspiegel erhöhen. Diese Sensoren werden hauptsächlich in den Bereichen Automatisierung, Bewässerung, Automobile, Kommunikation usw. verwendet. Dieser Artikel beschreibt ein einfaches und zuverlässiges Sensormodul, das kostengünstig auf dem Markt erhältlich ist.

Was ist ein Regensensor?

Ein Regensensor ist eine Art Schaltgerät, das verwendet wird, um den Niederschlag zu erkennen. Es funktioniert wie ein Schalter und das Funktionsprinzip dieses Sensors besteht darin, dass der Schalter bei Regen normalerweise geschlossen ist.

Regensensormodul

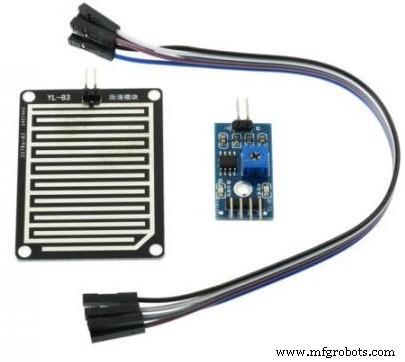

Das Regensensormodul/die Platine ist unten abgebildet. Grundsätzlich enthält dieses Board vernickelte Leitungen und arbeitet nach dem Widerstandsprinzip. Dieses Sensormodul ermöglicht die Messung der Feuchtigkeit über analoge Ausgangspins und gibt einen digitalen Ausgang, während die Feuchtigkeitsschwelle überschritten wird.

Dieses Modul ähnelt dem LM393 IC, da es sowohl das Elektronikmodul als auch eine Platine enthält. Hier wird PCB verwendet, um die Regentropfen aufzufangen. Wenn der Regen auf die Platine fällt, entsteht ein paralleler Widerstandspfad, der durch den Operationsverstärker berechnet wird.

Dieser Sensor ist ein resistiver Dipol und zeigt nur aufgrund der Feuchtigkeit den Widerstand an. Zum Beispiel zeigt es mehr Widerstand, wenn es trocken ist und weniger Widerstand, wenn es nass ist.

Pin-Konfiguration

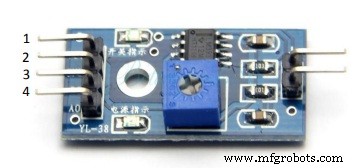

Die Pin-Konfiguration dieses Sensors ist unten dargestellt. Dieser Sensor enthält vier Pins, die Folgendes beinhalten.

• Pin1 (VCC):Es ist ein 5V DC-Pin
• Pin2 (GND):Dies ist ein GND-(Masse-)Pin
• Pin3 (DO):Es ist ein Low/High-Ausgangspin
• Pin4 (AO):Es ist ein analoger Ausgangspin

Spezifikationen

Die Spezifikationen des Regensensors umfassen Folgendes.

• Dieses Sensormodul verwendet hochwertiges doppelseitiges Material.
• Anti-Leitfähigkeit &Oxidation bei Langzeitgebrauch
• Die Fläche dieses Sensors beträgt 5cm x 4cm und kann mit einer Nickelplatte an der Seite gebaut werden
• Die Empfindlichkeit kann über ein Potentiometer eingestellt werden
• Die erforderliche Spannung beträgt 5V
• Die Größe der kleinen Platine beträgt 3,2 cm x 1,4 cm
• Für eine einfache Installation werden Schraubenlöcher verwendet
• Es verwendet einen LM393-Komparator mit Weitspannung
• Der Ausgang des Komparators ist eine saubere Wellenform und die Antriebskapazität liegt über 15 mA

Bewerbungen

Die Anwendungen des Regensensors umfassen Folgendes.

• Dieser Sensor dient als Wasserschutzgerät und wird an das Bewässerungssystem angeschlossen, um das System bei Regen abzuschalten.
• Dieser Sensor wird verwendet, um die Innenteile eines Autos vor Regen zu schützen und den normalen Scheibenwischermodus zu unterstützen.
• Dieser Sensor wird in speziellen Satellitenkommunikationsantennen verwendet, um ein Regengebläse über der Öffnung der Antennenzuführung zu aktivieren, um Wassertröpfchen aus der Mylarhülle zu entfernen, um auch den Druck aufrechtzuerhalten als trockene Luft in den Wellenleitern.

Also hier dreht sich alles um den Regensensor. Aus den obigen Informationen können wir schließlich schließen, dass dieser Sensor verwendet wird, um den Regen zu erkennen und einen Summerton zu erzeugen, um die erforderlichen Maßnahmen im weiteren Verlauf zu ergreifen. Hier ist eine Frage an Sie, was ist die Funktion des LM393-Komparators?
