Puls-Sensor: Funktionsweise und Hauptanwendungen für Maker

Herzfrequenzüberwachung ist essenziell für Athleten, Forscher und Hobbyisten, doch manuelle Berechnung kann fehleranfällig sein. Der Pulse Sensor – ein Plug-and-Play optischer Sensor – bietet einen schnellen, zuverlässigen Weg, Herzschlagdaten zu erfassen. Primär für Arduino konzipiert, ist er ideal für Studenten, Entwickler und Künstler, die Live-Herzfrequenzmetriken in Projekte einbetten wollen.

Was ist der Pulse Sensor?

Auch Herzschlag- oder Herzfrequenzsensor genannt, nutzt der Pulse Sensor eine einfache optische Methode zur Detektion von Blutfluss. An Fingerspitze oder Ohrläppchen befestigt, mit Arduino verbunden, wandelt der Sensor Pulspeaks in digitale Signale um.

Jedes Sensorbundle enthält ein 24-Zoll-farbcodiertes Kabel, einen Ohrclip, zwei Velcro-Punkte und drei transparente Sticker – Komponenten, die Verdrahtung vereinfachen und den Sensor am Körper sichern.

• Das farbcodierte Kabel verbindet sich mit Header-Pins, eliminiert Löten.
• Der Ohrclip wird mit Heißkleber befestigt und sitzt am Ohrläppchen.
• Velcro-Punkte helfen, einen festen Gurt für Fingerspitzen-Nutzung zu schaffen.
• Transparente Sticker schützen den Sensor vor Schweiß und bieten Montagelöcher.

Puls-Sensor Spezifikationen

Die wichtigsten Specs sind:

• Biometrische Pulsfrequenz-Detektion
• Durchmesser: 0,625 in; Dicke: 0,125 in
• Betriebsspannung: +5 V (±10 % Toleranz) oder +3,3 V
• Plug-and-Play-Design
• Stromaufnahme: 4 mA
• Integrierte Verstärkung und Rauschunterdrückung
• Nicht FDA-zugelassen – geeignet für Bildungs- und Hobbyprojekte, nicht für medizinische Nutzung

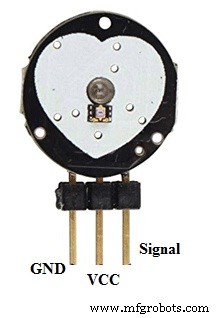

Pin-Konfiguration

• Pin 1 (GND): Schwarzer Draht – verbindet mit System-Masse.
• Pin 2 (VCC): Roter Draht – liefert +5 V oder +3,3 V.
• Pin 3 (Signal): Violetter Draht – gibt Pulswellenform aus.

Puls-Sensor Schaltplan

Für detaillierten Schaltplan und Anwendungsbeispiele siehe den Pulse Sensor Circuit with its Applications Guide.

Wie funktioniert der Puls-Sensor?

Die Sensoroperation basiert auf Photoplethysmographie. Eine Infrarot-LED leuchtet auf die Haut, und eine Fotodiode auf der gegenüberliegenden Seite detektiert das reflektierte Licht. Da sich das Blutvolumen mit jedem Herzschlag ändert, schwankt die reflektierte Lichtintensität. Diese Mikrovariationen werden verstärkt und gefiltert, um ein sauberes Pulssignal zu erzeugen.

Da die LED direkt über einer Vene sitzt, erzeugen selbst minimale Blutflussänderungen detektierbare Unterschiede. Der integrierte Verstärker des Sensors boostet das winzige Signal, während eine Rauschunterdrückungsschaltung Umgebungslicht und Bewegungsartefakte unterdrückt.

Puls-Sensor mit Arduino nutzen

Korrekte Installation ist kritisch für genaue Messwerte:

• Sensor mit Heißkleber oder Vinylstreifen sichern, um elektrischen Kontakt zu verhindern.
• Nicht mit nassen Händen nutzen – trockener Kontakt liefert bessere Signalqualität.

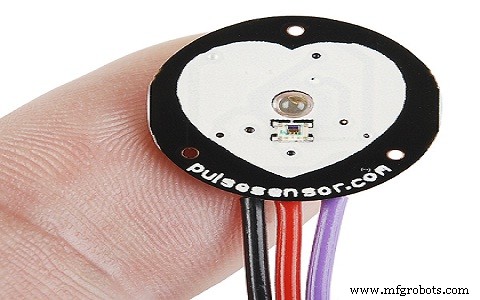

• Sensor so positionieren, dass die glatte, optische Seite zur Vene zeigt, typischerweise Fingerspitze oder Ohrläppchen.

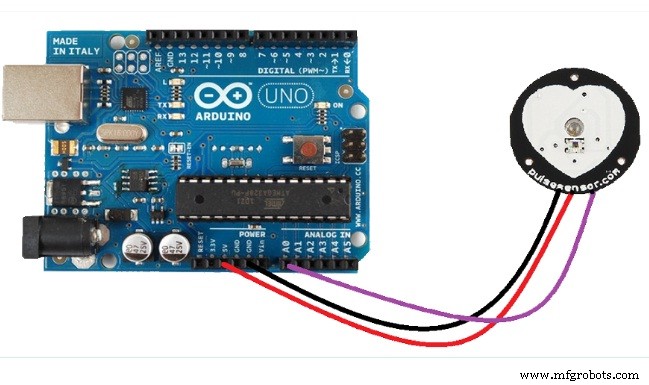

Verbinden Sie VCC des Sensors mit +5 V (oder +3,3 V) und GND mit Arduino-Masse. Dann verbinden Sie den Signalausgang mit einem analogen Eingangspin. Nutzen Sie die Arduino PulseSensor Library, um Herzfrequenz in Echtzeit auszulesen; Beispielcode und Tutorials sind auf der Arduino-Website verfügbar.

Anwendungen des Puls-Sensors

Da er Echtzeit-Herzfrequenzdaten liefert, wird der Pulse Sensor eingesetzt in:

• Schlaf-Tracking Wearables
• Angst- und Stress-Monitoring-Geräte
• Fernpatientenüberwachung und Alarmsysteme
• Fitness-Armbänder und Health-Tracker
• Interaktive Gaming-Peripherie

Zusammenfassend ist der Pulse Sensor ein Open-Source Plug-and-Play-Gerät, das Makern, Studenten und Entwicklern Live-Herzschlaginformationen ermöglicht. Mit seiner optischen Verstärkung und Rauschreduktionsschaltung ist es eine vielseitige Komponente für Projekte von Gesundheitsmonitoring bis kreativen Installationen.
