Umgebungslichtsensoren: Funktionalität, Design und Hauptanwendungen

Die Einheit der Beleuchtungsstärke, Lux, ist das international anerkannte Maß für Umgebungslicht. Typische Umgebungslichtsensoren erfassen Werte von unter 50 Lux – typisch für gedimmte Innenräume – bis über 10.000 Lux, die Helligkeit der Mittagssonne. Ein Lux entspricht einem Lumen pro Quadratmeter, was photometrische Messungen an die Wahrnehmung des menschlichen Auges anpasst.

In den frühen 2000er Jahren begannen Umgebungslichtsensoren in wachsendem Anteil von Mobiltelefonen aufzutauchen. 2004 verfügten rund 30 % der verkauften Telefone über einen ALS; bis 2016 war der Anteil auf 85 % gestiegen – ein Beleg für die Bedeutung der Technologie für Energiemanagement und Nutzerkomfort.

Was ist ein Umgebungslichtsensor?

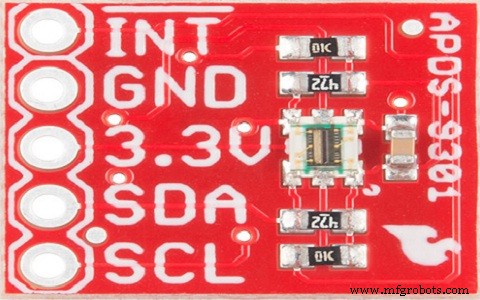

Ein Umgebungslichtsensor (ALS) ist ein Photodetektor, der das Gesamtlicht in der Umgebung eines Geräts misst und automatisch Bildschirmhelligkeit oder Hintergrundbeleuchtung anpasst. Durch Dimmen von Displays in dunklen Umgebungen spart der Sensor Akkulaufzeit und reduziert Augenbelastung. ALS-Bausteine finden sich in Smartphones, Tablets, Laptops, Automobil-Displays, LCD-Fernsehern und sogar Außenbeleuchtungssteuerungen.

Gängige ALS-Architekturen umfassen Photodioden, photonische ICs und Phototransistoren – Bauelemente, die einen Photodetektor mit einem Verstärker auf einem Chip integrieren.

Schaltungsdesign von Umgebungslichtsensoren

Viele ALS-Schaltungen nutzen einen lichtabhängigen Widerstand (LDR) als Lichtsensor-Element. Der LDR-Widerstand sinkt von mehreren Megaohm in Dunkelheit auf wenige hundert Ohm unter direkter Sonneneinstrahlung und liefert einen der Lichtintensität proportionalen Spannungsausgang.

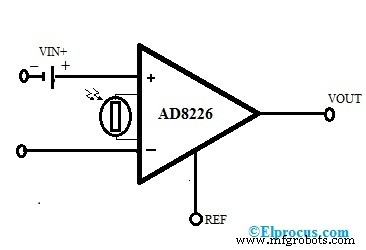

Die Ausgangsspannung kann von einem Instrumentierungsverstärker wie dem AD8226 eingelesen werden, der einen weiten Versorgungsbereich (2,7 V–36 V), Rail-to-Rail-Ausgang und niedrigen Ruhestrom bietet. Der Verstärkungsfaktor wird durch einen festen Widerstand (49,4 kΩ) in Reihe mit dem LDR festgelegt:

V_OUT = G (V_IN+ – V_IN–) + V_REF

Mit V_IN– und V_REF auf Masse gelegt, wird der Gain:

G = V_OUT / V_IN+ = 1 + 49,4 kΩ / LDR

Löst man nach dem LDR-Widerstand auf:

LDR = (49,4 kΩ) / (V_OUT / V_IN+) – 1

Durch Messen des Verstärkerausgangs kann das System Umgebungslichtpegel ableiten und Displayhelligkeit entsprechend anpassen.

Anwendungen

Umgebungslichtsensoren treiben eine breite Produktpalette an:

• Mobilgeräte – Dynamische Hintergrundbeleuchtungssteuerung spart Akku und schützt Augen.
• Automobil – Scheinwerferintensitätsanpassung, Cockpit-Dimmung, Tageslichtsensorik für Innenbeleuchtung.
• Consumer Electronics – LCD-Fernseher, Monitore, portable Media-Player nutzen ALS zur Helligkeitsanpassung.
• Smart Lighting – Straßenlaternen und Beschilderung schalten automatisch ein oder dimmen basierend auf Umgebungsbedingungen.

Beispiele kommerzieller Sensoren:

• AMI's AMIS74980x – Für Auto- und Consumer-Displays, niedriger Dunkelstrom, präzise Helligkeitsregelung.
• OSRAM's ALS-SFH5711 – Imitiert menschliche Augenempfindlichkeit, ermöglicht präzises Backlight-Tuning in Mobile und Auto.
• Avago's APDS-9004 – In DVD-Playern, LCDs, Notebooks, bietet automatische Helligkeitsanpassung zur Verlängerung der Display-Lebensdauer.

Zusammenfassend erfassen Umgebungslichtsensoren autonom Umgebungsbeleuchtung und passen Display- oder Beleuchtungspegel an, um Energie zu sparen, Gerätelebensdauer zu verlängern und Nutzerkomfort zu erhöhen.
