Expertentipps zum Erstellen von 3D-Drucken

Designen war noch nie so einfach, dank der Einführung des 3D-Drucks Technologie. Wenn Sie sich vorstellen können, können Sie genau so erschaffen, wie Sie es sich vorgestellt haben. Diese Technologie hat uns ermöglicht, wichtige Fortschritte zu erzielen und Kosten zu senken in unendlich vielen Branchen wie Bau, Automotive und Medizin.

Obwohl Sie mit herkömmlichen Technologien hochwertige und attraktive Designs für Benutzer erstellen können, geht der 3D-Druck mit der Erstellung erstaunlicher Modelle noch weiter, selbst die komplexesten Designs können problemlos gedruckt und verwendet werden. Mit etwas fachmännischer Beratung kann jeder Benutzer auch hochwertige 3D-Drucke erstellen. Die folgenden fünf Richtlinien sind ein guter Anfang, um die von allen gewünschte Qualität zu erreichen.

Passen Sie das Layout für den 3D-Druck an

Dieser Schritt ist der wichtigste Schritt für alle, die 3D-Druck zur Herstellung von mechanischen oder Montagegeräten verwenden. 3D-Technologien sind nicht so genau wie andere Technologien, obwohl keine Maschine 100 % genau ist. Aus diesem Grund muss darauf geachtet werden, dass alle Teile, die Sie für die Gestaltung verwenden möchten, die richtige Trennung haben, damit sie perfekt zusammenpassen . Bei einem Teil, das in ein Lager passt, muss im 3D-Modell ein Loch erstellt werden, das etwas größer als das Lager ist, um die Abweichung auszugleichen, die der 3D-Drucker haben wird, die je nach Typ größer oder kleiner sein kann des verwendeten 3D-Druckers. Sobald die Abweichung angepasst ist, müssen die Änderungen in das endgültige Design aufgenommen werden.

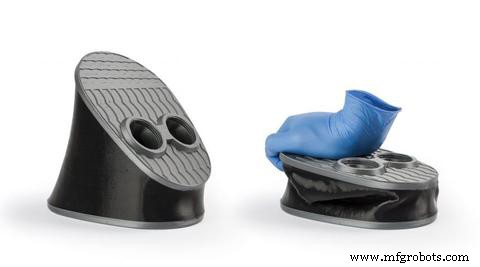

Bild 1:Gasgenerator hergestellt mit 3D-FDM-Drucker. Quelle:BCN3D

Verwenden Sie bei Bedarf unterstützende Strukturen

Die meisten 3D-Drucktechnologien stellen die Teile Schicht für Schicht her. Dadurch werden die Strukturen, die in der Luft schweben müssen, etwas schwach oder vom Rest des Stücks getrennt. Mit der Verwendung von  Unterstützungsstrukturen , diese fehlerhaften Teile werden vermieden und geben dem Design seine echte Form.

Jede Art von 3D-Drucktechnologie erfordert unterschiedliche Arten von Unterstützung. Für SLS , das Pulver verwendet dient auch als Unterstützung , während FDM und Harz Technologie (SLA, DLP, LED...) erfordert immer eine Stützstruktur, die beim Rollen des Teils erzeugt wird . Art und Umfang der Unterstützung hängen vom gedruckten Modell und der verwendeten Technologie ab.

Um die Verwendung von Stützstrukturen zu vermeiden, achten Sie als allgemeine Regel darauf, keine Überhänge von mehr als 45° zu verwenden . Dies reduziert Druckzeit, Nachbearbeitungszeit und Materialverschwendung.

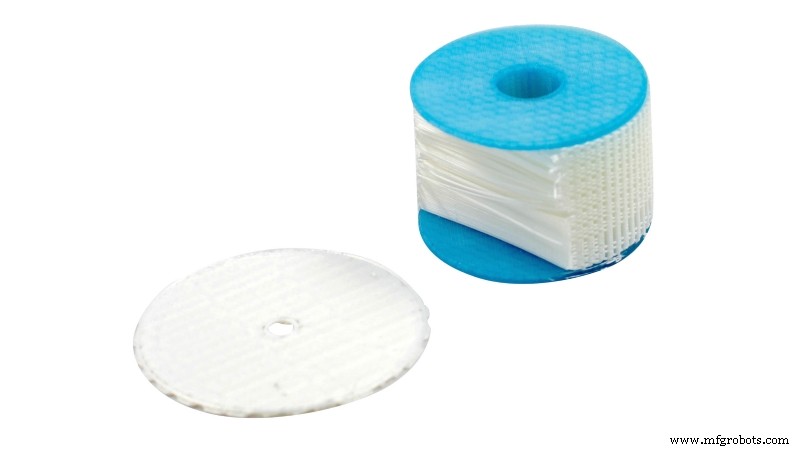

Bild 2:Stück mit Stütze. Quelle:Polymaker

Verwenden Sie immer Dateien mit hoher Qualität

Damit aus einem Modell ein 3D-gedrucktes Teil wird, muss es in eine Datei konvertiert werden, die der Drucker verwenden kann. Die Qualität der Datei ist ein Schlüsselpunkt, um sicherzustellen, dass alle Designdetails im Druck enthalten sind . Falls die Qualität der Datei niedrig ist, ist es sehr wahrscheinlich, dass bestimmte Details nicht enthalten sind.

Um sicherzustellen, dass die Laminiersoftware korrekt ist, muss das Modell vollständig geschlossen sein , vermeiden Sie Oberflächen, die sich nicht berühren, kurz gesagt, stellen Sie sicher, dass das Modell vollständig luftdicht ist. Abschließend muss das Modell vor dem Export skaliert werden, damit bei der anschließenden Skalierung keine Details verloren gehen. Dieser Schritt ist noch wichtiger, wenn Sie eine Gruppe von Teilen ausführen, die zum selben Modell gehören.

Bild 3:Offener Bereich

Wissen, wie 3D-Druck funktioniert

Wissen ist Macht, insbesondere beim Einsatz der 3D-Drucktechnologie. Diese Technologie ist manchmal komplexer zu verstehen, da sie mehrere bereits komplexe Systeme kombiniert. Das Verständnis der Funktionsweise der 3D-Drucktechnologie ist der Schlüssel zum Kennenlernen der Vorteile und Einschränkungen , und beschleunigen außerdem den Produktionsprozess.

Die drei gängigsten 3D-Drucktechnologien sind:FDM, SLA / DLP / LCD und SLS. Alle drei haben ihre Vor- und Nachteile und die günstigsten Einsatzmöglichkeiten. Beispiel:SLS ist effektiver für komplexe geometrische Designs und benötigen nicht unbedingt viel Support.SLA/DLP/LCD ist ideal für Fertigungen, bei denen feine Details und sehr kleine Teile verwendet werden sind erforderlich, während FDM ist perfekt für die Herstellung kleiner und mittelgroßer Stücke unter Beibehaltung einer guten Qualität.

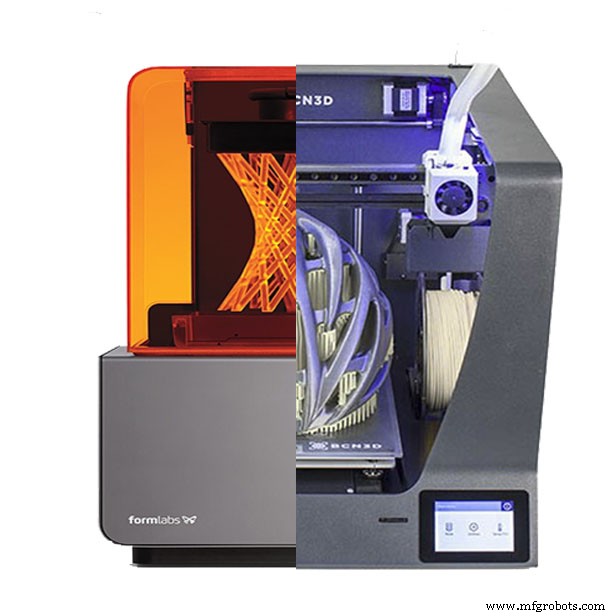

Bild 4: Impresora SLA vs. FDM

Achten Sie auf die Art des verwendeten Materials

Jedes im Design verwendete Material hat unterschiedliche Eigenschaften, die auf einzigartige Weise mit 3D-Drucktechnologien funktionieren. Sobald die Funktionsweise von 3D-Drucktechnologien verstanden ist, können genauere Entscheidungen über die Materialien getroffen werden, die für jede Anwendung verwendet werden sollten. Jeder Benutzer sollte die Herstellerangaben beachten, um sicherzustellen, dass sein 3D-Drucker die erforderlichen Anforderungen erfüllt jedes Material zu verwenden. Die meisten Hersteller geben alle notwendigen Parameter an, um problemlos drucken zu können:Temperaturen, Geschwindigkeiten, Schichthöhen, Laserbelichtung usw.

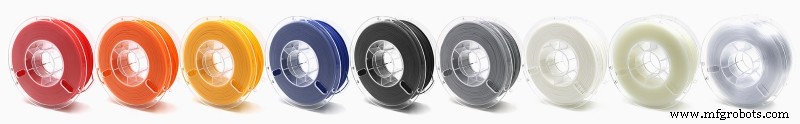

Bild 5:Materialvielfalt für 3D-FDM-Drucker. Quelle:Raise3D

Schlussfolgerung

Die oben genannten einfachen Tipps vermitteln jedem Benutzer das grundlegende Alltagswissen, um hochwertige 3D-Drucke zu erstellen ohne die Notwendigkeit, eine unendliche Menge an technischen Informationen über alle Technologien und Materialien auf dem Markt zu kontrollieren.

Artikel in Zusammenarbeit mit Geomiq.
