Leiteranschluss-Konventionen in Stromlaufplänen: Klare Anleitung

Leiteranschluss-Konventionen in Stromlaufplänen: Klare Anleitung

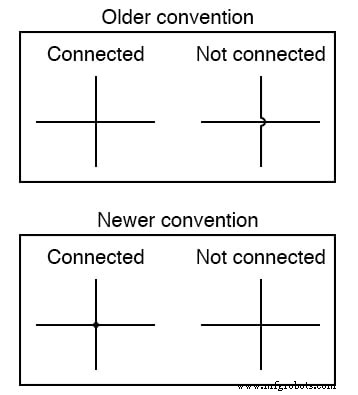

Historische vs. moderne Darstellungsweise von Leiterkreuzungen

In Stromlaufplänen kommuniziert die Art sich kreuzender Leiter, ob diese elektrisch verbunden sind oder lediglich kreuzen. Historisch nutzten Designer einen einfachen visuellen Hinweis: Ein Halbkreis-Bogen über der kreuzenden Linie signalisierte keine Verbindung, während ein gerades Kreuzen Verbindung implizierte. Diese ältere Konvention, einst weit verbreitet, kann mehrdeutig sein, da sie auf dem Fehlen eines Punkts zur Signalisierung von Verbindung vertraut.

Moderne Industriestandards wie IEC 60617 und ANSI Y32.2 schreiben nun ein expliziteres System vor: Ein Punkt am Kreuzungspunkt bestätigt eine Verbindung; zwei sich ohne Punkt kreuzende Leiter sind nicht verbunden. Dies eliminiert Fehlinterpretationen, besonders in komplexen Plänen mit vielen Kreuzungen.

Trotz der Klarheit des neuen Standards nutzen manche Ingenieure noch den Legacy-Stil (Kreuzen ohne Punkt = Verbindung). Um Verwirrung in gemischt-konventionellen Dokumenten zu vermeiden, empfehle ich eine Hybrid-Methode: Einen Punkt für jede echte Verbindung setzen, und den Halbkreis für nicht-verbindende Kreuzungen beibehalten. Damit ist die Absicht unmissverständlich, unabhängig von der Vertrautheit des Betrachters mit älteren Plänen.

Leiteranschluss-Konventionen in Stromlaufplänen: Klare Anleitung

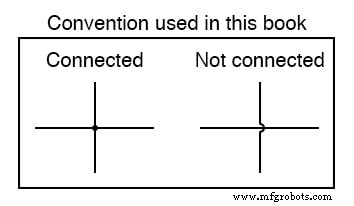

Empfohlene Hybrid-Konvention: Punkt = Verbindung, Bogen = keine Verbindung

Durch diese Hybrid-Konvention garantieren Designer, dass ihre Stromlaufpläne für jeden Leser lesbar und fehlerfrei sind.
