Binären Halbaddierer entwerfen: Von Logikgattern zu Leiterplandiagrammen

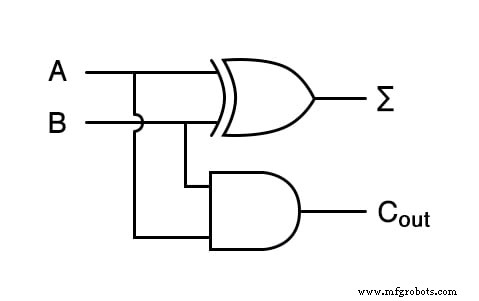

Wenn wir zwei Binärziffern addieren müssen, ist das einfachste Gerät ein Halbaddierer. Seine Logikgatter-Implementierung ist unten gezeigt:

Das Σ-Symbol bezeichnet den „Summen“-Ausgang – das least significant bit (LSB) des Ergebnisses – während Cout den „Übertrag“-Ausgang darstellt, das most significant bit (MSB).

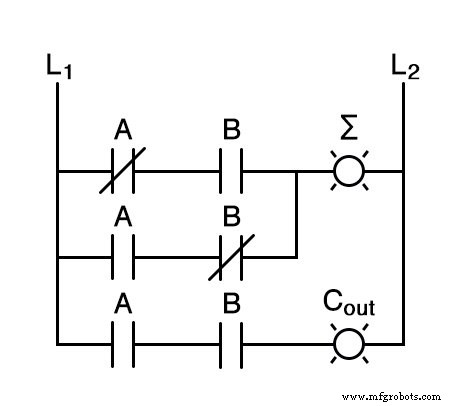

In industriellen Steuerungssystemen kann dieselbe Funktionalität in Leiterlogik (Relaislogik) ausgedrückt werden:

Beide Diagramme führen die identische Binäraddition durch, wobei die arithmetischen Regeln direkt in die hartverdrahteten Verbindungen der Schaltung kodiert sind.

Im Gegensatz zu arithmetischen Operationen wie Multiplikation, die ein völlig anderes Verdrahtungsschema erfordern würden, ist ein Halbaddierer der Summierung zweier Bits gewidmet. Seine Umkonfiguration für eine andere Funktion würde Neuverdrahtung und potenziell neue Komponenten erfordern.

Daher verhalten sich digitale Arithmetikschaltungen ähnlich wie analoge: sie führen genau das aus, wofür sie verdrahtet sind, nicht mehr, nicht weniger. Doch diese Limitation ist nicht inhärent an digitales Design. Indem wir arithmetische Regeln als programmierbare Daten speichern – mittels Lookup-Tabellen oder Zustandsautomaten – können wir Geräte schaffen, die jede Berechnung auf Abruf durchführen, was zum modernen programmierbaren Computer führt.

Während dieser Artikel nicht jedes mögliche Design abdeckt, bietet er einen prägnanten, doch aufschlussreichen Blick auf die Kernkonzepte hinter programmierbaren Geräten, beginnend mit oft übersehenen Bausteinen: Lookup-Tabelle-Speicher und endliche Zustandsautomaten.
