Reihen- und Parallelschaltungen verstehen: Funktionsweise und Bedeutung

Während eine einzelne Batterie und ein Lastwiderstand leicht zu analysieren sind, beinhalten reale Elektroniken fast immer mehrere Bauteile. Zu verstehen, wie diese Komponenten verbunden sind – entweder in Reihe oder parallel – ist essenziell für Design, Fehlersuche und Optimierung von Schaltungen.

Reihen- und Parallelverbindungen

Bei mehr als zwei Bauteilen können sie in einer von zwei fundamentalen Topologien angeordnet sein: Reihe oder Parallel. Jede Anordnung verleiht distincte elektrische Eigenschaften, die Spannungsverteilung, Stromfluss und Gesamtwiderstand beeinflussen.

Reihenschaltung

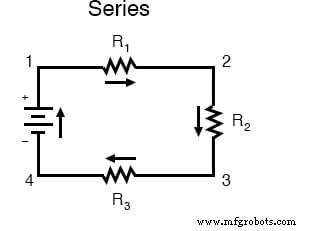

In einer Reihenschaltung sind Bauteile Ende-an-Ende verbunden und bilden einen einzigen, ununterbrochenen Strompfad. Beispielsweise bilden drei Widerstände (R₁, R₂, R₃) in Reihe eine Kette von einem Batteriepol zum anderen.

Die Indizes an den Widerständen sind nur Identifikatoren; sie bezeichnen nicht den Widerstandswert. Da es einen kontinuierlichen Pfad gibt, fließt derselbe Strom durch jedes Bauteil, und der Gesamtwiderstand ist die Summe der Einzelwiderstände.

Parallelschaltung

Im Gegensatz dazu bietet eine Parallelschaltung mehrere unabhängige Pfade für den Strom. Drei Widerstände können so angeordnet werden, dass jeder einen eigenen Zweig zwischen denselben beiden Spannungspunkten bereitstellt.

Jeder Zweig – wie der Pfad durch R₁, durch R₂ und durch R₃ – teilt dieselbe Spannung an seinen Enden. Der Gesamtwiderstand ist kleiner als der kleinste Einzelwiderstand, berechnet mit der Kehrwertformel.

Reihen-Parallel-Hybridschaltungen

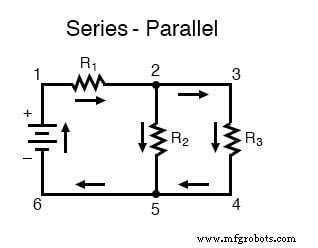

Reale Designs kombinieren oft Reihen- und Parallelelemente. Ein klassisches Beispiel hat zwei Schleifen: eine, die R₁ durchläuft, und eine zweite, die R₁, R₂ und R₃ gemeinsam durchläuft.

Hier bilden R₂ und R₃ ein Parallelpaar, während R₁ in Reihe mit ihrem kombinierten Widerstand sitzt. Die Analyse solcher Schaltungen erfordert, sie in handhabbare Reihen- und Parallelabschnitte zu zerlegen.

Wichtige Konzepte Recap

Reihenverbindung

Bauteile sind Ende-an-Ende verbunden, ergeben einen einzelnen Strompfad und kumulativen Widerstand.

Parallelverbindung

Bauteile teilen dieselben zwei Knoten, schaffen mehrere Pfade. Jeder Zweig sieht die volle Versorgungsspannung, und der Gesamtwiderstand verringert sich.

• Reihe: ein kontinuierlicher Strompfad.
• Parallel: mehrere Pfade, geteilte Spannung, reduzierter Gesamtwiderstand.
• Zweig: ein einzelner Pfad in einer Parallelschaltung, typischerweise definiert durch ein Lastbauteil.

Für praktische Übung laden Sie das Reihen-Parallel-Gleichstromschaltungen-Arbeitsblatt herunter, um diese Konzepte zu festigen.
