Vorrichtungen vs. Spannzeuge: Wie sie Produktionsqualität steigern

Die Begriffe „Vorrichtungen“ (Jigs) und „Spannzeuge“ (Fixtures) werden oft synonym verwendet, manchmal auch zusammen als „Vorrichtungsspannzeug“ (Jig Fixture).

Vorrichtung oder Spannzeug? Diese beiden Begriffe werden leicht verwechselt. Man findet sie oft paarweise, Jigs und Fixtures sind sehr gängige Werkzeuge im Produktionsprozess. Sie werden in der Produktion eingesetzt, um Teilequalität zu sichern und Produktivität zu steigern, aber funktionell sind es zwei unterschiedliche Werkzeuge und sie sind nicht austauschbar.

Heute untersuchen wir: Was sind Vorrichtungen und Spannzeuge? Unterschiede, Typen, Anwendungen und Vorteile.

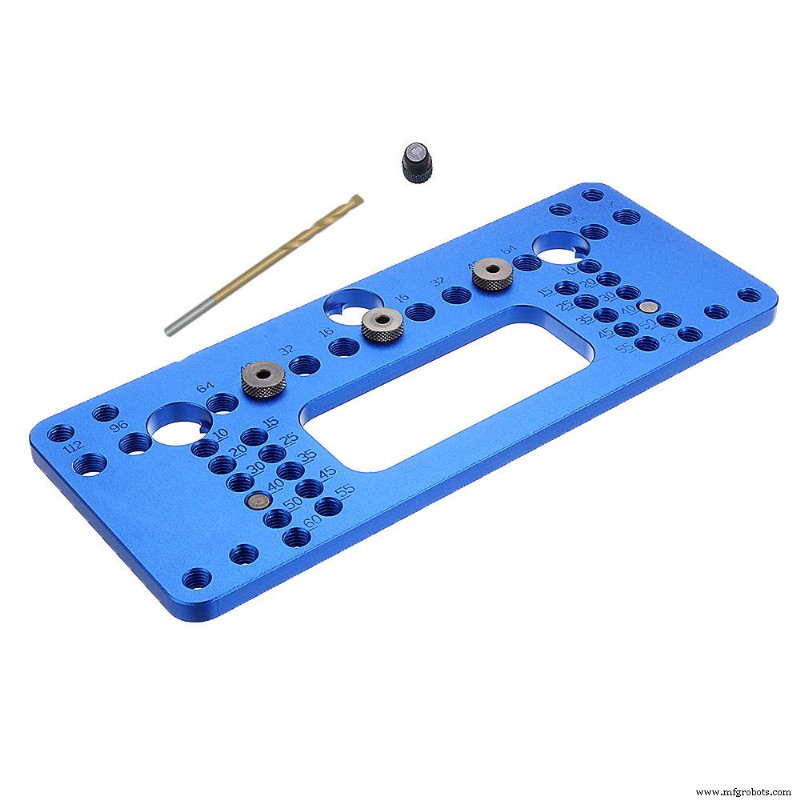

Was ist eine Vorrichtung (Jig)?

Eine Vorrichtung ist ein Werkzeughaltegerät, das das Werkstück hält, unterstützt und positioniert und das Schneidwerkzeug führt – in den meisten Fällen, um den Betrieb an der korrekten Position sicherzustellen – und hauptsächlich für Bohren, Gewindeschneiden und Reiben verwendet wird.

Vorrichtungen sind meist mit gehärteten Stahlbüchsen ausgestattet, um Schneidwerkzeuge zu führen. Sie verbessern die Wiederholgenauigkeit, Genauigkeit und Produktivität der gefertigten Teile, indem sie Werkstücke halten und Werkzeuge führen.

Zusätzlich hilft sie der Maschine, das Werkstück zu positionieren. Die Markierung zur Bestimmung der richtigen Position am Werkstück ist meist auf der Außenverpackung der Vorrichtung selbst angegeben. Dieses Design ermöglicht Benutzern einfaches Positionieren und Halten.

Der Einsatz von Vorrichtungen reduziert die für die Positionierung benötigte Zeit, was die Arbeit erleichtert. Sie hilft auch beim Positionieren und Steuern der Werkzeugbewegung am Werkstück.

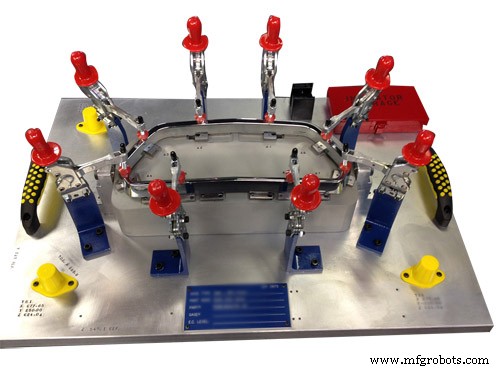

Was ist ein Spannzeug (Fixture)?

Das Spannzeug ist ein Werkzeug, das das Werkzeug und die Werkzeugmaschine in der gewünschten Position präzise hält. Je nach Bearbeitungsvorgang und Lage des zu entfernenden Teils können ein oder mehrere Werkstücke in ein Spannzeug eingespannt werden. Spannzeuge werden für alle Arten der Bearbeitung und sehr große Werkstücke breit eingesetzt. Das Befestigungsgerät sollte fest auf dem Maschinentisch fixiert sein, um die Arbeit zu erledigen.

Es wird für mehrdimensionale Bearbeitung wie Fräsen, Schleifen, Drehen etc. verwendet. Im Gegensatz zur Vorrichtung führt das Spannzeug das Schneidwerkzeug nicht, und wird breit in Fertigungs- und Montageoperationen eingesetzt, um Werkstückvorbereitung, Entladen und Spannen zu reduzieren und Teilequalität zu verbessern.

Vorrichtung vs. Spannzeug – Was sind die Unterschiede?

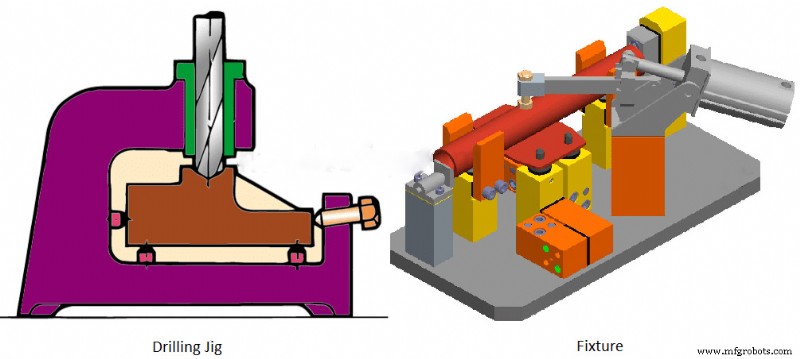

Das Vorrichtungswerkzeug ist eine Maschine, die das Schneidwerkzeug berührt und hilft, es zu führen. Hauptsächlich für Abstand und Positionierung beim Bohren verwendet. Gängige Vorrichtungswerkzeuge heißen Bohrvорrichtungen. Dieses Werkzeug führt den Bohrer beim Bohren von Löchern an der gewünschten Position.

Das Spannzeug ist ein Werkzeug, das hilft, das Werkstück in präzisen Positionen entlang der Werkzeugmaschine zu fixieren. Es hilft, unproduktive Rüstzeit, Entladen und Laden von Werkstücken zu reduzieren. Es berät nicht direkt das Schneidwerkzeug und führt es nicht. Es bietet nur Referenzen für Geräte oder Oberflächen.

Vorrichtungen (Jigs)	Spannzeuge (Fixtures)
Hilft, das Teil an Ort und Stelle zu halten sowie die Punkte für das Werkzeug zu positionieren. Unterstützt auch das Führen des Werkzeugs für seine präzise Funktion.	Wird speziell verwendet, um das Teil an Ort und Stelle zu positionieren und zu stützen für die Werkzeugfunktion. Führt die Werkzeuge nicht für ihren Betrieb.
Kommt mit der Maschine in Kontakt, um das Werkzeug am Teil arbeiten zu lassen.	Kommt nicht mit dem Werkzeug in Kontakt für dessen Funktion. Es setzt den Winkel und die Position präzise für die Werkzeugfunktion.
Komplexes Design	Einfaches Design
Leicht, klein und einfach zu handhaben.	Sperrig, relativ groß und am Werktisch befestigt.
Benötigt keinen Gauge-Block zum Arbeiten.	Erfordert Lehren, um die Position für die Maschine präzise zu bestimmen.
Oft in tragbarer und kompakter Variante.	Am Tisch fixiert für ordnungsgemäße Werkstückunterstützung.
Teurer im Vergleich zu Spannzeugen.	Werkzeuge kosten weniger als Vorrichtungen.
Wird in eindimensionalen Arbeitsmaschinen wie Schneiden, Gewindeschneiden etc. eingesetzt.	Nützlich für Werkzeuge, die mehrdimensional arbeiten wie Schleifen, Bohren etc.
Vorrichtungen werden umfangreich für Schneid- und Bohrwerkzeuge verwendet. Auch breit in Holzbohrindustrien.	Spannzeuge werden für Fräsen, Nuten, Formen verwendet. Nützlich für mehrdimensionale Werkzeuge wie Schleifen, Bohren etc.

Vorteile von Vorrichtungen und Spannzeugen

Erhöhte Produktivität

Vorrichtungen und Spannzeuge eliminieren die Notwendigkeit, das Werkstück wiederholt auszurichten. Daher wird die Leerlaufzeit der Maschine reduziert und die Produktivität verbessert.

Reduzierte Fertigungskosten

Der Einsatz von Spannzeugen und Vorrichtungen reduziert die Produktionszeit. Daher sinken die Produktkosten.

Qualitätsverbesserung

Vorrichtungen und Spannzeuge reduzieren den Bedarf an manueller Einstellung und erfüllen einen gewissen Automatisierungsgrad. Daher wird die Qualität der gefertigten Teile verbessert.

Verbesserte Präzision

Der gemeinsame Einsatz von Vorrichtungen und Spannzeugen hilft, die für das ordnungsgemäße Funktionieren der Produkte erforderliche Fertigungspräzision zu erreichen.

Typen von Vorrichtungen und Spannzeugen

Die Komplexität, das Modell und die Menge von Vorrichtungen und Spannzeugen hängen von der Art der zu bearbeitenden Arbeit sowie der erforderlichen Produktionsgröße ab. Hier eine Liste gängiger Typen:

Vorrichtungs-Typen

• Schablonenvorrichtung (Template jig)
• Plattenvorrichtung (Plate jig)
• Durchmesservorrichtung (Diameter jig)
• Kanalvorrichtung (Channel jig)
• Ringvorrichtung (Ring jig)
• Kastenvorrichtung (Box jig)
• Winkelplattenvorrichtungen (Angle-Plate Jigs)
• Mehrstationen-Vorrichtung (Multi-Station Jig)

Spannzeug-Typen

• Montagevorrichtung (Assembly fixture)
• Doppelvorrichtung (Duplex fixture)
• Gewindeschneidvorrichtung (Tapping fixture)
• Teilvorrichtung (Indexing fixture)
• Schleifvorrichtung (Grinding fixture)
• Fräsvорrichtung (Milling fixture)
• Drehvorrichtung (Turning fixture)
• Prüfvorrichtung (Test fixture)

Anwendung von Vorrichtungen & Spannzeugen

Typischerweise werden Vorrichtungen und Spannzeuge für Bearbeitungsoperationen verwendet. Andere Operationen wie Montage, Inspektion, Prüfung und Layout sind ebenfalls Bereiche, wo Werkzeughaltevorrichtungen gut geeignet sind.

Es gibt viele Bereiche, wo wir Vorrichtungen und Spannzeuge einsetzen können, wie Autofertigungslinien, Medizingeräte-Fertigungslinien, Luftfahrtkomponenten-Montagelinien, automatisierte Gerätemontage, industrielle Fertigung etc.

Fazit

Individuelle Vorrichtungen und Spannzeuge helfen Bedienern, präzise und wiederholbare Arbeit zu gewährleisten. Vorrichtungen und Spannzeuge spielen eine sehr wichtige Rolle in der Produktfertigung. Sie helfen, Produktivität und Qualität zu steigern und Kosten zu senken.

Vorrichtungs- und Spannzeugfertigung erfordert engtolerante Detailbearbeitung. Wir verfügen über CNC- und Präzisionsbearbeitungsfähigkeiten, aber auch das tiefgreifende Wissen für manuelle Vorrichtungs- und Spannzeugbearbeitung. Als ISO 9001:2008 konforme Fabrik haben wir viele kundenspezifische Vorrichtungen und Spannzeuge für eine breite Palette von Branchen hergestellt, darunter Luftfahrt, Militär, Automobil, Medizintechnik etc.
