Verdrillte Paare & Schirmkabel in E3.series automatisiert konfigurieren
Dieser Artikel zeigt, wie die Erstellung und automatische Anpassung von verdrillten Paaren und Schirmen für die Kabelkonfektion in E3.series funktioniert. Der Prozess ist einfach und schnell. Sehen Sie den vollständigen Video-Artikel und optimieren Sie Ihre Prozesse!
Verbindungen und Drähte definieren

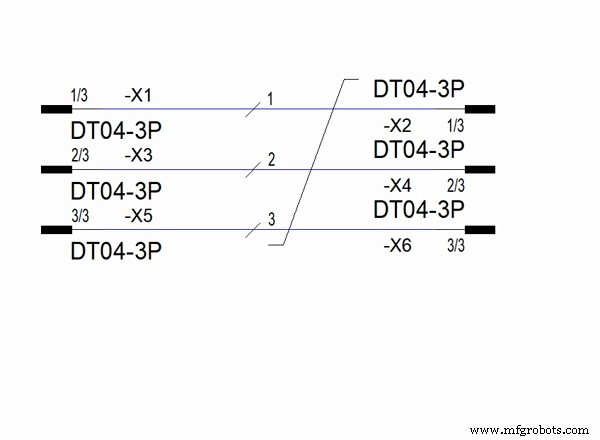

Zunächst werden Steckverbinder, Verbindungen und Drähte ins Projektblatt eingefügt. Komponenten werden per Drag & Drop aus der Bibliothek hinzugefügt, Verbindungen simultan mit dem intelligenten Befehl „Multi-Connection“ hergestellt.
Anschließend werden Drähte zu den drei Verbindungen eingefügt. Die Standarddrahtdefinitionen für dieses Projekt waren:
- H07V-K
- 1,5-BK
Mit der Option „Standarddraht einfügen“ lassen sich Drähte schnell und gleichzeitig in allen Verbindungen durch Ziehen der Maus hinzufügen.
Schirme und verdrillte Paare erstellen

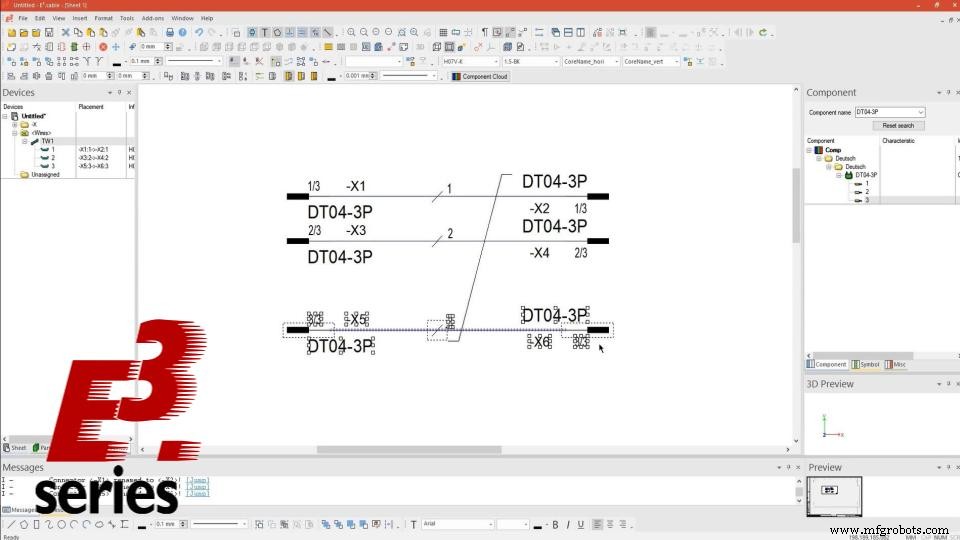

Für das Hinzufügen von verdrillten Paaren und Schirmen wird das Fenster „Geräte“ geöffnet. Per Rechtsklick auf den gewünschten Draht kann die Option (Verdrilltes Paar oder Schirm) gewählt werden.
Gesamtes Video ansehen
Abonnieren Sie unseren YouTube-Kanal für weitere technische Videos.
Automatische Anpassung von Schirmen und verdrillten Paaren
Für die Konfiguration der automatischen Anpassung werden die elektrischen Eigenschaften des Projekts über die „S“-Taste aufgerufen. Der Pfad zur Aktivierung: „Platzierung → Bündelsymbole“ → Option „Größe des Bündelsymbols nach Ändern der Verbindungslinienposition anpassen“ aktivieren.
Nun folgt das Symbol der Bewegung der Geräte im Projekt.
