Effiziente Dokumentation von Terminals mit CAE E3.series

In diesem Artikel erfahren Sie, wie Sie mit der Klemmenplanerstellung Ihre Elektroschaltpläne dokumentieren. E3.series ermöglicht die sofortige intelligente Generierung dieser Tabellenkalkulationen. Die darin enthaltenen Informationen sind direkt mit dem Rest des Projekts verknüpft und werden automatisch aktualisiert. Sehen Sie sich den vollständigen Videoartikel an und optimieren Sie Ihre Prozesse!

So generieren Sie den Terminalplan

Bei einem zuvor geöffneten Projekt wird das Klemmenblatt über die Option "Einfügen" - "Klemmenplan" erzeugt. Im Fenster zum Definieren der Konfigurationen ist es möglich, neben anderen Optionen, die in der folgenden Abbildung dargestellt sind, die Art der Tabellenorganisation, den Namen, den Blatttyp, die externen und internen Definitionen auszuwählen.

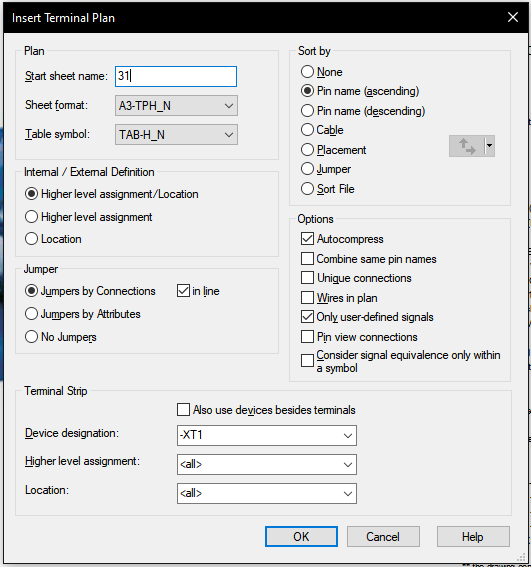

Einstellungen zum Einfügen des Terminalplans

In diesem Beispiel waren die Definitionen wie folgt:

• Blattname:"31";
• Blattformat:"A3-TPH_N";
• Tabellensymbol:"TAB-H_N";
• Aufsteigende Pin-Reihenfolge;
• Gerätebezeichnung:"-XT1".

Testen Sie JETZT das branchenführende E-CAE E3.series-Tool der Welt mit technischen Schulungen!

Klicken Sie auf das Banner unten

Tabelleneigenschaften

Außerdem ist es möglich, den Speicherort des Blatts in den Projektordnern neu anzuordnen. Klicken Sie dazu mit der rechten Maustaste auf das Blatt und klicken Sie auf "Blatteigenschaften". Wählen Sie dann im Feld "Dokumenttyp" aus, wo Sie das Blatt positionieren möchten.

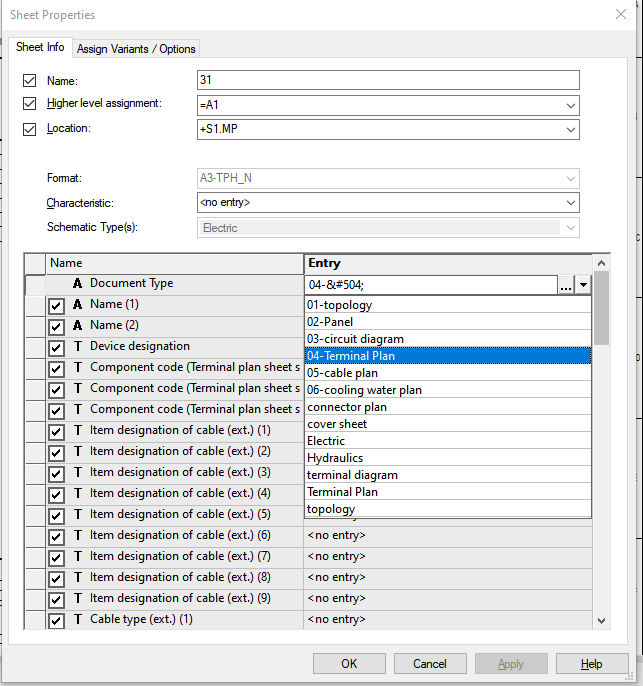

Definition der Blatteigenschaften

In diesem Beispiel wurde die Option "04-Terminal Plan" ausgewählt.

Vollständiges Video ansehen

Abonnieren Sie hier unseren Youtube-Kanal für weitere technische Videos.

Verbundene Informationen

Die in der Tabelle enthaltenen Informationen sind mit dem Rest des Projekts verknüpft und wir können zum Schaltplan springen und die Elemente visualisieren.

Die Informationen sind mit dem Rest des Projekts verknüpft.

Klicken Sie einfach mit der rechten Maustaste auf das gewünschte Element und wählen Sie "Springen" - "Zum Schaltplan springen".
