Vollständige Verbindungstabelle in E3.series 2021 erstellen – Komplettanleitung

In diesem Artikel zeigen wir, wie Sie mit der Verbindungstabelle in E3.series arbeiten. Damit lassen sich alle Informationen zu den im Projekt eingefügten Verbindungen verwalten, und mit den neuen Optionen von E3.series 2021 wird Ihr Projekt noch umfassender. Sehen Sie den vollständigen Video-Artikel und optimieren Sie Ihre Prozesse!

Steckverbinder in Mehrzeilen-Darstellung

Zunächst werden die Steckverbinder als einzelne Pins in das Zeichnungsblatt eingefügt und ihre Mehrzeilen-Ansicht dargestellt. Dazu klicken Sie mit der rechten Maustaste auf den gewünschten Steckverbinder und wählen „Einzelne Pins platzieren“. Die Komponentenvorschau wird im „Preview“-Fenster angezeigt.

Falls die Vorschau nicht aktiviert ist, klicken Sie im oberen Menü mit der rechten Maustaste und wählen „Preview“.

Offene Verbindungen und Standarddrähte

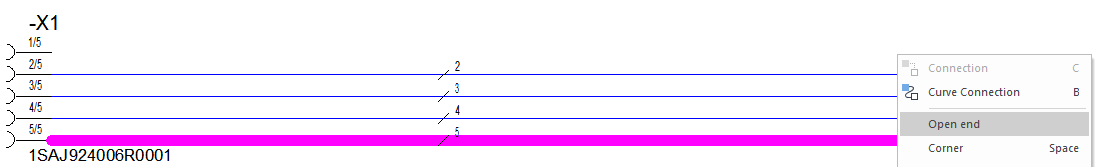

Anschließend werden die Verbindungen mit der Option „Multi-Connection“ mehrfach und sofort für alle Steckverbinder hergestellt und mit „Open End“ beendet.

Standarddrähte werden über die Option „Standarddraht einfügen“ allen Verbindungen hinzugefügt.

Gesamtes Video ansehen

Abonnieren Sie unseren YouTube-Kanal für weitere technische Videos.

Neue Informationen in der Verbindungstabelle

Die Verbindungstabelle kann über „Ansicht – Verbindungstabelle“ aktiviert werden. Die neuen Informationen, die E3.series 2021 bereitstellt, sind:

• Unbemessen: Legt fest, ob die Verbindungslänge maßstäblich dargestellt wird. Per Klick auf die Checkbox lässt sich die Eigenschaft setzen oder entfernen.
• Physische Länge: Gibt die tatsächliche Länge der Verbindung an. Ist die Länge maßstäblich, wird sie automatisch berechnet. Andernfalls kann der Wert durch Klick in die Zeile manuell geändert werden.
