Elektrokonstruktion meistern: Projekte mit E3.schematic-Funktionen optimieren
In diesem Artikel stellen wir intelligente Funktionen des E3.schematic-Moduls vor, wie das automatische Einfügen von Steckverbindern und die Konfiguration von Drähten in Projektverbindungen. Sehen Sie den vollständigen Video-Artikel und optimieren Sie Ihre Projekte!
Vorschau im Projekt

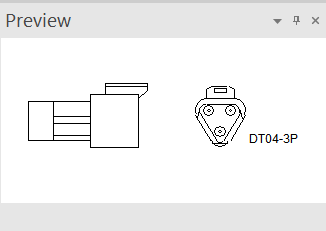

Komponenten werden per Drag & Drop aus der Datenbank ins Projektblatt gezogen und werden zu Geräten. Dabei bietet E3.series eine Vorschau im unteren Fenster.
Falls die Vorschau nicht aktiv ist, Rechtsklick in den oberen Menübereich → „Preview“ wählen.
Multi-Connection und automatische kompatible Steckverbinder
Verbindungen werden gleichzeitig für alle Steckverbinder hergestellt – über die Option „Multi-Connection“. Beim Auswählen des Einfügebereichs werden kompatible Steckverbinder automatisch von E3.series generiert und stehen im „Geräte“-Tabellenfenster bereit.
Nach dem Herstellen der Verbindungen werden Drähte schnell über „Standarddraht einfügen“ eingefügt.

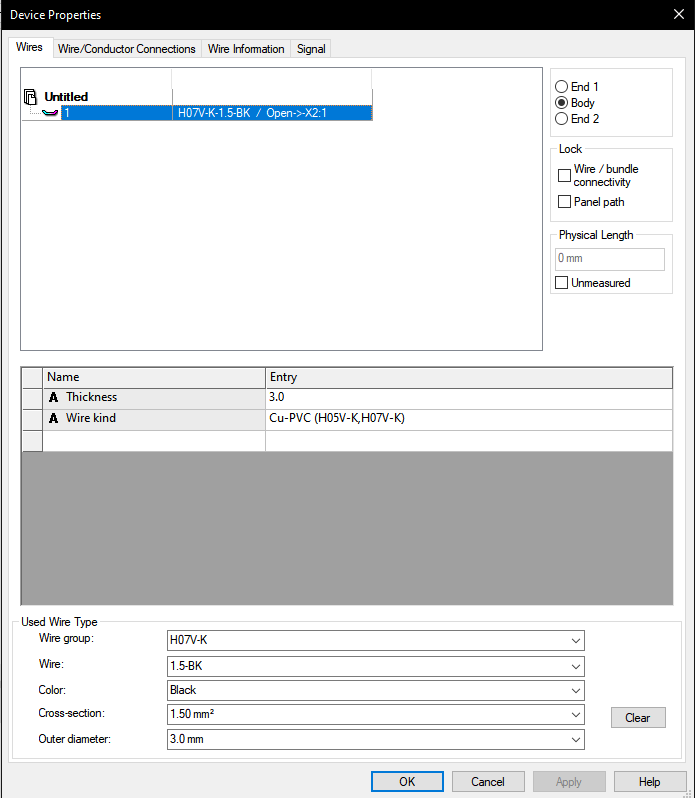

Alle so hinzugefügten Drähte werden über folgende Fenster spezifiziert:
In diesem Fall wird der Typ H07V-K/1,5-BK verwendet.
Gesamtes Video ansehen
Abonnieren Sie unseren YouTube-Kanal für weitere technische Videos.
Segmentgröße und Konfigurationen
Die Segmentgröße lässt sich per Rechtsklick auf die Verbindung → „Segmentdurchmesser“ anzeigen.
Am Ende können die Eigenschaften des eingefügten Drahts in der Tabelle „Geräte – Drähte“ per Rechtsklick → „Drahteigenschaften…“ bemessen und geändert werden. Der neue Drahttyp war FLR4Y-A/2,5-RD.
