Jede Lampe mit eigenem Schalter in Parallelschaltung steuern

Jede Lampe durch separaten Einwegschalter in Parallelschaltung steuern

In diesem Grundlagen-Tutorial zur Hauselektrik zeigen wir, wie man jede Lampe unabhängig über separate Einwegschalter in Parallelschaltung verdrahtet und steuert.

Im Folgenden ein einfacher Schritt-für-Schritt-Leitfaden mit Schema- und Verdrahtungsplan, der zeigt, wie drei verschiedene Glühlampen parallel geschaltet und von drei unabhängigen Schaltern und Orten gesteuert werden.

• Verwandtes Tutorial: Lampen parallel verdrahten

Benötigte Komponenten:

• Einwegschalter (SPST = Single Pole Single Throw) × 3
• Lampe (Glühbirne) × 3
• Kabelstücke × 11

Vorgehensweise:

Alle Verbindungen wie im folgenden Schaltplan gezeigt herstellen.

• Lampe 1 und 2 leuchten, da die zugehörigen Schalter S₁ und S₂ (am Außenleiter) auf EIN stehen – der Stromkreis ist geschlossen.
• Lampe 3 ist AUS, da Schalter S₃ (am Außenleiter) auf AUS steht – der Stromkreis ist offen, kein Strom fließt.

Verwandter Beitrag: Treppenhausschaltung – Lampe von 2 Orten mit 2-Wege-Schaltern

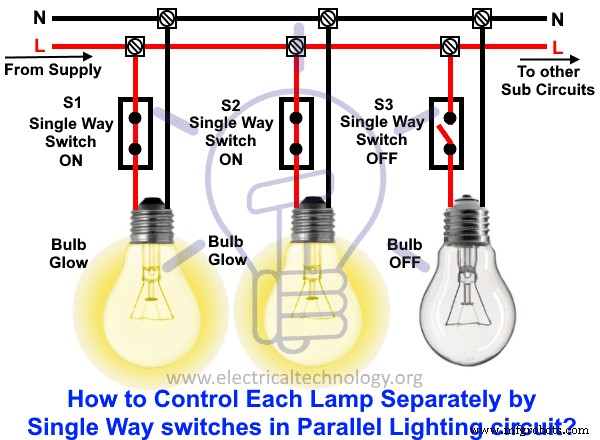

Betrachten Sie nun das folgende schematische Diagramm. Es handelt sich um dieselbe Schaltung, jedoch sind Schalter und Lampen vertauscht: S₁ und S₂ sind AUS → Lampe 1 & 2 AUS, S₃ ist EIN → Lampe 3 leuchtet.

Wissenswertes:

• Schalter und Sicherungen müssen in den Außenleiter (Phase) geschaltet werden
• Elektrische Geräte (Ventilator, Steckdosen, Lampen) parallel zu schalten ist der Reihenschaltung vorzuziehen
• Parallel- oder Serienparallelverdrahtung ist zuverlässiger als Reihenschaltung

Warnung:

• Strom ist unser Feind – gibt man ihm die Chance, tötet er. Lesen Sie alle Vorsichtsmaßnahmen und Anweisungen, bevor Sie dieses Tutorial praktisch umsetzen.
• Stromquelle vor Wartung, Reparatur oder Installation elektrischer Geräte trennen.
• Niemals ohne fachkundige Anleitung und Sorge an elektrischen Anlagen arbeiten.
• Nur in Gegenwart von Personen mit fundiertem Wissen und praktischer Erfahrung an Elektrik arbeiten.
• Alle Anweisungen und Vorsichtsmaßnahmen strikt befolgen.
• Eigenständige Elektroarbeiten sind gefährlich und in manchen Regionen illegal. Vor Änderungen an der Hausinstallation zugelassenen Elektriker oder Netzbetreiber kontaktieren.
• Der Autor haftet nicht für Schäden, Verletzungen oder Verluste durch fehlerhafte Anwendung. Vorsicht – Strom ist lebensgefährlich!
